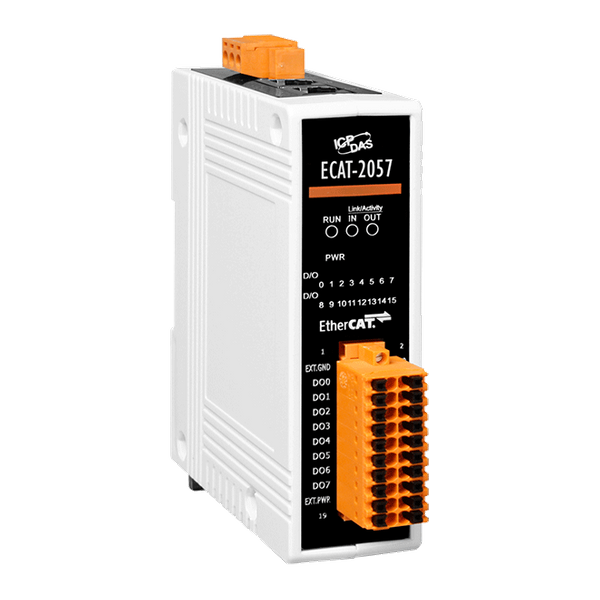

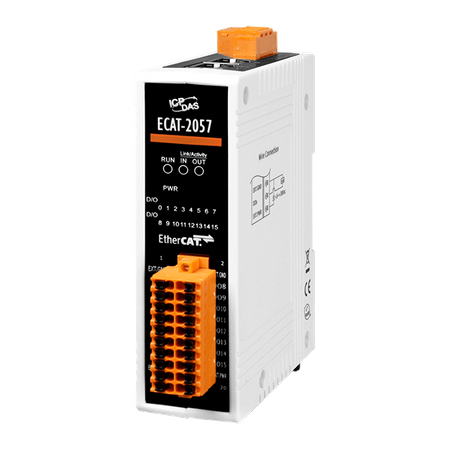

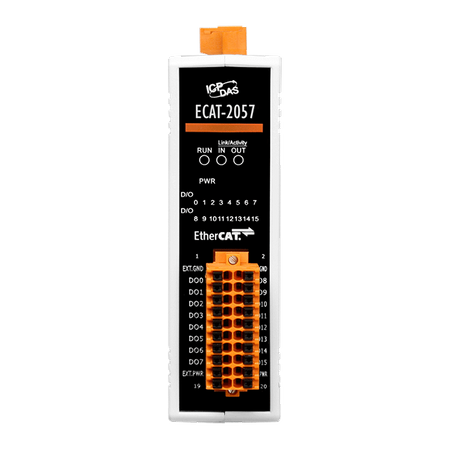

Name: ECAT-2057
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Przetwarzanie w locie: EtherCAT
• Potężny MCU obsługujący efektywny ruch sieciowy
• Interfejs magistrali 2 x RJ-45
• Odległość między stacjami do 100 m (100BASE-TX)
• Obsługa połączeń łańcuchowych
• Narzędzie do testu zgodności EtherCAT zweryfikowane
• Wyjmowalny blok terminala
• Wskaźniki LED dla statusu I/O
• Wbudowane cyfrowe I/O: 16 DO
• Zgodność z RoHS
• Ochrona ESD 4 KV kontakt na każdy kanał

Wprowadzenie

ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany za pomocą połączenia łańcuchowego, co pozwala na elastyczność instalacji urządzeń i redukuje koszty infrastruktury oraz operacji. Wszystkie moduły mogą być stosowane w topologiach sieciowych takich jak gwiazda, linia lub pierścień. Izolowany projekt wejścia i wyjścia chroni ECAT-2000 przed szkodliwymi zakłóceniami i środowiskiem. Seria ECAT-2057 jest wyposażona w izolowane 16 wyjść cyfrowych. Użytkownicy mogą uzyskać status wejść i wyjść nie tylko przez dane procesowe, ale również z wskaźników LED. Przeszło i zostało zweryfikowane przez narzędzie do testu zgodności, co sprawia, że dowolny master EtherCAT lub konfigurator może je łatwo zarządzać i implementować w różnych aplikacjach.

Zastosowania

• Narzędzia półprzewodnikowe
• Kształtowanie metalu
• Pakowanie
• Formowanie wtryskowe
• Systemy montażowe
• Maszyny drukarskie
• Robotyka

Parametry techniczne:

Product Range:	EtherCAT
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Signal: ±1 kV Class A; Power: ±1 kV Class A
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Channel
EMS Protection: Surge (IEC 61000-4-5):	± 1 kV Class A
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	Open Collector (Source , PNP)
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 VDC ~ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA/kanał
Wyjście cyfrowe: Izolacja:	3750 Vrms
EtherCAT

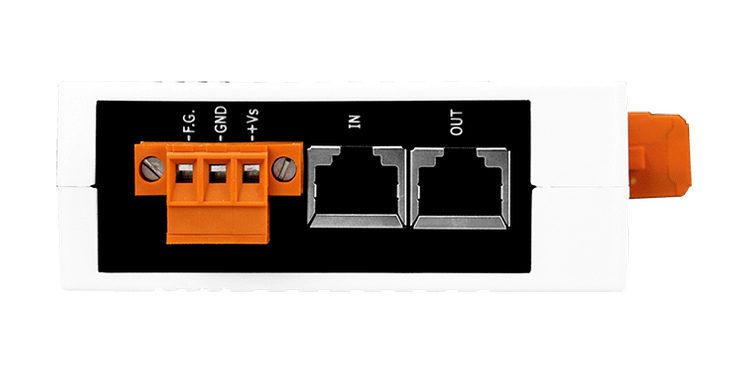

EtherCAT: Ports:	2 x RJ-45
EtherCAT: Distance Between Stations:	100 m Max. (100Base-TX)
EtherCAT: Data Transfer Medium:	Ethernet/EtherCAT cable (Min. CAT5), shielded
EtherCAT: Cycle Time:	200 us
EtherCAT: Distributed Clocks:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	4 W Max.
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 108 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
