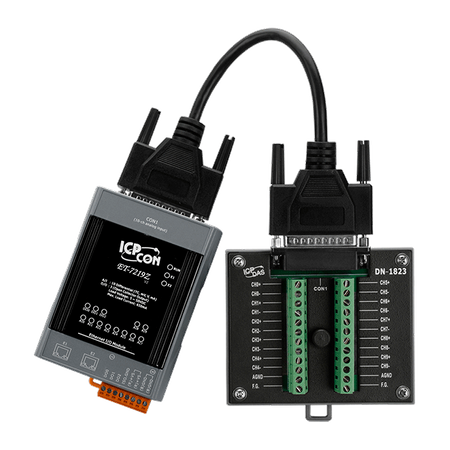

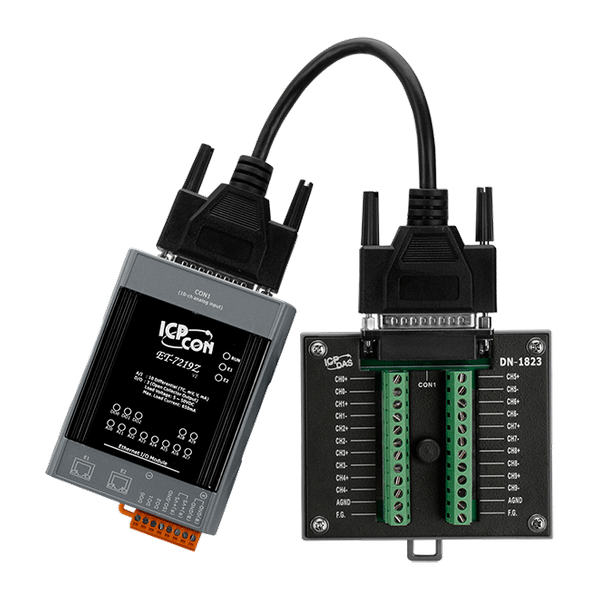

Name: ET-7219Z/S3 - Available soon
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wbudowany serwer WWW
Web HMI
Obsługa protokołów Modbus TCP i Modbus UDP
Bezpieczeństwo komunikacji
2-portowy przełącznik Ethernet do topologii Daisy-Chain
Podwójny watchdog
Połączenie I/O
Wbudowane wejścia/wyjścia
- Wejście termopary: 10 kanałów
- Wyjście cyfrowe: 3 kanały

Wprowadzenie

Wersja "Z" jest kolejnym kamieniem milowym w rozwoju serii termopar i świadectwem doskonałości produktów ICP DAS. ET-7219Z jest specjalnie zaprojektowany do niezwykle dokładnego pomiaru termopary i posiada automatyczną kompensację zimnych złączy dla każdego kanału, aby zapewnić spójność wyników i stabilność w polu. Obsługiwane są zarówno wejścia prądu, jak i napięcia. Kolejną cechą jest możliwość indywidualnej konfiguracji dziesięciu kanałów wejściowych do różnych rodzajów wejść analogowych. Otwieranie obwodu termopary oraz mechanizmy ochrony ESD/EFT/Surge są również uwzględnione. Sześć/pięć cyfrowych kanałów wyjściowych może być ustawionych jako wyjścia alarmowe z ochroną przed zwarciem i przeciążeniem.

Zastosowania

Automatyka budynkowa, Automatyka przemysłowa, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka, Sprzęt testujący.

Parametry techniczne:

Product Range:	ET-7200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	Ethernet: 1500 VDC , I/O: 2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O
Wejście analogowe
Wejście analogowe: Kanały:	10 (Differential)
Wejście analogowe: Typ:	Voltage , Natężenie , Thermocouple
Analog Input: Stable and Consistent Temperature Output:	Yes
Wejście analogowe: Zakres:	±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V , ±20 mA, 0 to 20 mA, 4 to 20 mA (Requires Optional External 125 Ω Resistor) , Thermocouple (J, K, T, E, R, S, B, N, C, L, M, and LDIN43710)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	±0.1% of FSR or better
Wejście analogowe: Częstotliwość próbkowania:	10 Hz (total channels)
Analog Input: Input Impedance:	>300 kΩ
Wejście analogowe: Ochrona przed przepięciem:	240 Vrms
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Open Wire Detection:	Yes
Wejście analogowe: Izolacja:	±400 VDC, Virtual Channel to Channel Isolation
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	3
Wyjście cyfrowe: Typ:	Izolowany kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+5 to +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	650 mA/kanał
Wyjście cyfrowe: Ochrona przed przepięciem:	+60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.4 A
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Swtich Ports
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	ID, Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	3.4 W (max.)
Power: Powered from Terminal Block:	+12 to +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	76 x 120 x 38 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 to 90% RH, Non-condensing
Status:	Available soon
