Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- Częstotliwość impulsów: 6.6 MHz (max.)
- Sterowanie do 64 osi na linię
- Funkcja interpolacji liniowej wieloosiowej
- Funkcja interpolacji kołowej dla 2 osi
- Przyspieszenie i hamowanie krzywą T/S
- Zmiana prędkości i pozycji w locie
- Czujnik spowolnienia, czujnik domowy, czujniki ograniczenia pozytywnego i negatywnego dla każdej osi
- Oprogramowanie ograniczenia oraz wyjście wyzwalacza porównawczego
- Trzyczęściowa izolacja dla zasilania, komunikacji i I/O

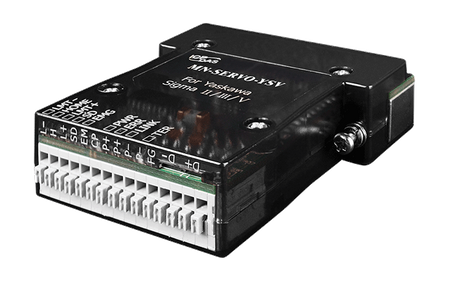

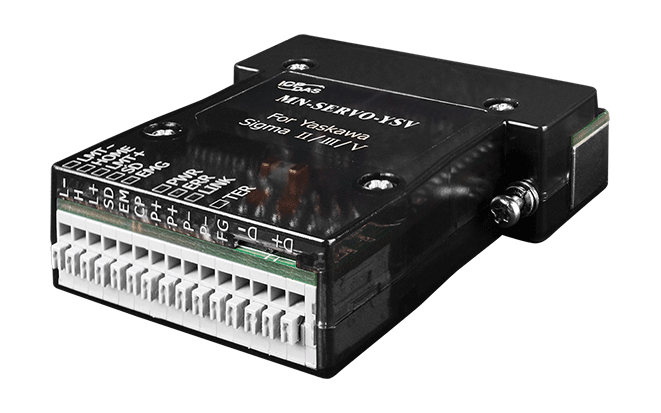

(Zapewnia lepszą odporność na zakłócenia oraz ochronę urządzeń) - Standardowy moduł wyposażony w bloki zaciskowe dla łatwego okablowania (Dodatkowa płyta zaciskowa nie jest wymagana)
Wprowadzenie

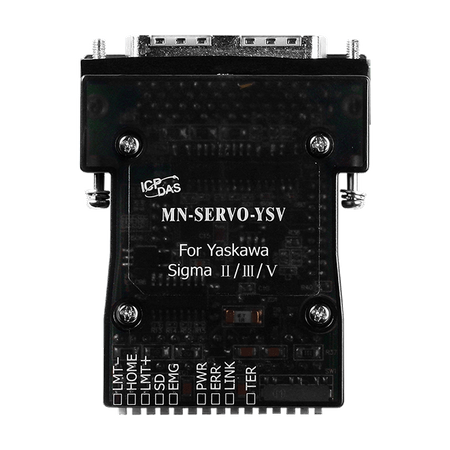

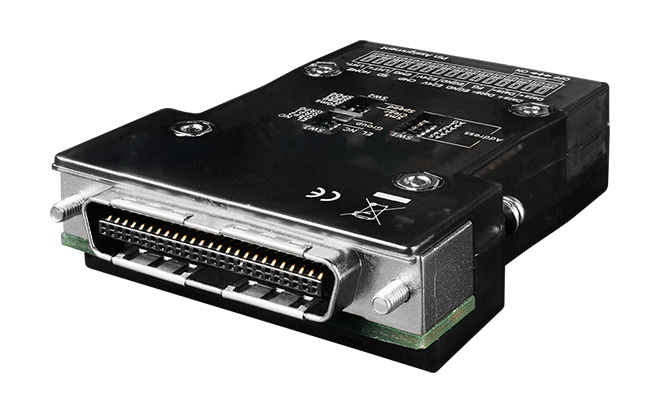

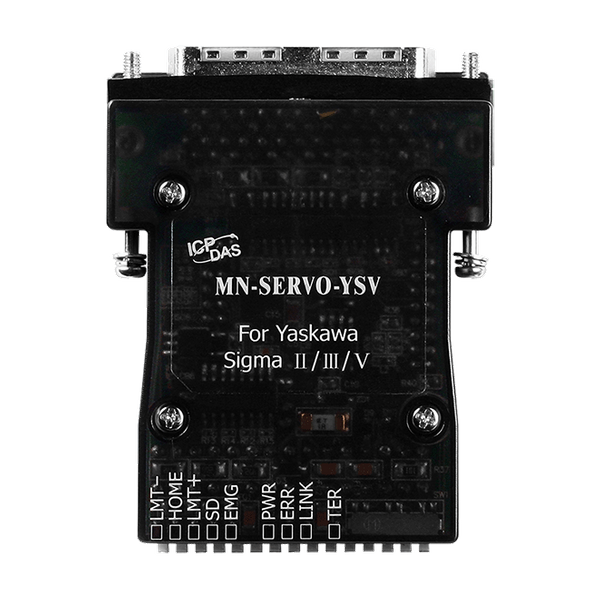

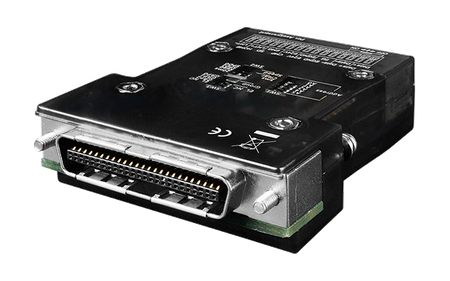

Seria MN-SERVO jest używana do rozszerzania liczby osi dla rozproszonego sterowania ruchem w polowej magistrali danych Motionnet. Te moduły rozszerzeń mogą być bezpośrednio podłączone do sterownika serwomechanizmu i łączone szeregowo z kontrolerem za pomocą prostego i przystępnego kabla LAN Cat.5, co redukuje ilość okablowania między sterownikami a kontrolerem. To rozwiązanie jest bardzo odpowiednie do wysoko zintegrowanych aplikacji automatyki maszyn. Po podłączeniu modułu do sterownika serwomechanizmu, wystarczy połączyć moduły za pomocą kabla LAN szeregowego. Jedna linia szeregowa może obsłużyć do 64 modułów jednokierunkowych. ICP DAS oferuje różnorodne moduły sterowania ruchem odpowiednie dla szerokiej gamy marek sterowników serwomechanizmów, takich jak Mitsubishi MELSERVO-J3/J4, Yaskawa Sigma II/III/V, Panasonic MINAS A4/A5, Delta ASDA-A/A2 oraz Teco TSTA-A/A+.
| Product Range: | Motion Control Module |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Mechanic Switch Input |
Ogólne | |
| General: Speed Profile: | Trapezoidal/S Shaped Acc/Dec Driving |
| General: Auto-Home Search: | 13 Types |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON, ERC, ALM_RST |
| Axis I/O: Latch Input: | Yes (shared with SD) |

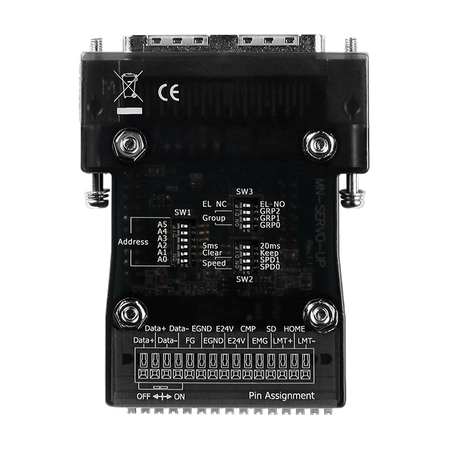

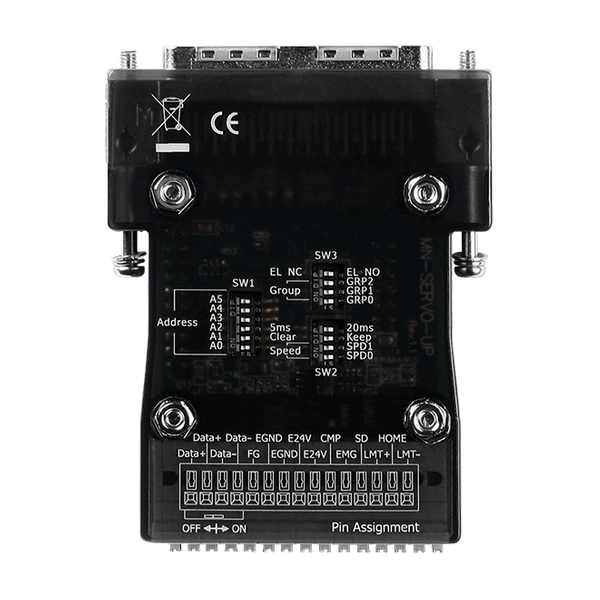

| Axis I/O: Mechanical Switch Input: | LMT+, LMT-, HOME, SD, EMG |
| Axis I/O: Position Compare Output: | High-Speed 5 V TTL ,
or 24 V open collector |
| Axis I/O: Servo Interface Input: | ALM, RDY, INP |
Wejście enkodera | |
| Wejście enkodera: Tryb: | CW/CCW, A/B phase |
| Wejście enkodera: Szerokość licznika: | 28-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | OUT/DIR, CW/CCW |
| Wyjście impulsowe: Szerokość licznika: | 28-bit |
| Wyjście impulsowe: Szybkość: | 6.6 MHz (Max.) |
Motionnet | |
| Motionnet: Communication Connectors: | Spring Type Terminal Blocks |
| Motionnet: Transfer Speed: | 2.5, 5, 10, 20 Mbps |
Power | |
| Power: Input Range: | 24VDC +/-5% (1000 V isolated) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
