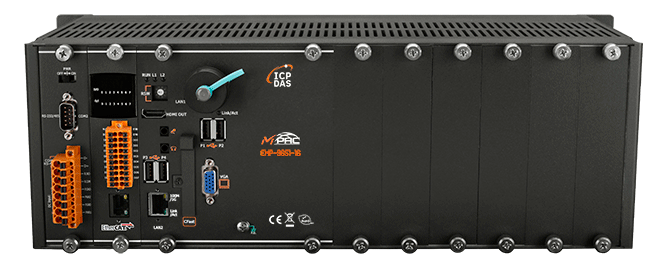

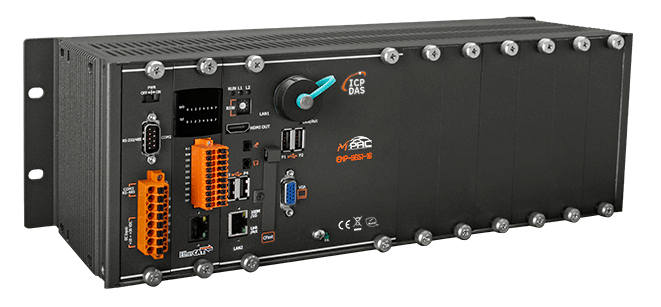

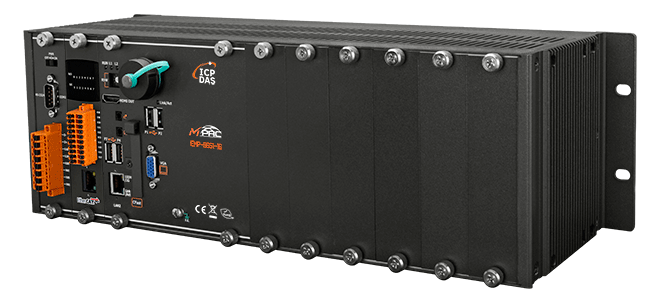

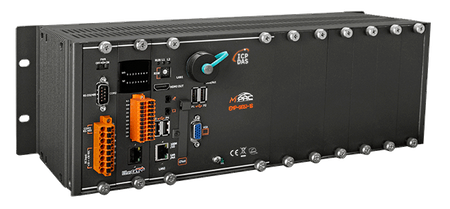

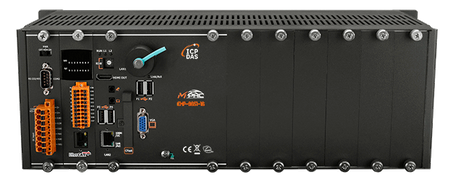

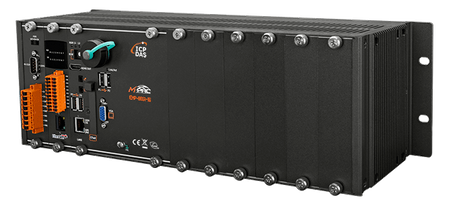

EMP-9651-16

  • 16-osiowy EtherCAT Master, 6-slotowy Metal Motion PAC z procesorem i5-8365UE i systemem Win10 IoT (RoHS)
  • EMP-9651-16
  • EMP-9651-16
  • EMP-9651-16

Główne cechy

• Windows 10 IoT Enterprise (64-bit)
• Wyjście VGA i HDMI
• 2 porty Ethernet 10/100/1000M
• Zasilanie redundantne
• Zsynchronizowany ruch (E-GEAR, E-CAM)
• Wirtualne osie
• Interpolacja liniowa wieloosiowa
• Układ sterowania sprzężonego
Wyposażony w drugi procesor obsługujący technologię komunikacji EtherCAT, system ten zapewnia płynną komunikację EtherCAT i nieprzerwaną realizację receptury procesowej, nawet w przypadku awarii systemu operacyjnego lub programu.

Wprowadzenie

EMP-9651-16 to komputer przemysłowy PAC oparty na systemie Windows 10 IoT z preinstalowanym EtherCAT Master. Łączy w sobie funkcje komputera, wejść/wyjść oraz interfejsu operatora w jednym urządzeniu, stanowiąc doskonałe rozwiązanie do integracji HMI, akwizycji danych i sterowania w pojedynczym PAC. Wyposażony jest w procesor Intel i5-8365UE oraz różnorodne interfejsy, w tym dwukanałowy Ethernet Gigabit, VGA, port USB, interfejs RS-232 i RS-485.
pixel
Parametry techniczne:
Product Range:
PAC
Software
Software: OS:
Windows 10 IoT Enterprise (64-bit)
Software: Service:
IE11, FTP Server, IIS 7.0, ASP (Java Script, VB Script)
Software: Framework Support:
.Net Compact Framework 3.5 ~ 4.8
Software: Multilanguage Support:
English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese
Software: SDK:
Dll for VC, Dll for Visual Studio.Net
Jednostka główna
Main Unit: CPU:
Intel® Core™ i5-8365UE Processor (1.6 ~ 4.1 GHz, 4C8T)
Main Unit: 64-bit Hardware Serial Number:
Yes
Main Unit: System Memory:
16 GB DDR4 SDRAM
Main Unit: Storage:
32 GB CFast card
,
64 GB SSD
Main Unit: Non-Volatile Memory:
128 KB MRAM
,
16 KB EEPROM
Main Unit: Real Time Clock:
Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:
Dual Watchdog Timer
Wyświetl
Display: Signal:
VGA, HDMI
Display: Resolution:
VGA 1280 x 1024 ~ 1920 x 1080 (16 : 9), 640 x 480 ~ 1024 x 768 (4 : 3)
,
HDMI 2560 x 1600 @ 24bpp
Wskaźniki LED
LED Indicators: Status:
1 x System
,
2 x Programmable
Interpolacja
Interpolation: Circular:
Any 2- or 3-axis
Interpolation: Helical:
Any 3-axis
Interpolation: Linear:
Any 2- or 32-axis
Wejście cyfrowe
Wejście cyfrowe: Kanały:
8
Wejście cyfrowe: Typ:
Prawo Kontakt
Wejście cyfrowe: ON Poziom napięcia:
+19V ~ +24V
Wejście cyfrowe: OFF Poziom napięcia:
+11V Max.
Wejście cyfrowe: Izolacja:
3000VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
8
Wyjście cyfrowe: Typ:
Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):
Zlew
Wyjście cyfrowe: Napięcie obciążenia:
+24V
Wyjście cyfrowe: Prąd obciążenia:
100 mA/ch
Wyjście cyfrowe: Izolacja:
3000Vrms
Rozszerzenie I/O
I/O Expansion: I/O Type:
e9K, I-9K, I-97K series
I/O Expansion: Slots:
6
HMI
HMI: Buzzer:
Yes
HMI: Rotary Switch:
1 x 10 Position (0 ~ 9)
Audio
Audio: Jack:
Microphone-in and Earphone-out
ETHERNET
Ethernet: Porty:
2 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:
1 x RS-485 (izolowany 3000 VDC)
,
1 x RS-232/RS-485 (3000 VDC Isolated)
USB
USB: Porty:
4 x USB 2.0
EtherCAT
EtherCAT: Ports:
1 x RJ-45
EtherCAT: No. of Axes:
Max. 16
EtherCAT: No. of Nodes:
Max.512
EtherCAT: Data Transfer Medium:
Ethernet Cable (Min. CAT 5e), Shielded
Power
Power: Input Range:
+10 ~ 30 VDC (1 kV Isolated)
Power: Redundant Power Inputs:
Yes
Power: Consumption:
18.5 W
Mechaniczny
Mechanical: Dimensions (mm):
422 x 164 x 133 (W x L x H)
Mechanical: Installation:
DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +60 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 ~ 90 % RH, Non-condensing
Status:
Available
