Główne cechy
- 2-kanałowe wejścia różnicowe
- Wejścia napięciowe i prądowe
- Regulowana częstotliwość próbkowania
- Podwójny watchdog
Wprowadzenie

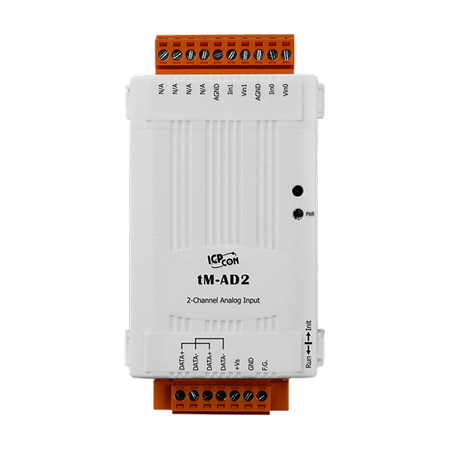

tM-AD2 to moduł wejść analogowych, który zawiera 2 kanały różnicowych wejść analogowych i oferuje programowalny zakres wejść na wszystkich kanałach (0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2,5 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA). Oferuje wysoką ochronę przed przepięciami do 120 VDC. Częstotliwość próbkowania tM-AD2 jest regulowana i dostępna w trybie szybkim lub normalnym. Dodatkowo, moduł oferuje ochronę ESD 4 kV oraz izolację między modułową o wartości 2500 VDC.
Zastosowania
- Automatyka przemysłowa
- Maszyny przemysłowe
- Automatyka budynkowa
- Systemy spożywcze i napojowe
- Produkcja półprzewodników
- Systemy sterowania
Parametry techniczne:
| Product Range: | tM series |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 2 Single-ended |
| Wejście analogowe: Typ: | Voltage, ,
Natężenie |
| Wejście analogowe: Zakres: | 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA |
| Wejście analogowe: Rozdzielczość: | Normal Mode: 14-bit ,
Fast Mode: 12-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% ,
Fast Mode: ±0.5% |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz ,
Fast Mode: 200 Hz |
| Analog Input: Input Impedance: | Voltage: 10 MΩ ,
Current: 125 Ω |
| Wejście analogowe: Ochrona przed przepięciem: | 120 VDC |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| COM Ports: Protocol: | DCON, Modbus RTU, Modbus ASCII |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 0.7 W Max. |
| Power: Powered from Terminal Block: | 10 ~ 30 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 52 x 98 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +75 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
