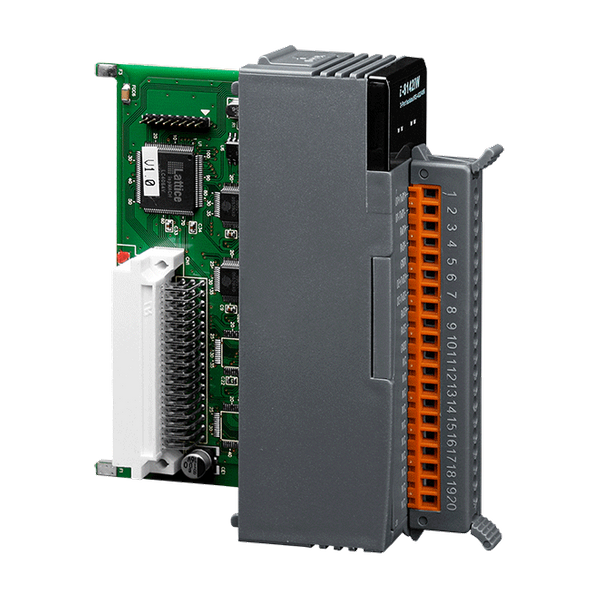

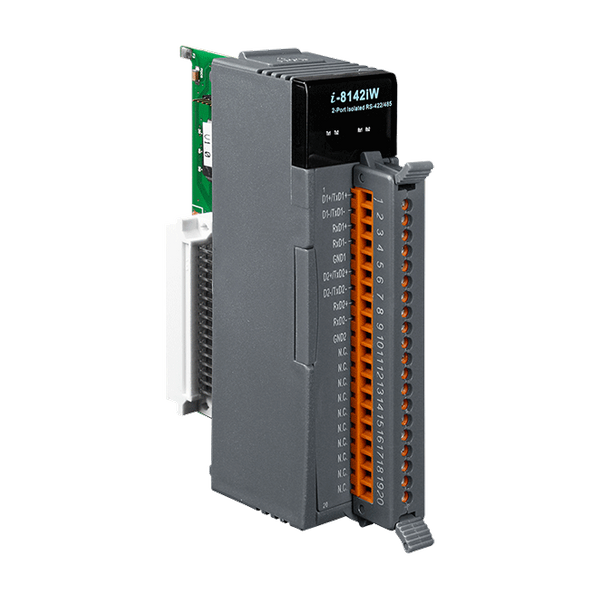

Name: I-8142iW-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Port szeregowy z ochroną ESD +/-4 kV
• Szybkość transmisji do 115200 bps
• Automatyczne sterowanie kierunkiem RS-485
• Izolacja 2500 VDC
• Wewnętrzny bufor sprzętowy 128 bajtów dla każdego portu
• Wskaźniki LED dla TxD, RxD i statusu zasilania

Wprowadzenie

Moduł I-8142iW-G zapewnia 2 izolowane porty szeregowe RS-422/485, a moduł I-8144iW-G zapewnia 4 izolowane porty RS-422/485. Jest wyposażony w 128-bajtowy sprzętowy bufor FIFO dla każdego portu i oferuje prędkości do 115,2 kbps z obsługą pełnodupleksowej komunikacji RS-422. W trudnych warunkach przemysłowych, wbudowane urządzenia ochronne ESD mogą odprowadzać potencjalnie szkodliwy ładunek, chroniąc w ten sposób moduł I-8142iW/I-8144iW przed trwałym uszkodzeniem. Moduły komunikacji szeregowej są zaprojektowane do współpracy z inteligentnymi urządzeniami, takimi jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery i dowolne urządzenie z portem RS-422/485.

Zastosowania

Automatyka fabryczna, budynkowa i domowa

Parametry techniczne:

Product Range:	I-8K/I-87K Series (High Profile)
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Terminal
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 4 x COM Ports
Porty COM
Porty COM: Porty:	2 x RS-422/485
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Parity:	None, Even, Odd, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 1.5, 2
COM Ports: FIFO Size:	Internal 128 Bytes for Each Port
Power
Power: Consumption:	1.5 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	30 x 115 x 102 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
