Główne cechy
- Wbudowany MiniOS7, antywirus
- Obsługa GSM, WCDMA, 4G LTE
- Ładowarka solarna dla akumulatora kwasowo-ołowiowego
- Zgodny z kontrolerem Ethernet 10/100 Base-TX
- Port COM: COM1 (5-przewodowy RS232), COM2 (RS-485)
- Wejścia/wyjścia: 3 DI, 3 DO, 8 AI, 1 przekaźnik DO
- Obsługa karty SD
- Wbudowany RTC, NVRAM, EEPROM
- Wyświetlacz LCM 128*64 punktów (opcja)
- GPS: 32 kanały z pełnym śledzeniem All-In-View (opcja)
- Obsługa połączeń TCP, UDP klient przez 4G LTE
- Wysoka niezawodność w trudnych warunkach
- Montaż na szynie DIN

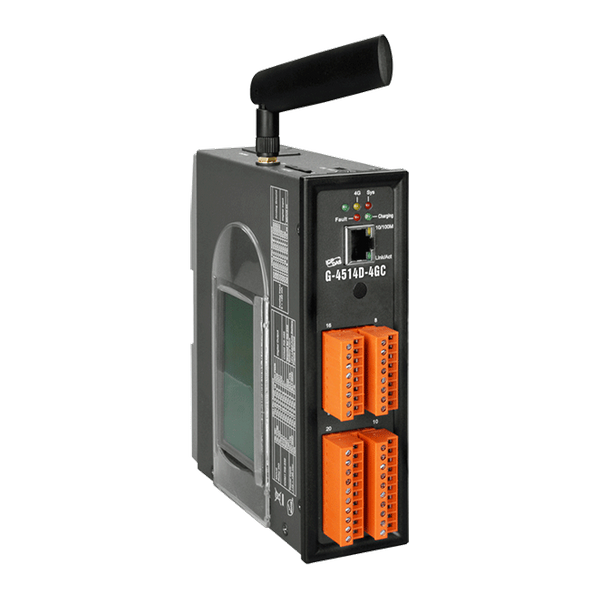

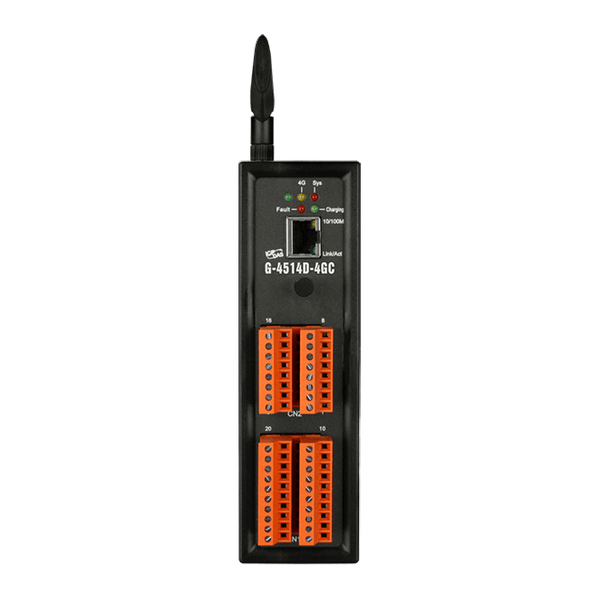

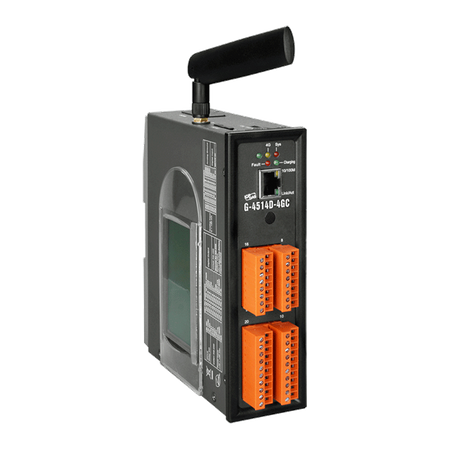

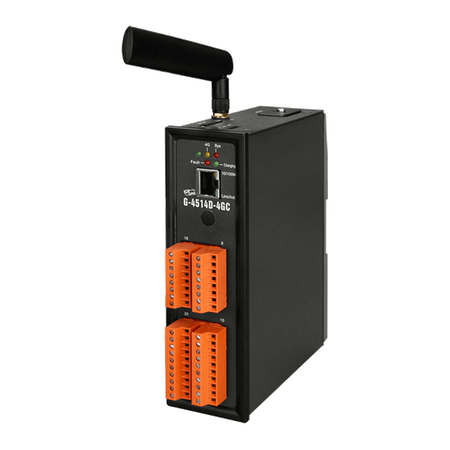

Wprowadzenie

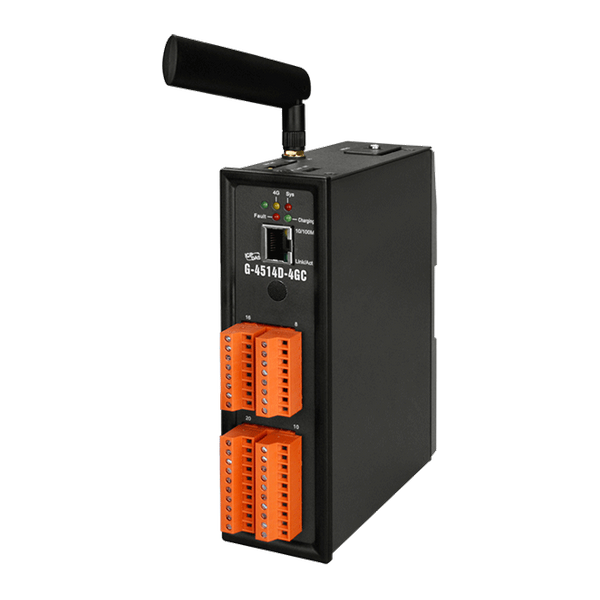

Seria G-4514 to oszczędzające energię PAC M2M (Machine to Machine) z przekaźnikiem komórkowym i ładowarką solarną. Może być używana w systemach monitorowania hydrologicznego lub osuwisk. Z opcjonalnym modelem GPS, G-4514 może pełnić funkcję systemu śledzenia GPS do zarządzania pojazdami lub w systemach morskich. Cechy serii G-4514-4G: ładowarka solarna, moduł 4G, interfejs Ethernet, opcjonalny moduł GPS, 3 cyfrowe wejścia, 3 cyfrowe wyjścia, 8 analogowych wejść, 1 wyjście przekaźnikowe.
Zastosowania
Aplikacja do monitorowania hydrologicznego / wiatrowego.
System monitorowania / śledzenia pojazdów.
Parametry techniczne:
| Product Range: | Mini-PAC |
Moduł CPU | |
| CPU Module: CPU: | 80 MHz internal microprocessor |
| CPU Module: EEPROM: | 16 KB, retention > 40 years. 1,000,000 erase/write cycles |
| CPU Module: Flash: | 512KB |
| CPU Module: NVRAM: | 31 bytes, battery backup, data valid up to 10 years |
| CPU Module: SRAM: | 512KB |
| CPU Module: Real Time Clock: | Provide seconds, minutes, hours, day of week/month, month and year |
| CPU Module: Watchdog Timer: | 512KB |
Wyświetl | |
| Display: Backlight Life: | Expected life is more than 100,000 hours under normal operation |
| Display: Active Display Area (mm): | 80.61 mm x 14.37 mm (W x H) |
Ładowarka do akumulatorów kwasowo-ołowiowych | |
| Lead Acid Battery Charger: Battery Voltage: | 12V Lead-Acid Battery |
| Lead Acid Battery Charger: Charging Voltage: | Voltage of Power Input must be over +16V |
| Lead Acid Battery Charger: Low Voltage Protect: | Low Voltage disconnect = 11.1V / Low Voltage reconnect = 12.6V |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System ,
1 x 3G ,
1 x Charging / Fault |
System 2G | |
| System 2G: Szybkość transmisji danych: | GPRS ,
Downlink transfer: Max. 85.6 kbps; Uplink transfer: Max. 42.8kbps |
| System 2G: Pasmo częstotliwości: | 900/1800 MHz |
| 2G System: Coding Schemes: | CS 1, CS 2, CS 3, CS 4 |
| 2G System: GPRS Multi-slot: | GPRS class 10/8; GPRS station class B |
| 2G System: Power Class: | Class 4 (2 W @ 850/900 MHz) ,
Class 1 (1 W @ 1800/1900 MHz) |
| 2G System: SMS Format: | Sending: UCS2/7bits ,
Receiving: UCS2/7bits |
3G System | |
| 3G System: Data Transmission Rate: | DC-HSPA+ ,
Downlink transfer: Max. 42 Mbps; Uplink transfer: Max. 5.76Mbps ,
TD-SCDMA Download: Max. 4.2 Mbps; Upload: Max 2.2Mbps ,
CDMA2000 EVDO Download: Max. 14.7 Mbps; Upload: Max 5.4Mbps |
| 3G System: Frequency Band: | WCDMA 900/2100 MHz ,
TD-SCDMA 1900/2100 ,
CDMA2000 (BC0) 800 |
| 3G System: Power Class: | Class 3 (24dBm+1/-3dB) for WCDMA |
| 3G System: SMS Mode: | MT, MO, CB, Text and PDU mode |
system 4G | |
| System 4G: Szybkość transmisji danych: | LTE ,
Downlink transfer: Max. 100 Mbps; Uplink transfer: Max. 50 Mbps |
| 4G System: Pasmo częstotliwości: | FDD LTE: B1/B3/B8 ,
TDD LTE: B38/B39/B40/B41 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 |
| Wejście analogowe: Typ: | Natężenie |
| Wejście analogowe: Zakres: | 0 ~ 20 mA |
| Wejście analogowe: Rozdzielczość: | 12 - bit |
| Wejście analogowe: Dokładność: | +/- 2 LSB (+/- 0.0097 mA) |
| Wejście analogowe: Częstotliwość próbkowania: | 1 KHz max. (Read one channel). |
| Wejście analogowe: Izolacja: | 2500Vrms 3000Dc do DC |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 3 |
| Wejście cyfrowe: Typ: | Styk suchy |
| Wejście cyfrowe: ON Poziom napięcia: | Blisko GND |
| Wejście cyfrowe: OFF Poziom napięcia: | Otwórz |
| Wejście cyfrowe: Izolacja: | Nieodizolowany |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 3 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) [pol] |
| Wyjście cyfrowe: Napięcie obciążenia: | +30 VDC max. |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA maks. |
| Wyjście cyfrowe: Izolacja: | Nieodizolowany |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 1 |
| Relay Output: Contact Rating: | Form C: ,
2 A @ 30 VAC ,
0.25 A @ 250 VDC |
| Relay Output: Mechanical Endurance: | typ. 108 operations |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100Base-T(X) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 ,
1 x RS-485 |
Power | |
| Power: Consumption: | Deep Sleep: < 10 mA @ 12VDC; ,
Deep Sleep(With LCD): < 11 mA @ 12VDC; ,
Sleep: < 15 mA@12VDC; ,
Idle: 90 mA @ 24 VDC; ,
Data Link: 150 ~ 400 mA (peak) @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 47 x 142 x 168 (W x L x H) |
| Mechanical: Panel Cut-Out (mm): | 93 mm x 70 mm x 1.6 mm (W x H x T) |
| Mechanical: Installation: | DIN-Rall and Wall mount |
Środowisko | |
| Environment: Operating Temperature: | -15 ~ +55 °C |
| Environment: Storage Temperature: | -20 ~ +70 °C |
| Environment: Humidity: | 5 ~ 90 %, Non-condensing |
| Status: | Available |
