Główne cechy
• 10.4" TFT LCD
• CPU Cortex-A8 (32-bitowy, 1 GHz)
• Wbudowany Windows CE.NET 7.0
• Wbudowane oprogramowanie Win-GRAF SoftLogic (IEC 61131-3)
• Twarda zdolność do pracy w czasie rzeczywistym
• 3 sloty dla modułów I/O o wysokim profilu
• Przedni panel zgodny z IP65
• Modbus RTU/TCP (Master, Slave)
• Obsługa HMI eLogger
Wprowadzenie

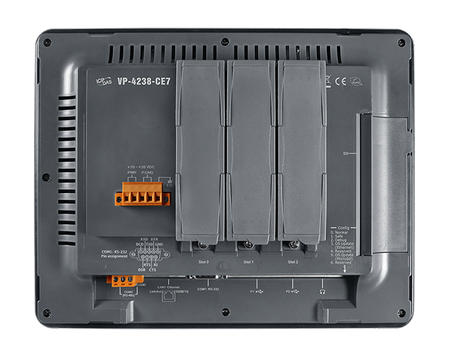

Seria Win-GRAF ViewPAC z gniazdami I/O (VP-1238-CE7, VP-4238-CE7, VP-6238-CE7) to nowa generacja kontrolerów PAC (Programmable Automation Controller) opartych na systemie WinCE 7.0 od ICP DAS.

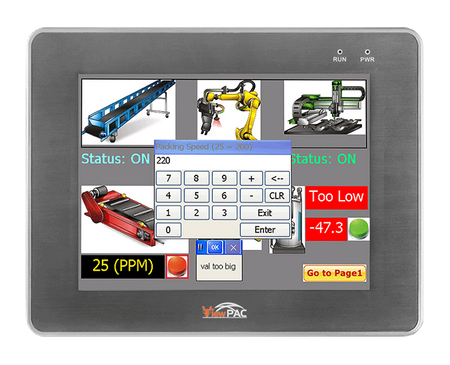

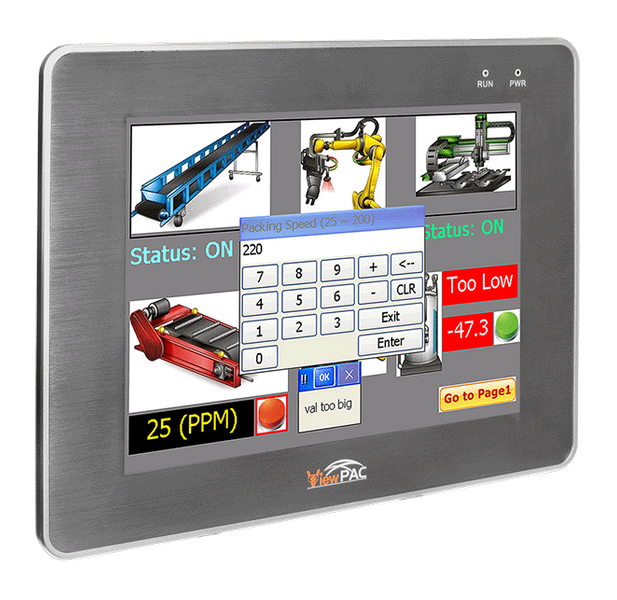

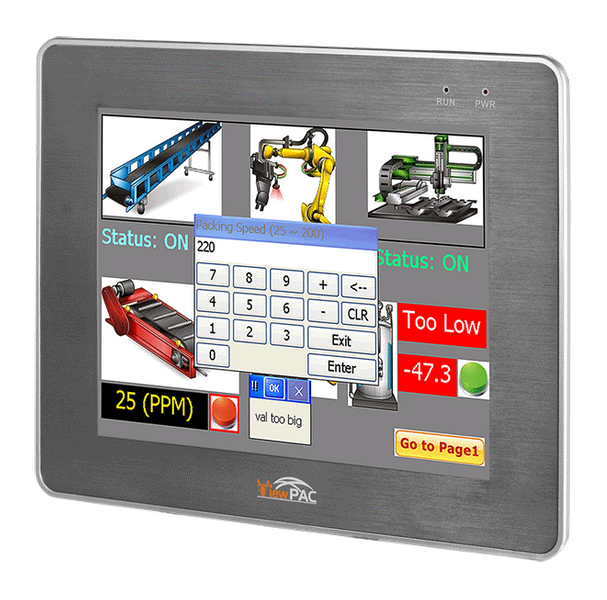

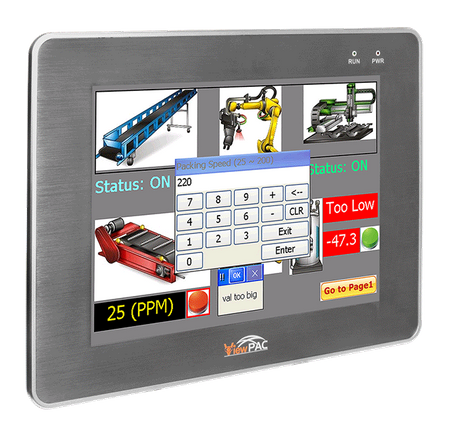

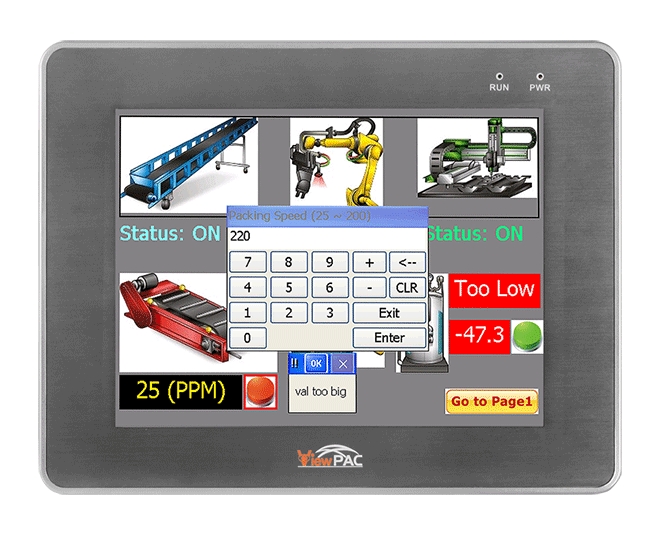

Każdy PAC jest wyposażony w procesor Cortex-A8 (32-bitowy, 1 GHz) działający na systemie operacyjnym Windows CE 7.0, różnorodne porty wejścia/wyjścia (USB, Ethernet, RS-232/485), 3 gniazda I/O, które można wykorzystać do integracji modułów I/O o wysokiej wydajności (wysoki profil serii I-8K) lub modułów I/O szeregu (wysoki profil serii I-87K), oraz 5.7”/10.4”/15” ekran TFT LCD z gumową klawiaturą.
Win-GRAF ViewPAC są zdolne do uruchamiania oprogramowania Win-GRAF (Standard IEC 61131-3) do tworzenia logiki sterowania, a także dostarczają bezpłatne oprogramowanie HMI "eLogger" do edycji HMI za pomocą graficznego przeciągania i upuszczania obiektów HMI, lub obsługują oprogramowanie M.S. VS 2008 (VB .NET, C#) do tworzenia aplikacji HMI i zarządzania danymi, a wszystkie mogą wymieniać dane z aplikacjami Win-GRAF. Dzięki temu projektowanie aplikacji jest bardziej wygodne i praktyczne.
Każdy PAC jest wyposażony w procesor Cortex-A8 (32-bitowy, 1 GHz) działający na systemie operacyjnym Windows CE 7.0, różnorodne porty wejścia/wyjścia (USB, Ethernet, RS-232/485), 3 gniazda I/O, które można wykorzystać do integracji modułów I/O o wysokiej wydajności (wysoki profil serii I-8K) lub modułów I/O szeregu (wysoki profil serii I-87K), oraz 5.7”/10.4”/15” ekran TFT LCD z gumową klawiaturą.
Win-GRAF ViewPAC są zdolne do uruchamiania oprogramowania Win-GRAF (Standard IEC 61131-3) do tworzenia logiki sterowania, a także dostarczają bezpłatne oprogramowanie HMI "eLogger" do edycji HMI za pomocą graficznego przeciągania i upuszczania obiektów HMI, lub obsługują oprogramowanie M.S. VS 2008 (VB .NET, C#) do tworzenia aplikacji HMI i zarządzania danymi, a wszystkie mogą wymieniać dane z aplikacjami Win-GRAF. Dzięki temu projektowanie aplikacji jest bardziej wygodne i praktyczne.
Parametry techniczne:
| Product Range: | Win-GRAF ViewPAC |
Software | |
| Software: OS: | Windows CE 7.0 |
| Software: Protocol: | • NET ID ,
• eLogger HMI ,
• Modbus TCP/IP Master ,
• Modbus TCP/IP Slave ,
• Modbus RTU/ASCII Master ,
• Modbus RTU Slave ,
• DCON Protocol ,
• User-defined Protocol ,
• I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O ,
• Local I/O Modules ,
• Application Protection ,
• Data Binding ,
• On Line Change ,
• Schedule Control ,
• Retain Variables ,
• File Access and Data Log |
| Software: Development: | Embedded Win-GRAF SoftLogic (IEC 61131-3) |
| Software: Service: | FTP server, Web server (supports VB script, JAVA script), SQL Compact Edition 3.5 |
| Software: Framework Support: | .Net Compact Framework 3.5 |
| Software: Multilanguage Support: | English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese |
| Software: SDK: | Dll for VC, Dll for Visual Studio.Net 2008 |
Jednostka główna | |
| Main Unit: CPU: | Cortex-A8, 1.0 GHz |
| Main Unit: 64-bit Hardware Serial Number: | Yes |
| Main Unit: System Memory: | 512 MB SDRAM, 256 MB Flash |
| Main Unit: Storage: | A SD/microSD adapter and 4 GB microSD card (up to 32 GB) |
| Main Unit: Non-Volatile Memory: | 128 KB MRAM, 16 KB EEPROM |
| Main Unit: Real Time Clock: | Provide seconds, minutes, hours, dates, day of week, month, year |
| Main Unit: Watchdog Timer: | Dual Watchdog Timer |
Wyświetl | |
| Wyświetlacz: Typ: | LCD |
| Display: Size: | 10.4" (4:3) |
| Display: Backlight Life: | 50,000 hours |
| Display: Brightness: | 400 cd/m2 |
| Display: Resolution: | 800 x 600 |
| Display: Touch Panel: | 5-wire, resistive type; light transmission: 80 % |
| Display: Contrast Ratio: | 500:1 |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System, 1 x Power |

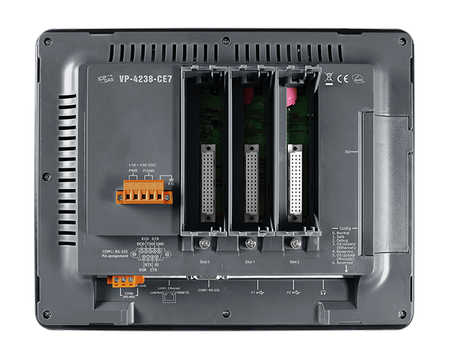

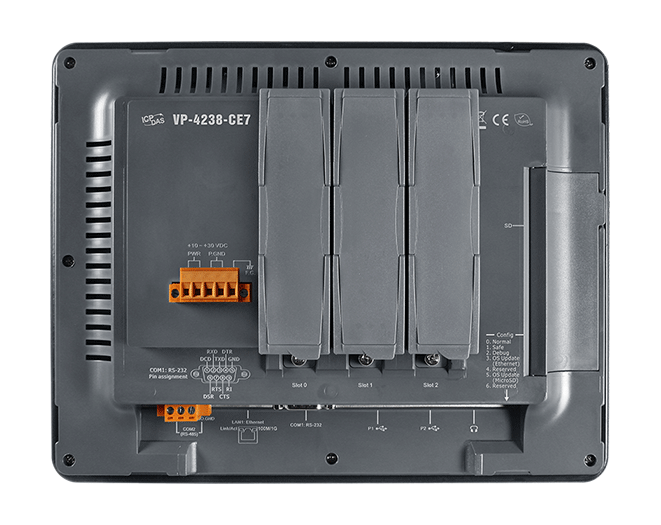

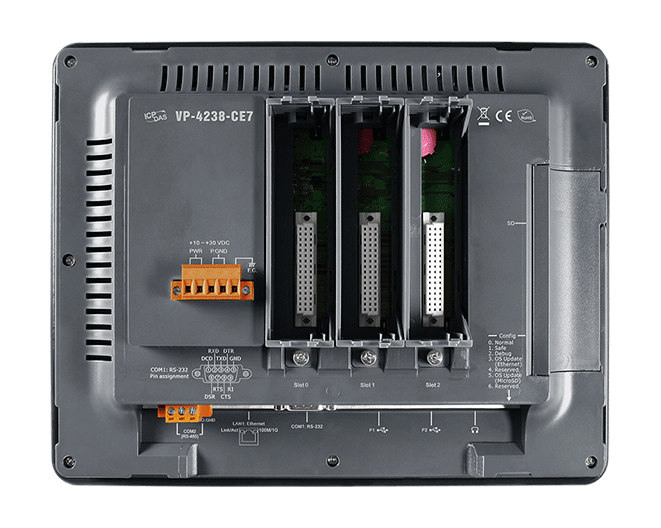

Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | I-8K, I-87K series |
| I/O Expansion: Slots: | 3 |
HMI | |
| HMI: Buzzer: | Yes |
| HMI: Rotary Switch: | Yes, (0 ~ 9) |
Audio | |
| Audio: Jack: | Earphone-Out |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232, 1 x RS-485 (2500 VDC Isolated) |
USB | |
| USB: Porty: | 2 x USB 2.0 |
Power | |
| Power: Input Range: | +10 ~ 30 VDC (1 kV Isolated ) |
| Power: Redundant Power Inputs: | Yes |
| Power: Consumption: | 0.45 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 293 x 229 x 129 (W x L x H) |
| Mechanical: Panel Cut-Out (mm): | 276 x 214, ±1 (W x H) |
| Mechanical: Installation: | Panel mounting |
| Mechanical: Ingress Protection Rating: | Front panel: NEMA 4/IP65 |
| Mechanical: Weight: | 3.6 Kg |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70°C |
| Environment: Storage Temperature: | -30 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
