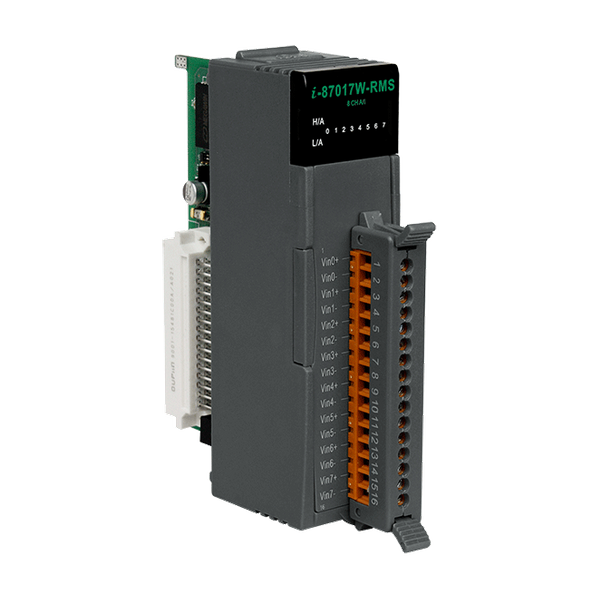

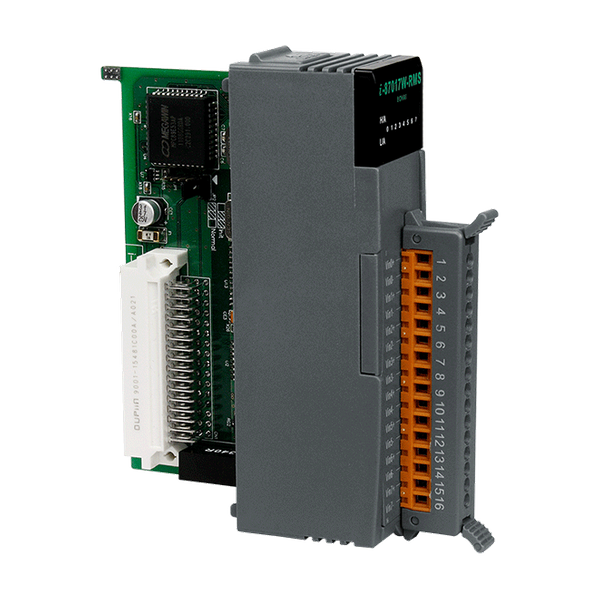

Name: I-87017W-RMS-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 8-kanałowe wejście True RMS
• Fabryczna kalibracja z dokładnością ±0,15%
• Zakres wejściowy RMS od +150 mVrms do +10 Vrms
• Zaprojektowany do standardowej pracy przy częstotliwościach od 45 Hz do 10 KHz
• Dodatkowy błąd 0,15% przy współczynniku szczytu 3
• Konfigurowalne kanały indywidualne

Wprowadzenie

Moduł I-87017W-RMS to 8-kanałowy różnicowy moduł wejściowy AC, który konwertuje sygnały wejściowe AC na rzeczywiste wartości RMS DC. Zakres wejściowy RMS może wynosić od +150 mVrms do +10 Vrms, a każdy kanał można konfigurować indywidualnie. I-87017W-RMS to kompletny i wysokiej dokładności konwerter RMS-DC, który oblicza rzeczywistą wartość RMS DC dowolnej skomplikowanej formy fali. Posiada również ochronę ESD 4 kV, izolację między modułową 3000 VDC oraz ochronę przed przetężeniem +/-35 VDC.

Zastosowania

• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy

Parametry techniczne:

Product Range:	I-8K/I-87K Series (High Profile)
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 16 x I/O
Wejście analogowe
Wejście analogowe: Kanały:	8
Wejście analogowe: Typ:	RMS
Wejście analogowe: Zakres:	0 ~ +10 Vrms, 0 ~ +5 Vrms, 0 ~ +1 Vrms, , 0 ~ +500 mVrms, 0 ~ +150 mVrms
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	Sinusoid , 50/60 Hz: ±0.15% of FSR , 45 Hz to 10 kHz: ±0.5% of FSR , Non-Sinusoid , Crest Factor = 1 to 2: ±0.2% of FSR , Crest Factor = 2 to 3: ±0.35% of FSR , DC , 0 ~ +10 V/0 ~ +5 V/0 ~ +1 V: ±0.3% of FSR , 0 ~ +500 mV, 0 ~ +150 mV: ±0.7% of FSR
Wejście analogowe: Częstotliwość próbkowania:	10 Hz (Total)
Analog Input: Bandwidth:	15.7 Hz
Analog Input: Input Impedance:	>2 MΩ
Analog Input: Common Mode Rejection:	86 dB
Analog Input: Normal Mode Rejection:	100 dB
Wejście analogowe: Ochrona przed przepięciem:	±35 VDC
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Zero Drift:	±20 μV/°C
Analog Input: Span Drift:	±25 ppm/°C
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	N, 8, 1
COM Ports: Protocol:	DCON
Power
Power: Consumption:	1.0 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	30 x 102 x 115 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
