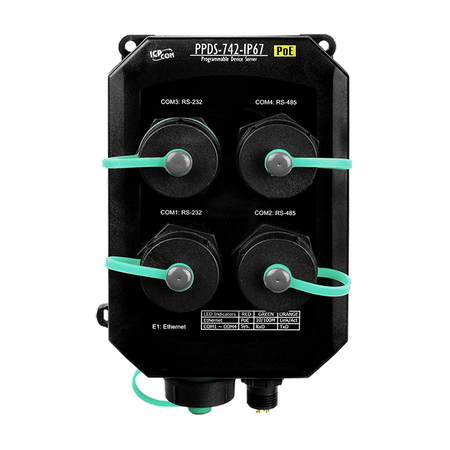

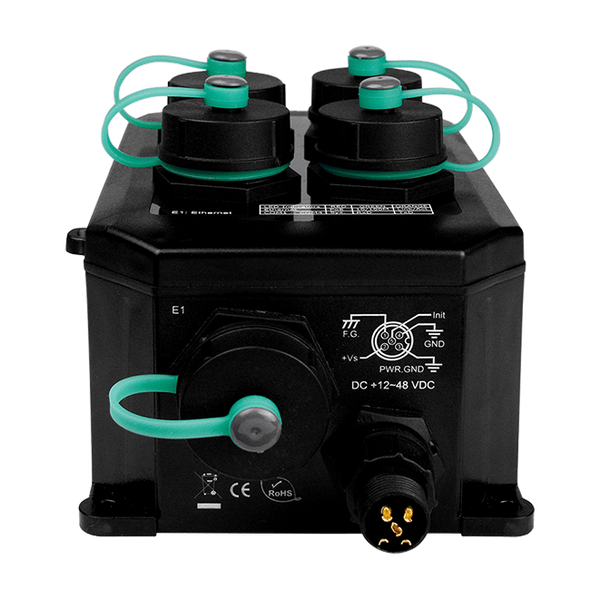

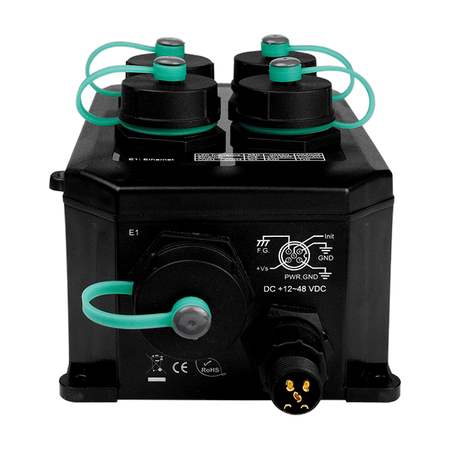

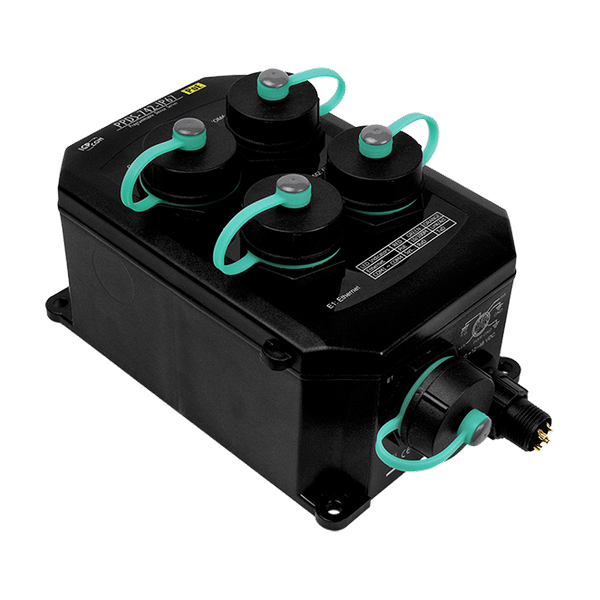

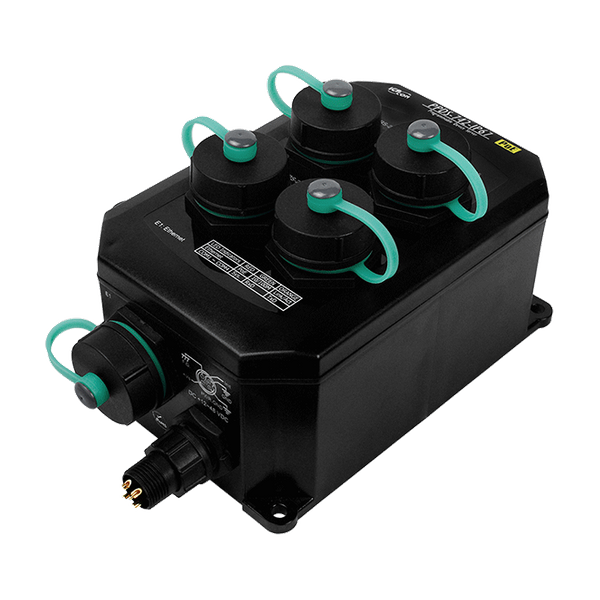

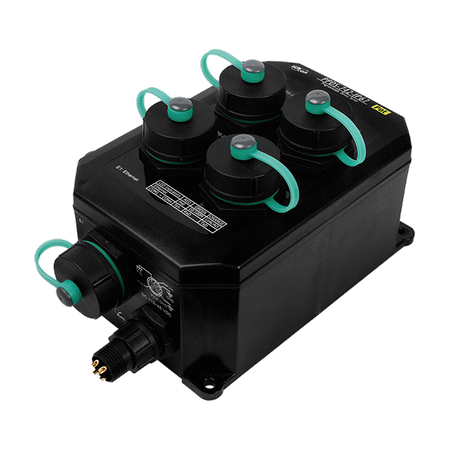

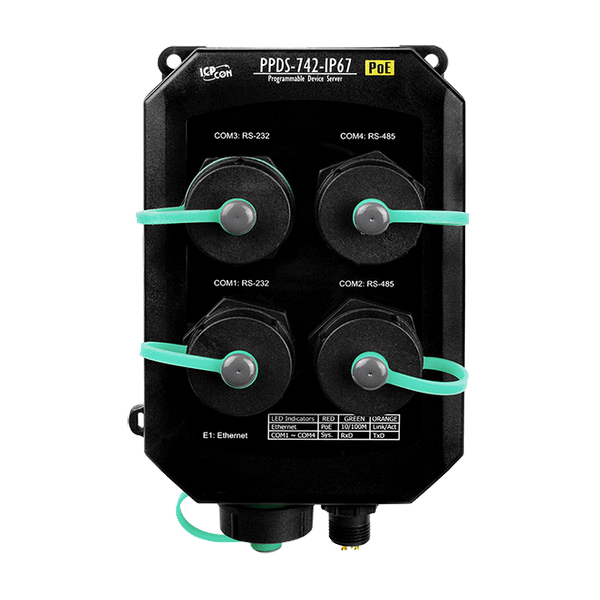

Name: PPDS-742-IP67
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Integracja urządzeń szeregowych w sieci Ethernet
Obsługa bramy Modbus TCP na RTU/ASCII
VxComm Utility obsługuje 32/64-bitowe systemy Windows 7 SP1/10/2012/2016
Potężny Programowalny Serwer Urządzeń
Watchdog Timer odpowiedni do użycia w trudnych warunkach
Ochrona obwodu portu szeregowego +/- 4 kV ESD
Samodzielny kontroler ASIC na porcie RS-485
Wbudowany najwyższej wydajności system operacyjny MiniOS7 od ICP DAS
Wytrzymały złącze RJ-45 przeciw drganiom i wstrząsom
Plastikowa obudowa z wodoodpornością IP67

Wprowadzenie

Seria PPDS-742-IP67 to rodzina Programowalnych Serwerów Urządzeń, znanych również jako "brama Serial-to-Ethernet", które są zaprojektowane do łączenia urządzeń RS-232/485 z siecią Ethernet. Przyjazny dla użytkownika program VxComm Utility pozwala użytkownikom łatwo przekształcić wbudowane porty COM serii PPDS-742-IP67 w standardowe porty COM na PC. Dzięki swojej niezależności od protokołu, małemu systemowi operacyjnemu i dużej elastyczności, seria PPDS-742-IP67 jest w stanie sprostać wymaganiom każdej aplikacji w sieci.

Seria PPDS-742-IP67 zawiera potężną i niezawodną strukturę programistyczną Xserver, która pozwala na zaprojektowanie robustnych aplikacji Ethernetowych w jeden dzień. Wbudowany, wysoko wydajny MiniOS7 uruchamia PPDS-742-IP67 w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi.

PPDS-742-IP67 to specjalny projekt do najtrudniejszych zastosowań. Może być bezpośrednio zamontowany na każdej maszynie lub wygodnej płaskiej powierzchni. Wytrzymała obudowa i złącza IP67 są zaprojektowane, aby chronić przed wodą, olejem, kurzem, wibracjami i wieloma innymi czynnikami.

PPDS-742-IP67 obsługuje funkcję PoE (Power over Ethernet), która pozwala na przesyłanie zasilania i danych przez jeden kabel Ethernet, dzięki czemu urządzenie może działać wyłącznie na zasilaniu otrzymywanym przez kabel danych. Ta innowacja pozwala na większą elastyczność w projektowaniu biur, wyższą wydajność w projektowaniu systemów oraz szybszy czas wdrożenia i realizacji. Gdy na miejscu nie ma przełącznika PoE, PPDS-742-IP67 akceptuje zasilanie z adaptera o napięciu od +12 VDC do +48 VDC.

Zastosowania

Automatyka przemysłowa, Automatyka transportu, Automatyka przemysłu chemicznego, Automatyka morska

Parametry techniczne:

Product Range:	Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:	80186-80 MHz or compatible
CPU Module: EEPROM:	16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:	512 KB ; Erase unit is one sector (64 KB) ; , 100,000 erase/write cycles
CPU Module: SRAM:	512 KB
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x PoE , 2 x Ethernet , 8 x Communication
ETHERNET
Ethernet: Porty:	10/100 Base-TX, RJ-45 port (Auto-negotiating, Auto MDI/MDI-X, LED indicators), , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	2 x 5-wire RS-232 , 2 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Even, Odd, Mark, Space , None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:	7, 8: for COM1 and COM2 , 5, 6, 7, 8: for COM3 ~ COM4
COM Ports: Stop Bit:	1, 2: for COM1 ~ COM4
COM Ports: Node Address:	254 (max.)
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	2.2 W
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	88 mm x 82 mm x 149 mm (W x L x H)
Mechanical: Installation:	Wall mounting (DIN-Rail mounting for /DIN versions)
Środowisko
Environment: Operating Temperature:	-10 °C ~ +60 °C
Environment: Storage Temperature:	-10 °C ~ +60 °C
Environment: Humidity:	100% RH for Operating Temperature -10 °C ~ +60 °C
Status:	Available
