Główne cechy
- 16 uniwersalnych wejść lub wyjść cyfrowych
- Obciążalność 500 mA na kanał z ochroną przed zwarciem
- Kanały wejściowe cyfrowe mogą być używane jako liczniki 16-bitowe
- Konfigurowalne ustawienia wartości początkowej i wartości bezpiecznej
Wprowadzenie

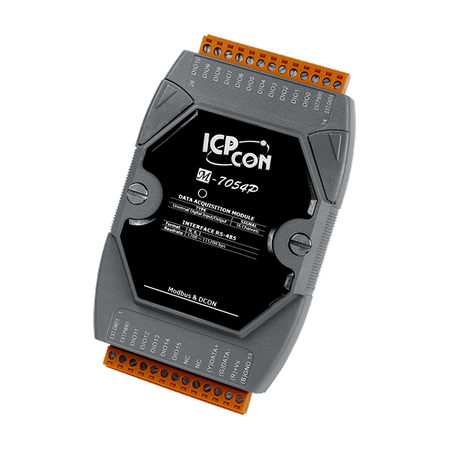

M-7054P/M-7054PD oferuje 16 kanałów do uniwersalnego wejścia lub wyjścia cyfrowego, które można wybrać za pomocą połączeń przewodowych. Kanały wejściowe cyfrowe są typu suchy kontakt i mogą być używane jako liczniki 16-bitowe, podczas gdy kanały wyjściowe cyfrowe są typu sink z ochroną przed zwarciem. M-7054PD posiada 16 wskaźników LED do monitorowania stanu kanałów. M-7054P(D) obsługuje protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania. Istnieją również opcje konfigurowania wartości początkowych i wartości bezpiecznych. Urządzenie oferuje ochronę ±8 kV ESD, ±4 kV EFT, ±3 kV przed przepięciami oraz izolację między modułami o napięciu 3750 VDC, co zwiększa możliwości ochrony przed zakłóceniami w środowiskach przemysłowych.
Zastosowania
• Automatyka budynków
• Automatyka fabryk
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±8 kV Contact for Each Terminal ,
±16 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 16-kanałowe izolowane uniwersalne wejście/wyjście cyfrowe (konfigurowalne za pomocą połączenia przewodowego) |
| Wejście cyfrowe/licznik: Typ: | Styk suchy |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Source |
| Digital Input/Counter: ON Voltage Level: | Close to GND |
| Digital Input/Counter: OFF Voltage Level: | Open |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 10 ms |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±60 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16-kanałowe izolowane uniwersalne wejście/wyjście cyfrowe (konfigurowalne za pomocą połączenia przewodowego) |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 500 mA |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | Tak |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.2 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
