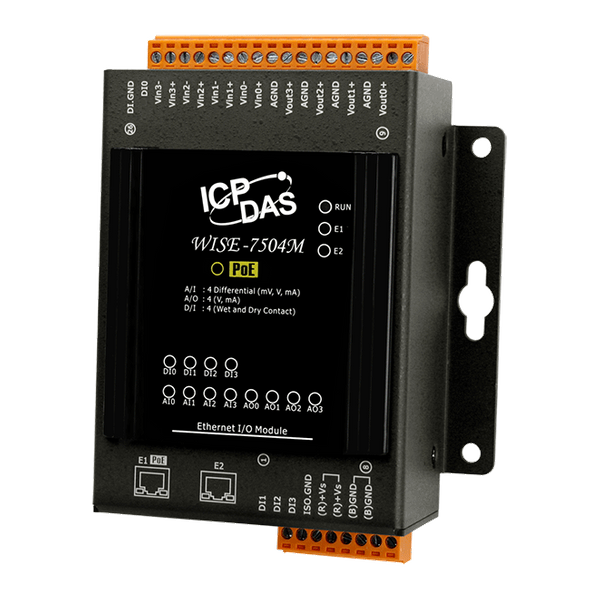

Name: WISE-7504M
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa w przeglądarkach, nie jest wymagane dodatkowe oprogramowanie.
Brak potrzeby programowania, strony internetowe dostępne do edycji logiki sterowania.
Możliwość wykonywania logiki IF-THEN-ELSE.
Wbudowane wejścia/wyjścia (AI: 4 Kanały; AO: 4 Kanały; DI: 4 Kanały).
Wsparcie dla monitorowania/sterowania kanałami I/O, Timera, operacji harmonogramu.
Wsparcie dla wysyłania e-maili bez SSL oraz wysyłania komend CGI.
Protokół Modbus TCP dla integracji systemów SCADA.
Protokół MQTT dla integracji systemów IT i IoT (Internet Rzeczy).
Zgodność z IEEE 802.3af (Power over Ethernet).
Przełącznik Ethernet z 2 portami dla topologii łańcucha Daisy-Chain.

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów opracowanych przez ICP DAS, które pełnią funkcję jednostek sterujących do zdalnej kontroli logiki i monitorowania w różnych zastosowaniach przemysłowych. WISE oferuje przyjazny i intuicyjny interfejs witryny internetowej, który pozwala użytkownikom na implementację logiki sterowania IF-THEN-ELSE za pomocą kilku kliknięć; programowanie nie jest wymagane. Dzięki potężnym i łatwym w użyciu funkcjom, minimalizuje krzywą uczenia się, skraca czas wprowadzenia na rynek i znacząco redukuje czas i koszty związane z rozwojem systemu.

WISE-7504M to moduł wielofunkcyjny z 4-kanałowymi wejściami analogowymi, 4-kanałowymi wyjściami analogowymi oraz 4-kanałowymi wejściami cyfrowymi. Oferuje różne programowalne wejścia analogowe i wyjścia analogowe. Każde wejście analogowe można skonfigurować w zakresie z ochroną przed wysokim napięciem do 240 Vrms. WISE-7504M jest zgodny ze specyfikacją IEEE 802.3af-kompatybilną z Power over Ethernet (PoE). Pozwala na odbieranie zasilania z sieci PoE za pomocą pary Ethernet. Oprócz tego WISE-7504M posiada również wbudowany 2-portowy przełącznik Ethernet do implementacji topologii łańcucha Daisy-Chain. Okablowanie jest znacznie łatwiejsze, a całkowite koszty kabli i przełączników są znacznie zredukowane.

Dzięki integracji z silnikiem reguł IF-THEN-ELSE, WISE-7504M oferuje bardziej zaawansowane funkcje takie jak monitorowanie/kontrola I/O, licznik, timer, harmonogram, wysyłanie e-maili bez SSL i wysyłanie komend CGI do użycia w różnych zastosowaniach przemysłowych. WISE-7504M obsługuje również protokoły Modbus TCP i MQTT, co umożliwia bezproblemową integrację z systemami SCADA, IT i IoT (Internet Rzeczy).

Zastosowania

Automatyka budynkowa, automatyka przemysłowa, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka i testowanie urządzeń, itp.

Parametry techniczne:

Product Range:	WISE I/O Module
Software
Software: Protocol:	• Modbus TCP , • CGI Command (Sending) , • MQTT Client (non-SSL) , • Active I/O (MQTT Publish)
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (72 rules supported) , • I/O channel monitoring and control , • Timer operation (24 set supported) , • Schedule operation (24 set supported) , • Internal Register operation (48 set supported) , • Recipe operation (24 set supported) , • Advanced P2P (8 set supported) , • non-SSL Email sending function , • SNTP Time Synchronization
Moduł CPU
CPU Module: CPU:	32-bit CPU (400 MHz)
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±2 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each terminal and ±8 kV Air for random point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x PoE Power , 1 x System Running , 1 x Ethernet Link/Act , 12 x I/O Channel Status
Wejście analogowe
Wejście analogowe: Kanały:	4 (Differential)
Wejście analogowe: Typ:	±500 mV, ±1 V, ±5 V, ±10 V , +0 mA ~ +20 mA, ±20 mA, 4 ~ 20 mA , (Jumper Selectable)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	±0.1%
Wejście analogowe: Częstotliwość próbkowania:	10 Sample/Sec. (Total)
Analog Input: Input Impedance:	Voltage: 2 MΩ , Current: 125 Ω
Analog Input: Common Mode Rejection:	86 dB Min.
Analog Input: Normal Mode Rejection:	100 dB
Analog Input: Common Voltage Protection:	±200 VDC
Wejście analogowe: Ochrona przed przepięciem:	240 Vrms
Analog Input: Overcurrent Protection:	Yes, 50 mA Max. at 110 VDC/VAC Max
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Channel-to-Channel Isolation:	Yes, 400 VDC
Analog Input: Open Wire Detection:	Yes, for 4 ~ 20 mA only
Analog Input: Zero Drift:	±20 μV/°C
Analog Input: Span Drift:	±25 ppm/°C
Wyjście analogowe
Wyjście analogowe: Kanały:	4
Analog Output: Type:	+0 VDC ~ +5 VDC, ±5 VDC, +0 VDC ~ +10 VDC,±10 VDC , (Jumper Selectable) , 0 ~ 20 mA, 4 ~ 20 mA
Wyjście analogowe: Rozdzielczość:	12-bit
Wyjście analogowe: Dokładność:	±0.1% of FSR
Analog Output: Open Wire Detection:	Yes, for 4 ~ 20 mA only
Analog Output: Voltage Output Capability:	20 mA @ 10 V
Analog Output: Current Load Resistance:	400 Ω
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	4
Wejście cyfrowe/licznik: Typ:	Dry + Wet Contact
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +1 VDC Max.
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +3.5 VDC ~ +30 VDC
Digital Input/Counter: Max. Counts:	16-bit (65535)
Digital Input/Counter: Frequency:	50 Hz
Digital Input/Counter: Min. Pulse Width:	10 ms
Digital Input/Counter: Effective Distance:	500 M Max.
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+30 VDC
ETHERNET
Ethernet: Porty:	RJ-45 x 2, 10/100 Base-TX, Swtich Ports (LED indicators)
Ethernet: PoE:	Yes
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	5.1 W
Power: Powered from PoE:	Yes, IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	Yes, 12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	97 x 120 x 42 (W x L x H)
Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
