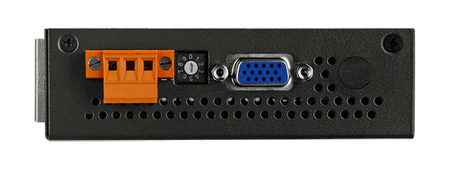

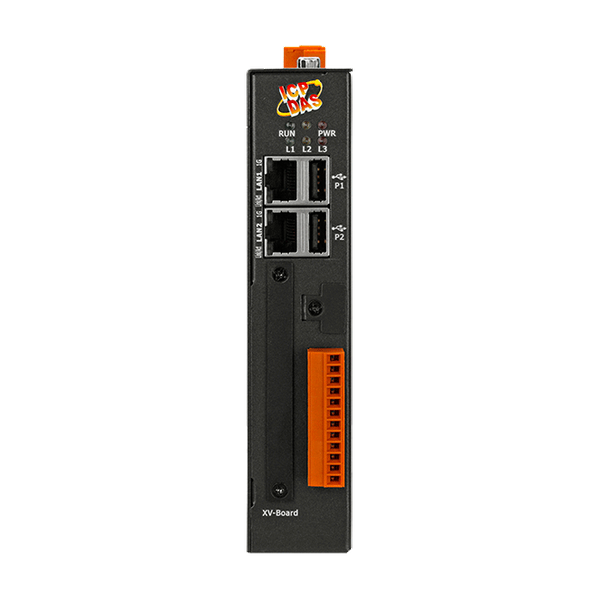

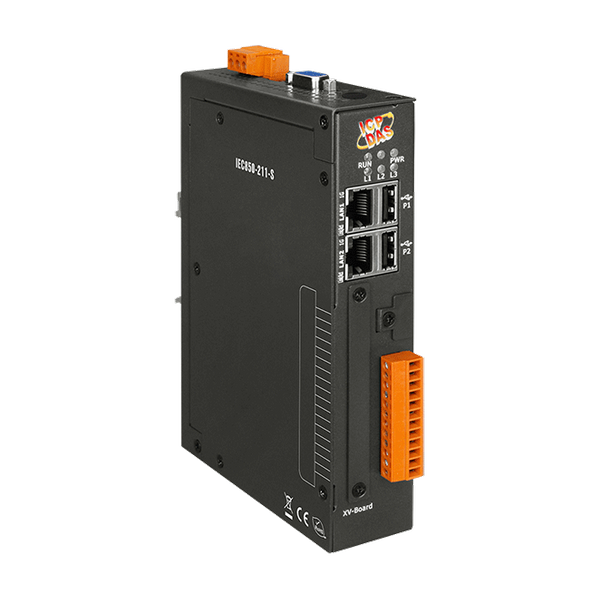

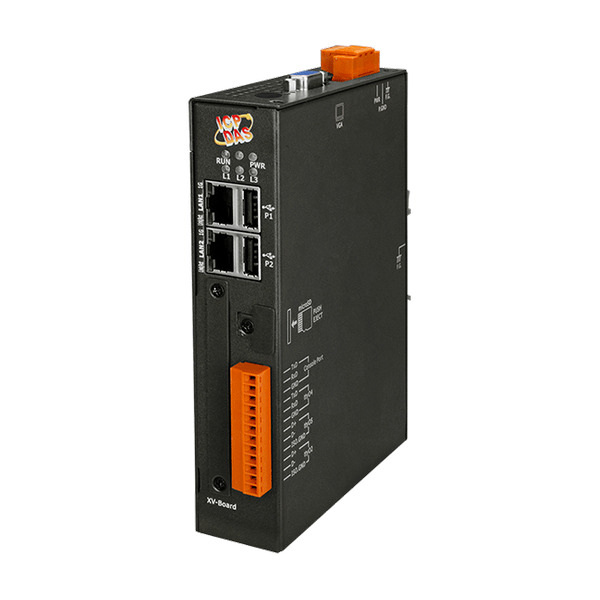

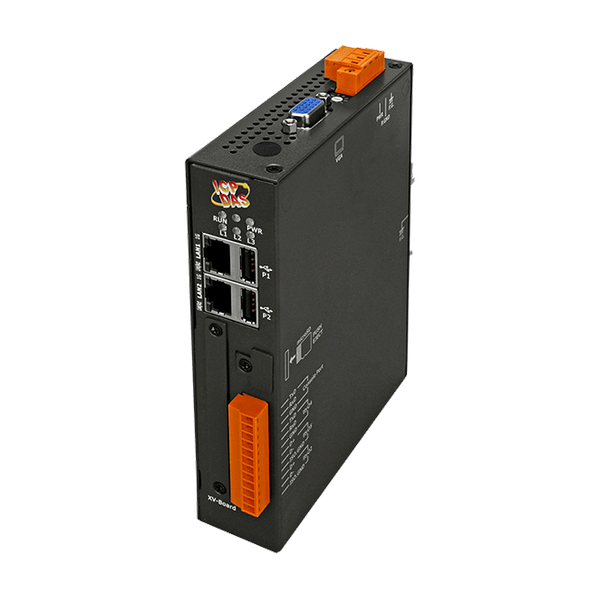

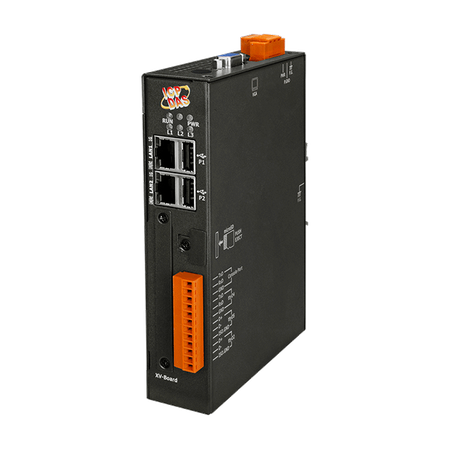

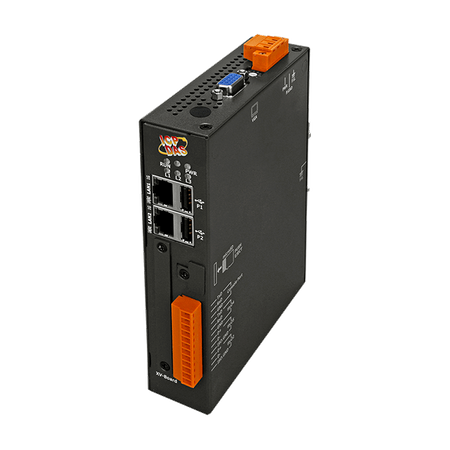

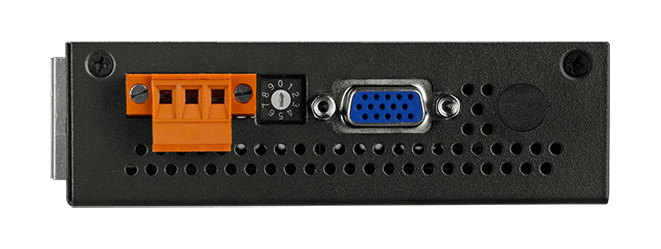

Name: IEC850-211-S
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Odczyt/Zapis rejestrów Modbus przez IEC-61850
Automatyczne mapowanie rejestrów Modbus do obiektów danych IEC-61850 za pomocą narzędzia
Obsługuje Logical Node GGIO i Data Object Ind, AnIn, SPCSOs, AnOut
Oferuje bezpieczne operacje zdalne z funkcją Select-Before-Operate
Obsługuje kody funkcji Modbus 1, 2, 3, 4, 5, 6 i 16
Pozwala na połączenie z 32 serwerami Modbus TCP i 5 klientami IEC-61850 MMS
Obsługuje do 9600 rejestrów Modbus (w tym coil, discrete inputs, input registers i hold registers)
Zapewnia plik ICD za pomocą narzędzia

Wprowadzenie

IEC 61850 to międzynarodowy standard definiujący protokoły komunikacyjne dla inteligentnych urządzeń elektronicznych w podstacjach elektrycznych. Został opracowany przez Komitet Techniczny 57 Międzynarodowej Komisji Elektrotechnicznej (IEC) jako referencyjna architektura dla systemów elektroenergetycznych. Celem standardu jest określenie wymagań i dostarczenie ram do osiągnięcia interoperacyjności między IED dostarczanymi przez różnych dostawców. Protokół ten może działać w sieciach TCP/IP lub sieciach LAN podstacji, wykorzystując szybki Ethernet z przełączaniem, aby uzyskać niezbędne czasy odpowiedzi poniżej czterech milisekund dla ochrony przekaźnikowej.
IEC850-211-S to bramka sieciowa pozwalająca klientowi IEC-61850 MMS na dostęp do sieci Modbus TCP jako klient Modbus TCP. Protokół IEC-61850 jest używany w automatyzacji podstacji. IED wymieniają informacje z innymi IED lub SCADA za pośrednictwem protokołu IEC-61850 dla urządzeń ochrony i sterowania. IEC850-211-S wspiera Logical Node GGIO i Data Object Ind, AnIn, SPCSOs, AnOut. Wspiera także funkcję zestawu danych i nieregularnego raportu, aby wymieniać dane z klientem. Zasady mapowania danych można skonfigurować za pomocą narzędzia ICPDAS Utility.

Zastosowania

Parametry techniczne:

Product Range:	IEC 61850
Software
Software: OS:	Linux Kernel 3.2.14
Software: Protocol:	Modbus TCP client: , • Function:1,2,3,4,5,6,16 , • connection:Max. 32 Modbus TCP servers , IEC-61850 MMS server: , • connection:Max. 5 MMS clients , • Logical Node:LLN0、LPHD、GGIO , • Data Object:Ind, IntIn, SPCSO, ISCSO , • control: , ---- status-only , ---- direct-with-normal-security , ---- direct-with-enhanced-security , ---- sbo-with-normal-security , ---- sbo-with-enhanced-security
Software: Service:	SFTP server, Web server
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1 GHz
Main Unit: System Memory:	512 MB DDR3 SDRAM
Main Unit: Real Time Clock:	Yes (Provide seconds, minutes, hours, day of week, month, year)
Main Unit: Watchdog Timer:	Yes, Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA (Analog RGB)
Wskaźniki LED
LED Indicators: Status:	1 x PWR(Power) , 1 x RUN(Running) , 1 x L1 , 1 x L2 , 1 x L3
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-232 (konsola, bez izolacji) , 1 x RS-232, nieizolowany , 1 x RS-485, Non-isolated , 1 x RS-485 (2500 VDC, Isolated)
USB
USB: Porty:	2
USB: Specification:	USB 2.0 (Host)
Power
Power: Input Range:	+12 VDC ~ +48 VDC
Power: Consumption:	4.8 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	35 x 167 x 119 (W x L x H)
Mechanical: Installation:	DIN-Rail or Wall Mounting (optional)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
