Główne cechy
- Obsługuje standard M-Bus: EN-13757, CJ/T -188
- Obsługuje funkcje Modbus TCP/RTU kody 0x03 i 0x04 do odczytu danych z liczników
- Domyślny format danych portu M-Bus: 8 bitów danych, parzystość parzysta, 1 bit stopu
- Obsługuje do 100 urządzeń podrzędnych M-Bus
- Ochrona przed przetężeniem na M-Bus
- Ochrona przed zwarciem na M-Bus
- Aktualizacja oprogramowania przez port szeregowy
- Wbudowany watchdog
Wprowadzenie
M-Bus (Meter-Bus) to interfejs komunikacyjny powszechnie stosowany w różnych licznikach, takich jak liczniki elektryczności, wody, ciepła itp. Łatwość instalacji (dwukablowy system obejmujący zasilanie i funkcję komunikacji) oraz solidność to najważniejsze cechy. M-Bus ma swoją własną warstwę fizyczną i protokół. Dlatego zazwyczaj jest przełączany na inne systemy, takie jak Modbus, aby ułatwić ogólną aplikację.

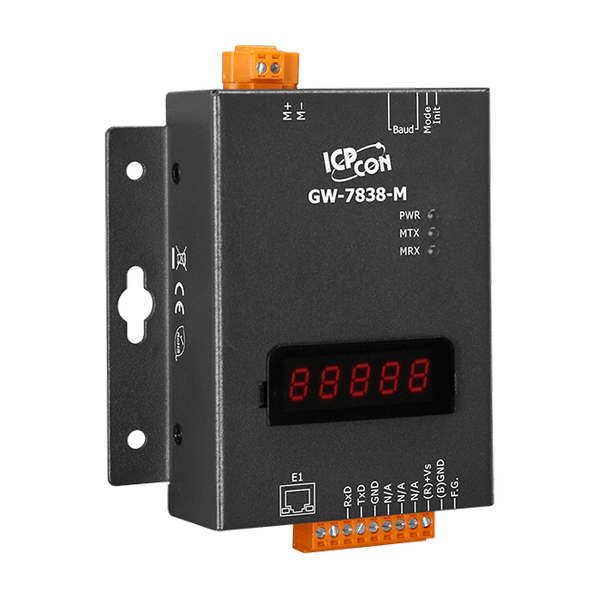

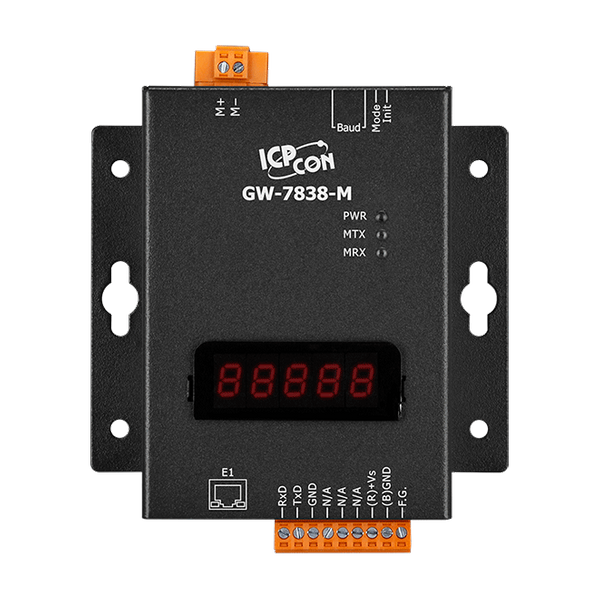

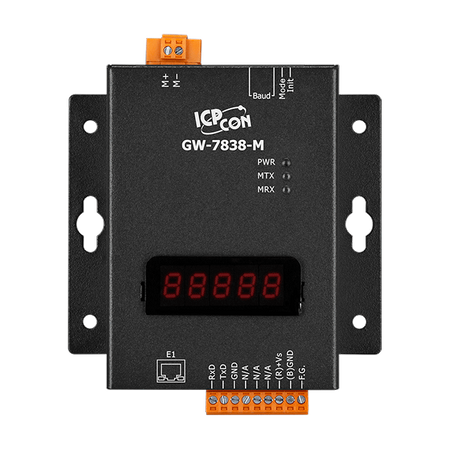

W dziedzinie automatyki, Modbus TCP/RTU jest jednym z najczęściej stosowanych standardów komunikacyjnych. ICP DAS opracował bramkę GW-7838-M dla Modbus TCP/RTU na M-Bus, która umożliwia bezpośrednie przesyłanie danych z liczników do systemu sterowania za pomocą Modbus TCP/RTU. GW-7838-M obsługuje działanie do 100 urządzeń na M-Bus. Po początkowej konfiguracji za pomocą narzędzia M-Bus, GW-7838-M samodzielnie odczyta dane z liczników. PLC lub PC jako klient Modbus TCP/RTU może łatwo uzyskać dostęp do danych z liczników za pomocą połączenia TCP/RS-232.
Zastosowania
M-Bus (Meter‐Bus) to magistrala zoptymalizowana do odczytu instrumentów pomiarowych takich jak: liczniki energii, liczniki ciepłej i zimnej wody, liczniki gazu, czujniki ciśnienia i siłowniki, itp.…
| Product Range: | M-Bus |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100Base-T(X) |
| Ethernet: Protocol: | Modbus TCP |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232, nieizolowany |
| Porty COM: Szybkość transmisji: | 300 ~ 115200 bps |
| COM Ports: Parity: | None, Even, Odd, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
M-Bus | |
| M-Bus: Ports: | 1 |
| M-Bus: Baud Rate: | 300 ~ 2400 bps and user-defined baud rate |
| M-Bus: Data Bit: | 5, 6, 7, 8 |
| M-Bus: Stop Bit: | 1, 2 |
| M-Bus: Parity: | None, Even, Odd, Space, Mark |
| M-Bus: Isolation: | 3750 Vrms for photo-couple |
| M-Bus: Current Protection: | short-circuit protection |
Power | |
| Power: Consumption: | 1.8 W @ 24 VDC (with 1 slave device), 11.8 W @ 24 VDC (with 100 slave devices) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 102 x 123 x 40 (W x H x D) |
| Mechanical: Installation: | Wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
