Główne cechy
• 8 kanałowe wejście RTD
• Eliminacja oporności przewodu 3-żyłowego RTD
• Wysoka rozdzielczość: 16-bit
• Indywidualna konfiguracja kanału
• Wykrywanie otwartych przewodów
• Ochrona przed przepięciami
Wprowadzenie

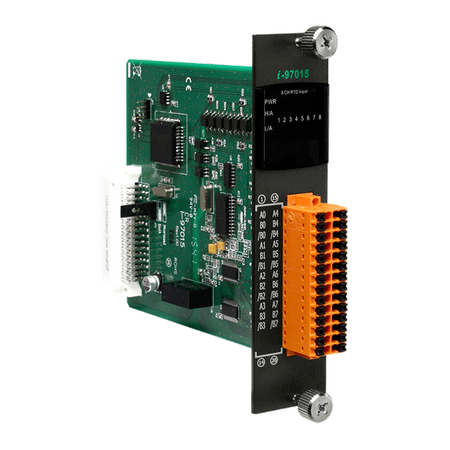

I-97015 to moduł wejścia RTD z 8 kanałami, który służy do pomiaru temperatury przy użyciu czujników RTD. Każdy kanał można podłączyć do różnych rodzajów czujników RTD i posiada funkcję automatycznej kompensacji dla trzyprzewodowych czujników RTD, co pozwala na dokładny pomiar niezależnie od długości przewodów. Dodatkowo, I-97015 jest w pełni zgodny z RoHS i charakteryzuje się ochroną przed wyładowaniami elektrostatycznymi (ESD) na poziomie 4 kV oraz izolacją wewnątrz modułu na poziomie 3000 VDC.Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testowe
Parametry techniczne:
| Product Range: | I-9K/I-97K Series |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: RS Immunity (IEC 61000-4-3): | 3 V/m, 80 MHz ~ 1 GHz |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
16 x High/Low Alarm Signals |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 |
| Analog Input: Sensor Type: | Pt100, Pt1000, Ni100, Ni120, Cu50, Cu100, Cu1000 |
| Analog Input: Resistance Measurement: | 3.2 kΩ |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.05 % of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 12 Hz (Total) |
| Analog Input: Bandwidth: | 15.7 Hz |
| Analog Input: Input Impedance: | >1 MΩ |
| Analog Input: Common Mode Rejection: | 150 dB |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | ±120 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: 3-wire RTD Lead Resistance Elimination: | Yes |
| Analog Input: Zero Drift: | ±0.5 μV/°C |
| Analog Input: Span Drift: | ±20 ppm/°C |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | N, 8, 1 |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Consumption: | 0.6 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 31 x 134 x 144 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
