Główne cechy
• Obsługa protokołów OPC UA Server / Client oraz MQTT Client
• Obsługa RESTful API przez HTTP i HTTPS
• Możliwość jednoczesnego wykonywania OPC UA, MQTT i RESTful API
• Obsługa skalowania do przekształcania sygnału analogowego
• Ustawianie reguł logiki: IF, THEN, ELSE
• Harmonogram: wykonywanie ustawionych reguł o określonym czasie
• Rejestr zdarzeń: zapis zmian I/O do śledzenia urządzenia
• Obsługa oprogramowania do zarządzania w chmurze IoTstar
• Wbudowany serwer WWW zapewniający interfejs użytkownika
• Kanały I/O: 10x AI, 3 x DO
• Przełącznik Ethernet z dwoma portami do topologii łańcuchowej
• Zgodność z IEEE 802.3af Power over Ethernet (PoE)
Wprowadzenie

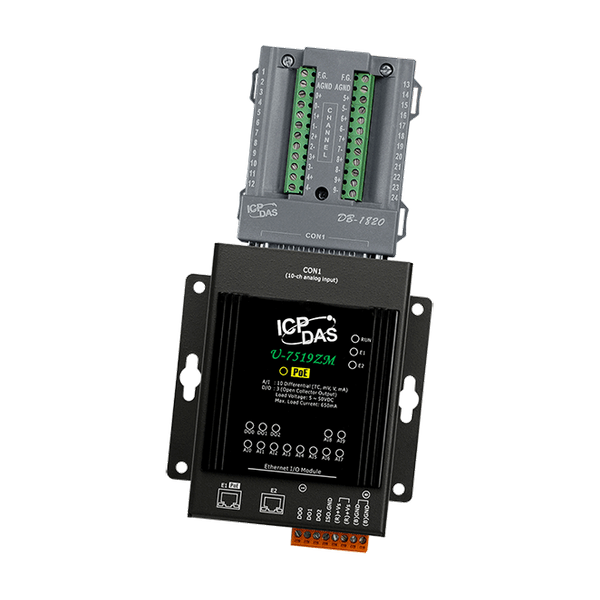

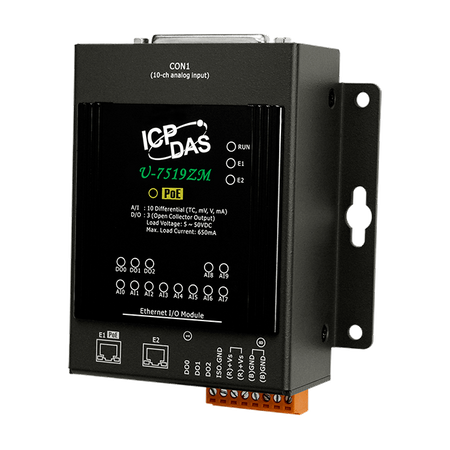

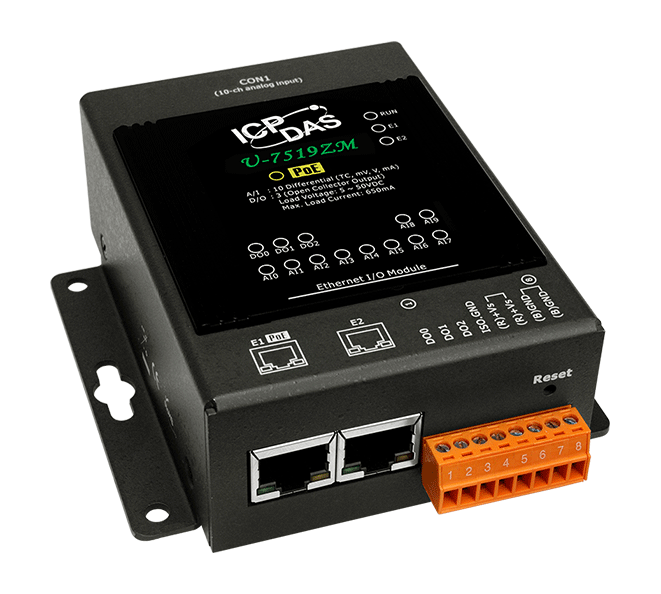

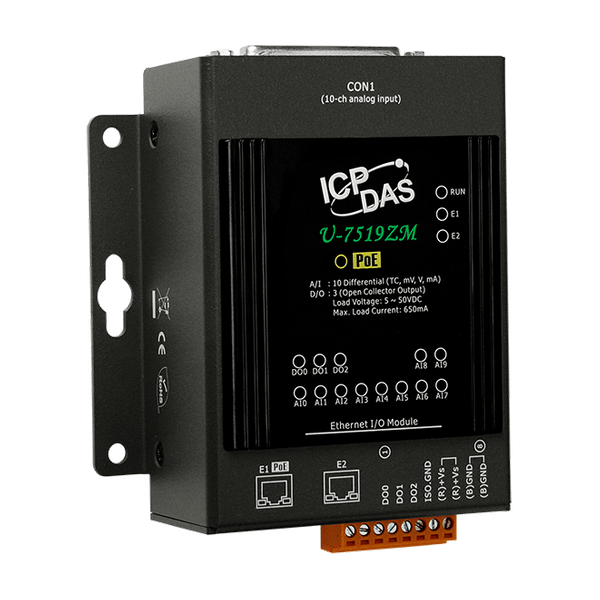

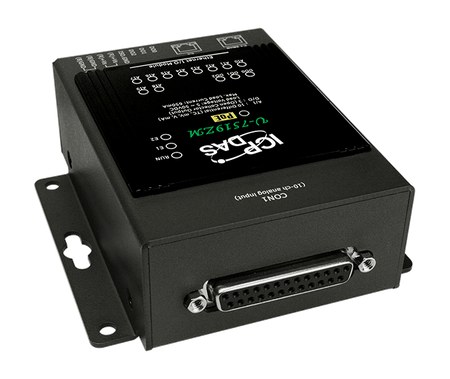

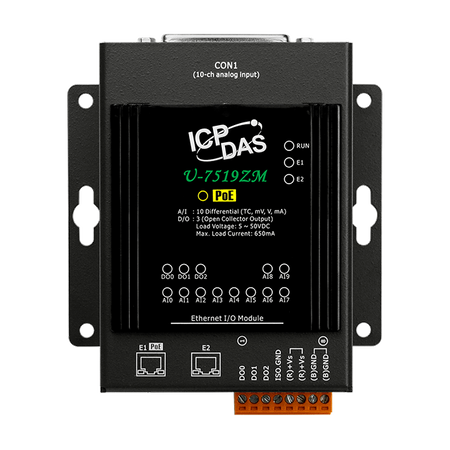

U-7519ZM/S to moduł UA I/O, który oferuje 3 kanały wyjściowe cyfrowe oraz 10 kanałów wejściowych analogowych. Posiada wbudowany przełącznik Ethernet z dwoma portami do implementacji topologii łańcuchowej. Okablowanie jest znacznie prostsze i może obniżyć całkowity koszt kabla i przełącznika. U-7519ZM jest zgodny ze specyfikacją Power over Ethernet (PoE) IEEE 802.3af (klasa 2), pozwalając na zasilanie przez sieć Ethernet. Ta funkcja zapewnia większą elastyczność i efektywność, upraszczając projektowanie systemu, oszczędzając miejsce oraz zmniejszając ilość okablowania i gniazd zasilających. Moduł oferuje interfejs użytkownika w postaci Web UI do konfiguracji, kontrolowania i monitorowania modułów, połączeń oraz statusu I/O przez przeglądarkę internetową. Jest to proste, szybkie i nie wymaga dodatkowej aplikacji.
W komunikacji przemysłowej, moduł UA I/O obsługuje protokoły OPC UA Server / Client, MQTT Client oraz RESTful API (mogą być wykonywane jednocześnie). Użytkownicy mogą wybrać tryb sieciowy odpowiedni do swoich potrzeb oraz przesyłać wartości wbudowanych kanałów I/O do systemu chmurowego lub systemu kontroli polowej w celu wyświetlania, analizy lub strategii. Moduł wspiera skalowanie, co umożliwia przekształcenie sygnału analogowego na bardziej czytelne wartości. Dodatkowo, obsługuje ustawianie reguł logiki (IF, THEN, ELSE), harmonogram działań oraz funkcję RESTful API, umożliwiającą odczyt/zapis I/O i punktów wirtualnych przez HTTP lub HTTPS.
Zastosowania
Kliknij, aby zobaczyć Wprowadzenie do serii modułów OPC UA I/O.
Parametry techniczne:
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 10 (Differential) |
| Wejście analogowe: Typ: | Voltage, Current, Thermocouple |
| Analog Input: Stable and Consistent Temperature Output: | Yes |
| Wejście analogowe: Zakres: | ±15 mV, ±50 mV, ±100 mV, ±150 mV, ,
±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V ,
±20 mA, 0 to 20 mA, 4 to 20 mA ,
(Requires Optional External 125 Ω ,
Resistor) Thermocouple (J, K, T, E, R, S, ,
B, N, C, L, M, and LDIN43710) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR or better |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Sample/Sec. (Total) |
| Analog Input: Input Impedance: | > 300 kΩ |
| Analog Input: Common Mode Rejection: | 86 dB (min.) |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: Zero Drift: | ±0.5 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/°C |
| Wejście analogowe: Izolacja: | ±400 VDC, Virtual Channel to Channel Isolation |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 3 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.6 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 114 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
