Główne cechy
- Obsługa ramek HART krótkich/długich
- Obsługa trybu Burst HART
- Możliwość współpracy z dwoma głównymi urządzeniami HART
- Praca w trybie punkt-punkt lub multi-drop HART
- Podłączanie do 15 modułów HART
- Obsługa formatu Modbus RTU i ASCII
- Obsługa trybu Modbus Slave
- Obsługa aktualizacji oprogramowania przez port Com
- Możliwość wymiany urządzeń HART online
- Automatyczne zdobywanie adresów długich ramek
- Wskaźniki LED
- Wbudowany Watchdog
- Montowanie na szynie DIN lub naścienne
Wprowadzenie

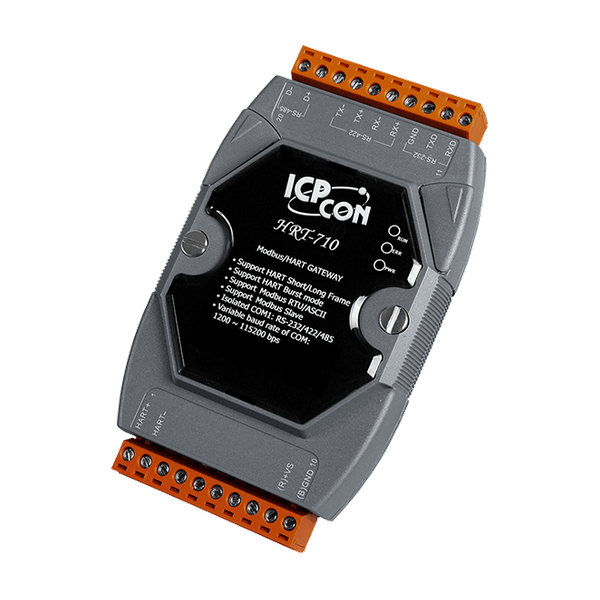

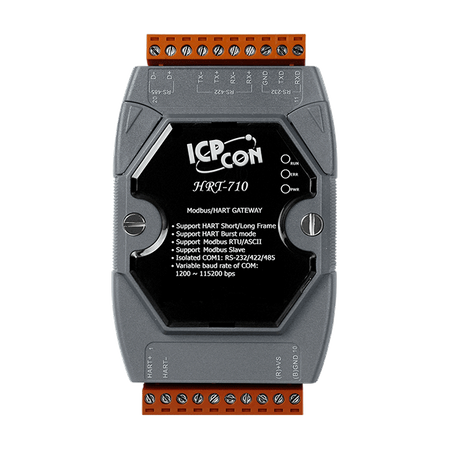

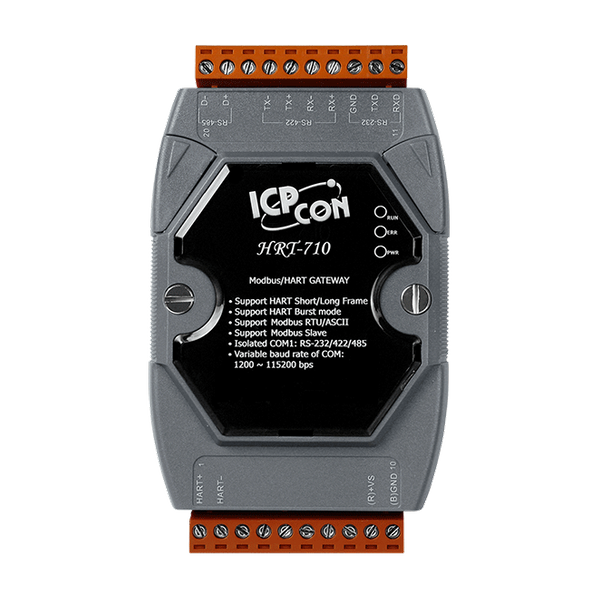

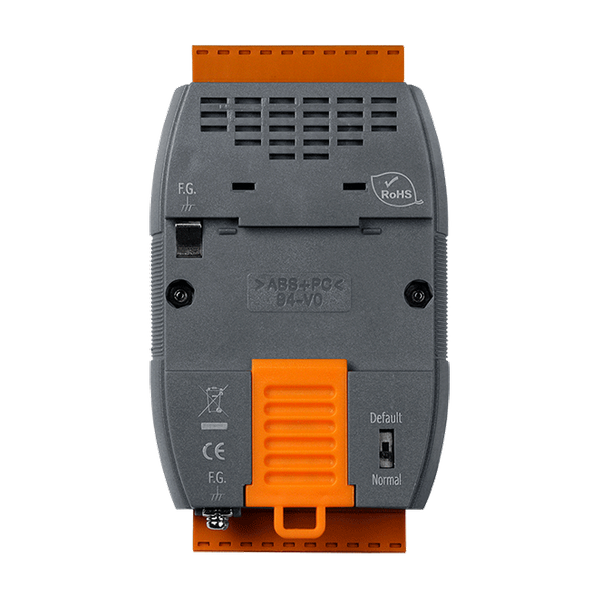

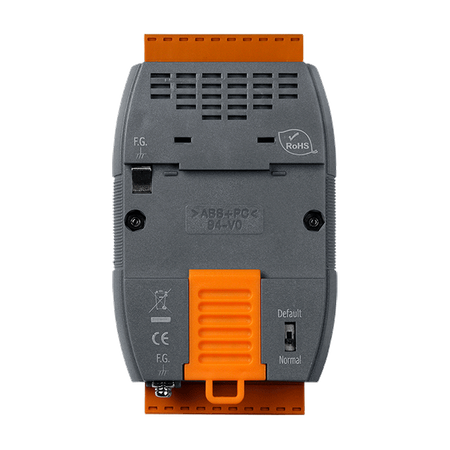

Bramka HRT-710 jest specjalnie zaprojektowana dla głównego urządzenia protokołu HART. Umożliwia ona głównemu urządzeniu Modbus dostęp do urządzeń HART, którymi mogą być np. przetworniki lub siłowniki. Dodatkowo, dostarczamy również narzędzie programowe HG_Tool do konfiguracji modułów i diagnostyki urządzeń HART. Dzięki tym modułom użytkownicy mogą łatwo i szybko zintegrować swoje urządzenia HART z siecią Modbus.
Model | HRT-710 | HRT-310 |
---|---|---|
Instalacja na szynie DIN | Pozioma | Pionowa |
Sygnał HART | Standardowy | Wzmocniony sygnał nadawania/odbioru (Do komunikacji na dużą odległość) |
Zasilanie w pętli | Nie | Obsługa (moduł zapewnia wyjście +30V) |
Wbudowany rezystor | 250 Ohm (1/4W) | 250 Ohm (1W) |
Zastosowania
- Automatyka przemysłowa
- Automatyka fabryczna
- Automatyka procesowa
- Inne…
HRT-710, bramka główna HART do Modbus slave, jest stosowana do integracji informacji z przepływomierzy HART z systemem HMI użytkownika. Dzięki HRT-710, wszystkie przepływomierze HART będą traktowane jako urządzenia slave Modbus, a system HMI może łatwo uzyskać dostęp do tych przepływomierzy HART za pomocą wbudowanej komunikacji Modbus RTU.
Ponad 250 urządzeń HART musi zostać zintegrowanych z centrum nadzoru. Po stronie PC, wykorzystuje 3 karty PCI (VXC-148U, dla 24 kanałów rozszerzenia RS-485). I-2542A i I-2542B (RS-485 do światłowodu) są używane w każdym kanale RS-485 do rozszerzenia dystansu komunikacji RS-485. W każdym kanale RS-485 używanych jest około 20 modułów HRT-710 z różnym identyfikatorem stacji. Dzięki takiej strukturze system SCADA lub HMI może łatwo i szybko zintegrować wszystkie informacje o urządzeniach HART za pomocą protokołu Modbus.
Product Range: | HART |
Porty COM | |
Porty COM: Porty: | RS-232(3 wires) / RS-422 / RS-485 |
Porty COM: Szybkość transmisji: | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
COM Ports: Protocol: | Modbus RTU / Modbus ASCII |
HART | |
HART: Ports: | 1 |
HART: Device: | 2-wired or 4-wired HART devices |
HART: Topology: | Point to Point or Multi-Drop |
HART: Data: | Only Digital Data |
HART: Frame Type: | Short and Long Frame |
HART: Burst Mode: | Supported |
HART: Max. HART Device: | 15 |
HART: Loop Resistor: | 250 Ω (1/4W) by Jumper |
HART: Isolation: | UL1577 Spec. |
HART: Protocol: | 2-pin screwed terminal block |
HART: Loop Power: | No |
Power | |
Power: Reverse Polarity Protection: | Power reverse polarity protection, Over-voltage brown-out protection |
Power: Input Range: | Unregulated +10 ~ +30 VDC |
Power: Consumption: | 1 W |
Mechaniczny | |
Mechanical: Dimensions (mm): | 72 x 35 x 121 (W x L x H) Detail |
Mechanical: Installation: | DIN-Rail or Wall Mounting (Horizontal) |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10% ~ 90% RH, Non-condensing |
Status: | Available |
