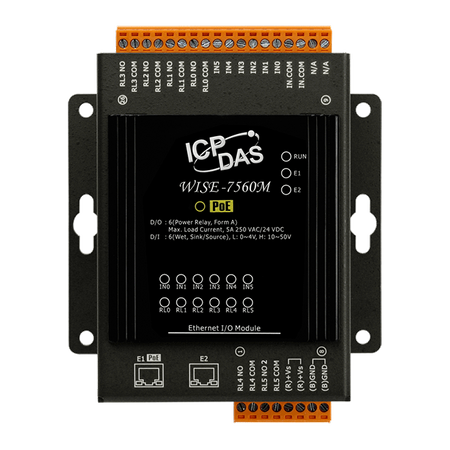

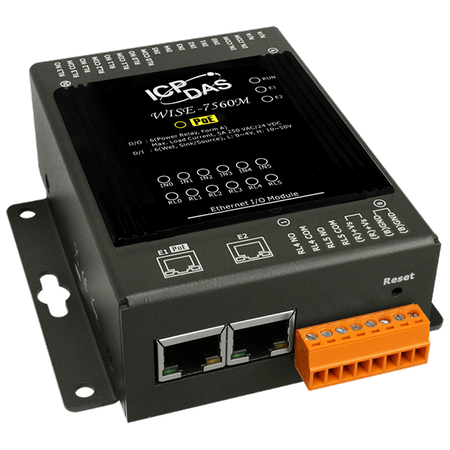

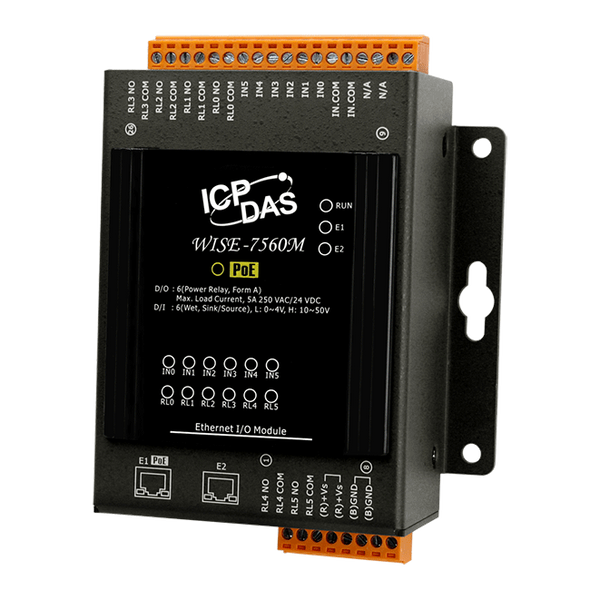

Name: WISE-7560M
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa w przeglądarkach, nie wymaga dodatkowego oprogramowania.
Brak potrzeby programowania, strony internetowe dostępne do edycji logiki sterującej.
Wykonywanie logiki IF-THEN-ELSE.
Wbudowane I/O (Przekaźnik: 6 kanałów; DI: 6 kanałów).
Obsługa monitorowania/sterowania kanałami I/O, operacji Timer i Schedule.
Wsparcie dla wysyłania e-maili bez SSL i wysyłania poleceń CGI.
Protokół Modbus TCP do integracji z systemami SCADA.
Protokół MQTT do integracji z systemami IT i IoT (Internet of Things).
Zgodność z IEEE 802.3af (Power over Ethernet, PoE).
Przełącznik Ethernet z 2 portami do topologii Daisy-Chain.

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów opracowanych przez ICP DAS, która działa jako jednostki sterujące do zdalnej kontroli logiki i monitorowania w różnych aplikacjach przemysłowych. WISE oferuje przyjazny dla użytkownika i intuicyjny interfejs strony internetowej, który pozwala na wdrażanie logiki sterującej IF-THEN-ELSE na kontrolerach za pomocą kilku kliknięć; nie jest wymagana żadna programowanie. Dzięki potężnym i łatwym w użyciu funkcjom, minimalizuje krzywą uczenia się, skraca czas wprowadzenia na rynek i dramatycznie obniża koszty pracy i koszty związane z rozwojem systemów.

WISE-7560M oferuje 6 kanałów wejść cyfrowych z kontaktem mokrym oraz 6 przekaźników elektromechanicznych typu A. Posiada optyczną izolację dla 3000 VDC ochrony przed przetężeniem oraz brak izolacji międzykanałowej. Uwaga: Podczas podłączania obciążeń indukcyjnych do przekaźników może wystąpić duża siła elektromotoryczna przeciwna, gdy przekaźnik działa, z powodu energii magazynowanej w obciążeniu. Te napięcia zwrotne mogą poważnie uszkodzić styki przekaźnika i znacznie skrócić jego żywotność. Ogranicz te napięcia zwrotne na obciążeniu indukcyjnym, instalując diodę zwrotną dla obciążeń DC lub warystor tlenkowy dla obciążeń AC. WISE-7560M jest zgodny ze specyfikacją Power over Ethernet (PoE) IEEE 802.3af, co pozwala na zasilanie za pośrednictwem sieci Ethernet. Dodatkowo, WISE-7560M posiada wbudowany dwukanałowy przełącznik Ethernet do implementacji topologii Daisy-Chain. Okablowanie jest znacznie łatwiejsze, a całkowite koszty kabli i przełącznika są znacznie zredukowane.

Dzięki integracji z silnikiem reguł IF-THEN-ELSE, WISE-7560M oferuje potężne funkcje, takie jak monitorowanie/kontrola I/O, licznik, timer, harmonogram, wysyłanie e-maili bez SSL oraz wysyłanie poleceń CGI, do stosowania w różnych aplikacjach przemysłowych. WISE-7560M obsługuje również protokoły Modbus TCP i MQTT, umożliwiając bezproblemową integrację z systemami SCADA, IT i IoT (Internet of Things).

Zastosowania

Automatyka budynkowa, automatyka fabryczna, automatyka maszyn, zdalna konserwacja, zdalna diagnoza i urządzenia testujące, itp.

Parametry techniczne:

Product Range:	WISE I/O Module
Software
Software: Protocol:	• Modbus TCP , • CGI Command (Sending) , • MQTT Client (non-SSL) , • Active I/O (MQTT Publish)
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (72 rules supported) , • I/O channel monitoring and control , • Timer operation (24 set supported) , • Schedule operation (24 set supported) , • Internal Register operation (48 set supported) , • Recipe operation (24 set supported) , • Advanced P2P (8 set supported) , • non-SSL Email sending function , • SNTP Time Synchronization
Moduł CPU
CPU Module: CPU:	32-bit CPU (400 MHz)
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each terminal and ±8 kV Air for random point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x PoE Power , 1 x System Running , 1 x Ethernet Link/Act , 12 x I/O Channel Status
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	6
Wejście cyfrowe/licznik: Typ:	Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	+10 VDC ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	+4 VDC Max.
Digital Input/Counter: Max. Counts:	16-bit (65535)
Digital Input/Counter: Frequency:	50 Hz
Digital Input/Counter: Min. Pulse Width:	10 ms
Digital Input/Counter: Input Impedance:	10 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+70 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	6
Wyjście przekaźnikowe: Typ:	Power Relay, Form A (SPST N.O.)
Relay Output: Contact Rating:	5 A @ 250 VAC/24 VDC (Resistive Load)
Relay Output: Operate Time:	10 ms (Max.)
Relay Output: Release Time:	5 ms (Max.)
Relay Output: Electrical Endurance:	100,000 ops.
Relay Output: Mechanical Endurance:	20,000,000 ops.
ETHERNET
Ethernet: Porty:	RJ-45 x 2, 10/100 Base-TX, Swtich Ports (LED indicators)
Ethernet: PoE:	Yes
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	3.8 W
Power: Powered from PoE:	Yes, IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	Yes, 12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	97 x 120 x 42 (W x L x H)
Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
