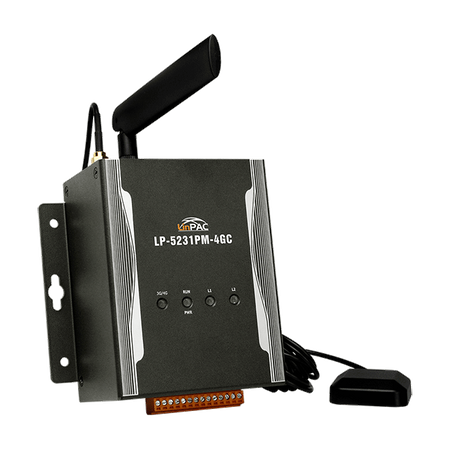

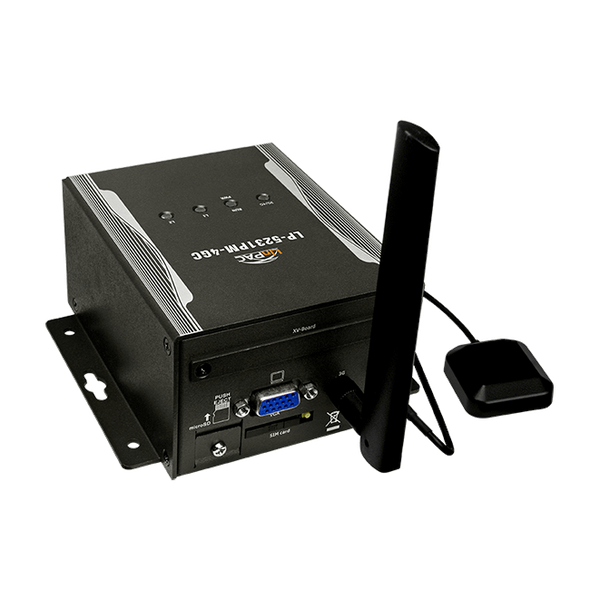

Name: LP-5231PM-4GC
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Cortex-A8 (1.0 GHz) CPU
• Linux kernel 3.2.14 wewnątrz
• Wbudowane usługi: serwer WWW, serwer FTP, serwer Telnet, serwer SSH
• 64-bitowy sprzętowy numer seryjny
• Magistrala rozszerzeń I/O: płyta XV-Board
• 4 porty szeregowe (RS-232/485)
• Przemysłowy moduł 4G Tri-band
• Modem 4G
• Obsługuje tylko sieć China Mobile

Wprowadzenie

LP-5231PM-4GC jest wyposażony w procesor Cortex-A8 (1 GHz) i działa na systemie operacyjnym Linux (Linux Kernel 3.2.14), który jest kompaktowym i rzeczywistoczasowym systemem operacyjnym używanym do szybkiego tworzenia aplikacji krytycznych czasowo i o wysokiej wydajności.

Opcjonalna płyta rozszerzeń I/O XV-board zapewnia wysokonapięciowe I/O. Dzięki wbudowanej pamięci Flash i microSD, LinPAC może zapisywać programy aplikacyjne, pliki graficzne i dane.

Moduł 4G w LP-5231PM-4GC działa na częstotliwościach WCDMA 900/2100 MHz, TD-SCDMA 1900/2100 MHz, CDMA2000 (BC0) 800 MHz, FDD LTE: B1/B3/B8, TDD LTE: B38/B39/B40/B41 oraz GSM 850/900/1800/1900 MHz. Moduły te wykorzystują sieć 3G/4G do wygodnego i taniego przesyłania danych zdalnych instrumentów, mierników, komputerów lub systemów kontrolnych w trybie przesyłania danych na żywo lub danych pakietowych. Moduły te mają zintegrowany stos TCP/IP, dzięki czemu nawet proste kontrolery z portami komunikacji szeregowej mogą być podłączone do modemu bez potrzeby implementacji specjalnych sterowników. Dzięki ich funkcjom, systemy mogą realizować aplikacje z użyciem SMS i połączeń GPRS/3G/4G z naszym PAC.

Zastosowania

3G/4G Cellular

Bluetooth

CANopen

CAN Bus

Device Net

Ethernet

Modbus

Mutil-serial

SNMP

WLAN

Zigbee

Parametry techniczne:

Product Range:	LP-5000
Software
Software: OS:	Linux Kernel 3.2.14
Software: Service:	SFTP server, Web server, SSH
Software: SDK:	LinPAC SDK (GCC based toolchain and LinPAC Libraries)
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1 GHz
Main Unit: 64-bit Hardware Serial Number:	Yes, for Software Copy Protection
Main Unit: System Memory:	512 MB DDR3 SDRAM
Main Unit: Storage:	• Flash 512 MB , • microSD socket with a 4 GB microSD card (support up to 32 GB microSDHC card)
Main Unit: Non-Volatile Memory:	FRAM 64 KB
Main Unit: Real Time Clock:	Yes (Provide seconds, minutes, hours, day of week, month, year)
Main Unit: Watchdog Timer:	Yes, Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA (Analog RGB)
Display: Resolution:	Up to 1280 x 1024
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x Run , 2 x Programmable
3G System
3G System: Data Transmission Rate:	DC-HSPA+ Download: Max. 42 Mbps; Upload: Max. 5.76 Mbps , TD-SCDMA Download: Max. 4.2 Mbps; Upload: Max. 2.2 Mbps , CDMA2000 EVDO Download: Max. 14.7 Mbps; Upload: Max. 5.4 Mbps
3G System: Frequency Band:	WCDMA 900/2100 , TD-SCDMA 1900/2100 , CDMA2000 (BC0) 800
system 4G
System 4G: Szybkość transmisji danych:	Download Max. 100 Mbps; Upload Max. 50 Mbps
4G System: Pasmo częstotliwości:	FDD LTE: B1/B3/B8 , TDD LTE: B38/B39/B40/B41
GPS/GNSS
GPS/GNSS: Channels:	32
GPS/GNSS: Protocol:	NMEA 0183
Rozszerzenie I/O
I/O Expansion: I/O Type:	XV-board
HMI
HMI: Rotary Switch:	Yes (0 ~ 9)
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-232 (konsola, bez izolacji) , 1 x RS-232, nieizolowany , 1 x RS-485, Non-isolated , 1 x RS-485 (2500 VDC, Isolated)
USB
USB: Porty:	1
USB: Specification:	USB 2.0 (Host)
Power
Power: Input Range:	+12 VDC ~ +48 VDC
Power: Consumption:	6.5 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	117 x 126 x 58 (W x L x H)
Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
