Główne cechy
- Wielofunkcyjny (6 AI, 2 AO, 3 DI i 3 DO)
- Wejścia/Wyjścia napięciowe lub prądowe wybierane za pomocą zworki
- Wysoka ochrona przed przepięciami wejść
- Wysoka ochrona przed napięciem wspólnym
- Regulowana szybkość próbkowania (Tryb Szybki/Normalny)
- Indywidualna konfiguracja kanałów
- Wykrywanie otwartego obwodu dla wyjść prądowych
- Ochrona przed przeciążeniem i zwarciem dla wyjść cyfrowych
- Konfigurowalne ustawienia wartości startowej i wartości bezpiecznej
- Wbudowany podwójny watchdog
Wprowadzenie

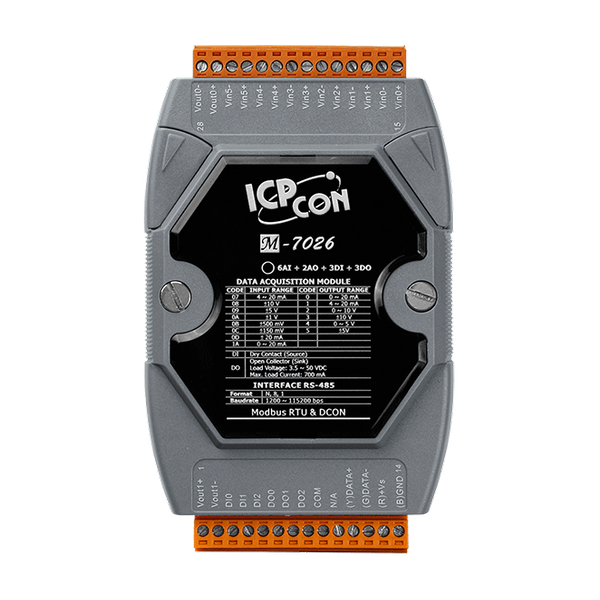

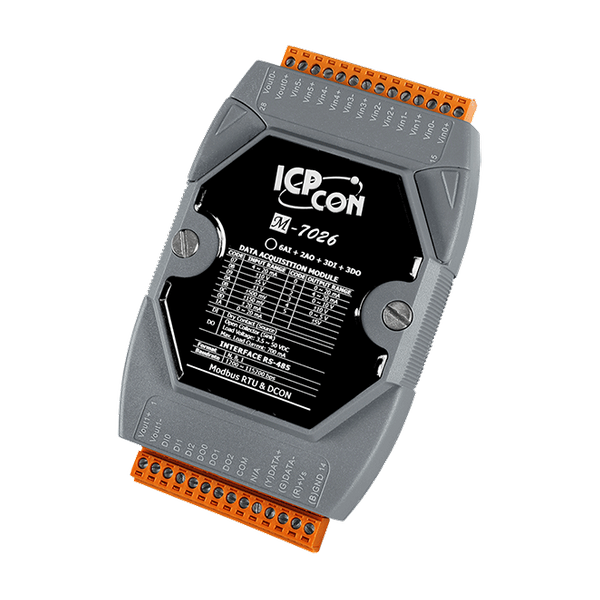

M-7026 to moduł wielofunkcyjny, który obejmuje 6 kanałów wejść analogowych, 2 kanały wyjść analogowych, 3 kanały wejść cyfrowych oraz 3 kanały wyjść cyfrowych. Umożliwia programowanie zakresu wejść na wszystkich kanałach analogowych (±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 ~ +20 mA, lub 4 ~ 20 mA), wyjścia analogowe są 12-bitowe przy 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ +20 mA lub +4 ~ +20 mA, a wszystkie wyjścia cyfrowe mogą być ustawione jako wyjścia alarmowe. Każdy kanał wejściowy może być skonfigurowany dla indywidualnego zakresu i zapewnia wysoką ochronę przed przepięciami do 240 Vrms. Wejścia/wyjścia napięciowe i prądowe są wybierane za pomocą zworki.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Maszyny przemysłowe
• Systemy spożywcze i napojowe
• Produkcja półprzewodników
• Systemy sterowania
Parametry techniczne:
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 6 Differential |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | Voltage: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ,
Current: ±20 mA , 0 ~ 20 mA, 4 ~ 20 mA (Jumper selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% of FSR ,
Fast Mode: ±0.5% or better |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz (total channels) ,
Fast Mode: 60 Hz (total channels) |
| Analog Input: Input Impedance: | Voltage: 2 MΩ ,
Current: 140 Ω |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Channel-to-Channel Isolation: | 400 VDC |
| Analog Input: Open Wire Detection: | For 4 ~ 20 mA Only |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Analog Output: Type: | Voltage ,
Current |
| Wyjście analogowe: Zakres: | Voltage: +0 ~ +5 VDC, +0 ~ +10 VDC, ±5 VDC, ±10 VDC ,
Current: +0 ~ +20 mA, +4 ~ +20 mA (Jumper Selectable) |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Open Wire Detection: | For 4 ~ 20 mA only |
| Analog Output: Voltage Output Capability: | 10 V @ 20 mA |
| Analog Output: Power-on Value: | Programmable |
| Analog Output: Safe Value: | Programmable |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 3 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Source |
| Digital Input/Counter: ON Voltage Level: | Close to GND |
| Digital Input/Counter: OFF Voltage Level: | Open |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 50 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 3 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +3,5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.8 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
