PMD-2201-SC

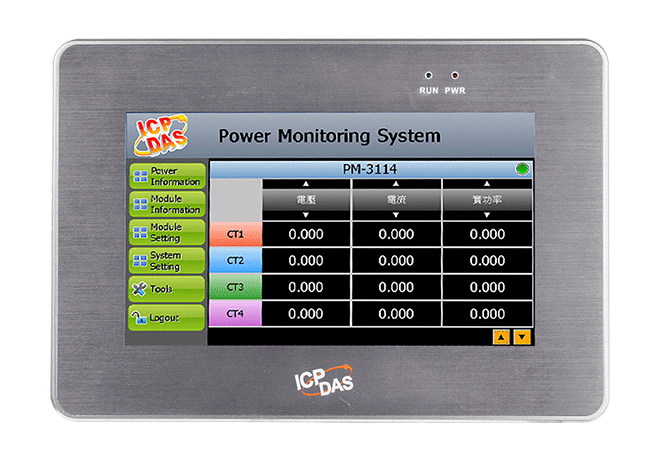

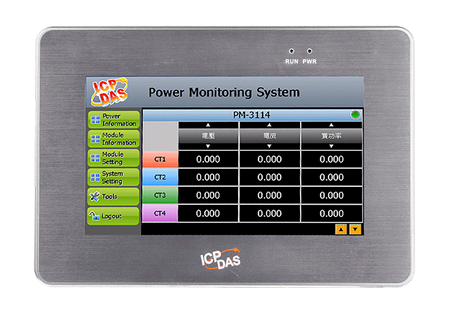

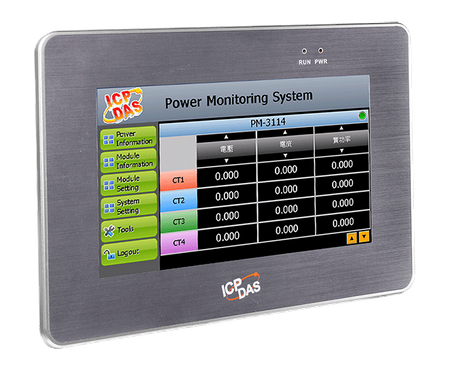

  • Koncentrator miernika mocy IIoT z panelem dotykowym 7" (Prosty Chiński) (RoHS)
  • PMD-2201-SC
  • PMD-2201-SC
  • PMD-2201-SC
  • PMD-2201-SC
  • PMD-2201-SC

Główne cechy

  • Działa w przeglądarkach, nie wymaga dodatkowego oprogramowania.
  • Bez programowania, edycja logiki sterowania na stronach internetowych.

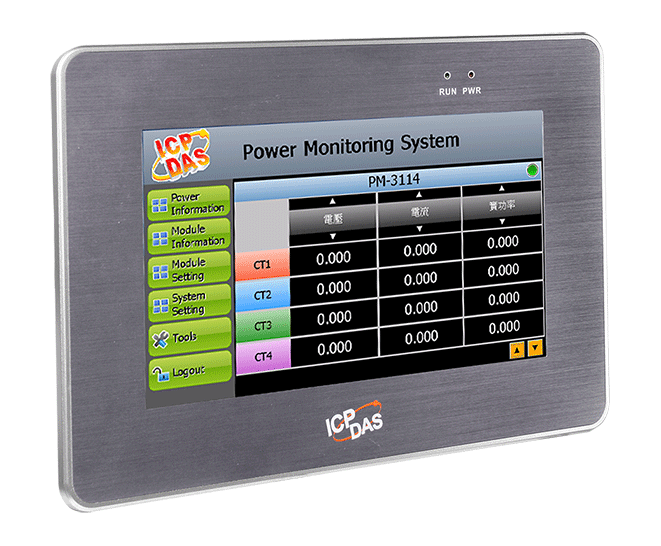

  • Obsługa 7" wyświetlacza TFT LCD (z panelem dotykowym) i PoE (Power over Ethernet).
  • Wsparcie maksymalnie "24 modułów ICP DAS Modbus Power Meter + 8 modułów Modbus I/O" (Maks. łącznie 16 modułów typu TCP).
    • Interfejsy COM1 i COM2 mogą indywidualnie podłączyć maks. 16 modułów Modbus RTU (w tym Power Meter & I/O Module).
    • Interfejs LAN może podłączyć maks. 16 modułów Modbus TCP (w tym Power Meter & I/O Module).
    • Wsparcie maksymalnie 4 mierników mocy serii ICP DAS PM-4324.
  • Wyświetlanie danych zasilania w czasie rzeczywistym lub historycznych przez przeglądarkę lub lokalny wyświetlacz. Raport statystyczny danych zasilania przez przeglądarkę.
  • Dostarczenie karty microSD do operacji rejestracji danych zasilania. Automatyczne wysyłanie i odzyskiwanie plików rejestracji danych po wznowieniu połączenia sieciowego.
  • Wbudowany silnik logiki IF-THEN-ELSE do zarządzania zapotrzebowaniem na energię.
  • Funkcja powiadamiania o alarmach poprzez LINE lub e-mail.
  • Dostosowanie operacji urządzeń w zależności od jego statusu zasilania poprzez moduły Modbus I/O.
  • Funkcja harmonogramu operacji modułów I/O (urządzeń).
  • Wsparcie protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
  • Wsparcie połączenia z platformą chmurową IoT (Microsoft Azure i IBM Bluemix) oraz oprogramowaniem ICP DAS IoTstar Cloud.

Wprowadzenie

PMD-2201 to inteligentny koncetrator liczników energii oparty na technologii webowej, zaprojektowany przez ICP DAS. Oferuje interfejs internetowy oraz szeroki zakres funkcji takich jak: zbieranie danych o zużyciu energii, kontrola logiczna, zarządzanie zapotrzebowaniem na energię, rejestrator danych, lokalny wyświetlacz/dane wyświetlane na stronie oraz funkcje powiadomień alarmowych. PMD-2201 umożliwia połączenia z inteligentnymi licznikami mocy ICP DAS poprzez interfejs RS-485 lub Ethernet, aby odczytać dane z urządzeń mierzonych przez te liczniki, a następnie w czasie rzeczywistym rejestrować te wartości w pliku rejestratora danych. PMD-2201 oferuje również funkcję automatycznego wysyłania plików rejestratora danych; wraz z oprogramowaniem PMC Data Server lub SCADA umożliwia zbieranie i analizę danych energetycznych. PMD-2201 jest wyposażony w 7" wyświetlacz TFT LCD (z panelem dotykowym) i przeznaczony do montażu panelowego. Zapewnia łatwy sposób przeglądania danych energetycznych i ustawiania parametrów systemowych lokalnie. Ponadto PMD-2201 posiada wbudowany serwer WWW, który umożliwia bezpośrednie połączenie przez przeglądarki w celu przeglądania danych energetycznych i konfigurowania parametrów systemu. PMD-2201 obsługuje również protokoły Modbus TCP/RTU, SNMP, FTP i MQTT do bezproblemowej integracji z systemami zarządzania SCADA/MES/IT/IoT. Oprócz modułów M-7000 I/O ICP DAS, PMD-2201 może być połączony ze standardowymi modułami Modbus TCP/RTU Slave. Współpracując z modułami I/O oraz funkcjami takimi jak wykonywanie reguł logicznych IF-THEN-ELSE i powiadomienia alarmowe, w tym LINE/e-mail, PMD-2201 oferuje bardziej przemyślane zarządzanie zapotrzebowaniem na energię i funkcje powiadomień alarmowych, a także jest w stanie przeprowadzać redukcję obciążenia urządzeń w razie potrzeby oraz umożliwia monitorowanie i kontrolę zużycia energii w czasie rzeczywistym. Podczas budowy systemu zarządzania i monitorowania energii przy użyciu PMD-2201 nie jest wymagana programowanie; wszystkie ustawienia można wykonać kilkoma kliknięciami na stronie internetowej, co pozwala użytkownikowi szybko przeglądać dane energetyczne urządzeń i dalej przetwarzać te dane na potrzeby statystyki i analizy. PMD-2201 stanowi łatwe w użyciu i proste do budowy kompleksowe rozwiązanie do zarządzania i monitorowania energii, które zapewnia bardziej efektywne wykorzystanie energii.

Zastosowania

Pomiar, monitorowanie i zarządzanie energią

pixel
Parametry techniczne:
Product Range:
PMD Series
Software
Software: Protocol:
• Modbus TCP/RTU for SCADA software
,
• FTP Client & Server
,
• SNMP & SNMP Trap
,
• MQTT Client (Message Publish & Subscribe; non-SSL & SSL)
,
• DDNS
Software: Function:
• Web Interface & Local Display for Configuration
,
• IF-THEN-ELSE Logic operation (Unlimited rule supported)
,
• Power meters & I/O modules monitoring and control
,
• Data Logger operation
,
• Timer operation (Unlimited set supported)
,
• Schedule operation (More Powerful; Unlimited set supported)
,
• Internal Register operation (70 set supported)
,
• Instant message sending function (LINE Notify)
,
• non-SSL & SSL Email sending function
,
• SNTP Time Synchronization
Software: Power Management:
• Power Data Display
,
• Historical Power Data Report
,
• Power Demand Management
,
• PUE Setting and Display
Software: IoT Service Integration:
• ICP DAS IoTstar IoT Cloud Management Software
,
• Microsoft Azure IoT Cloud platform
,
• IBM Bluemix IoT Cloud platform
Moduł CPU
CPU Module: CPU:
32-bit ARM CPU(1GHz)
CPU Module: Storage Expansion:
microSD socket with 4 GB microSD card (support up to 32 GB microSDHC card)
Wyświetl
Display: Size:
7" (16:9)
Display: Backlight Life:
20,000 hrs
Display: Brightness:
400 cd/m2
Display: Resolution:
800 x 480
Display: Touch Panel:
4-wire, resistive type; light transmission: 80 %
Display: Contrast Ratio:
20.834027777778
Wskaźniki LED
LED Indicators: Status:
1 x Power
,
1 x Running
Rozszerzenie I/O
I/O Expansion: Remote Module Support:
M-7000/DL/IR Series Module
,
Modbus RTU Slave Module
,
Modbus TCP Slave Module
I/O Expansion: Power Meter:
PM Series Modbus meter

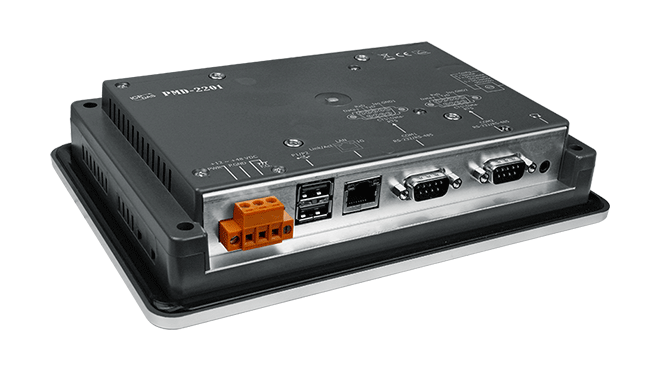

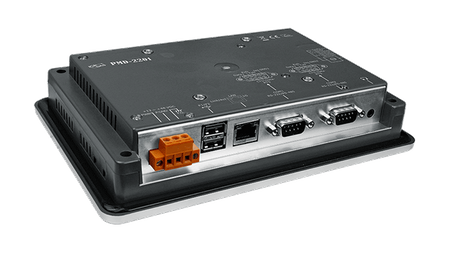

ETHERNET

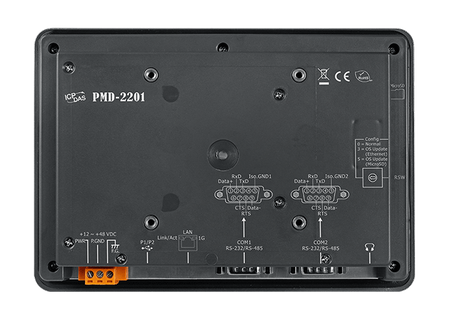

Ethernet: Porty:
RJ-45 x 1, 10/100/1000 Base-TX (LED indicators) (Auto-negotiating, Auto MDI/MDI-X)

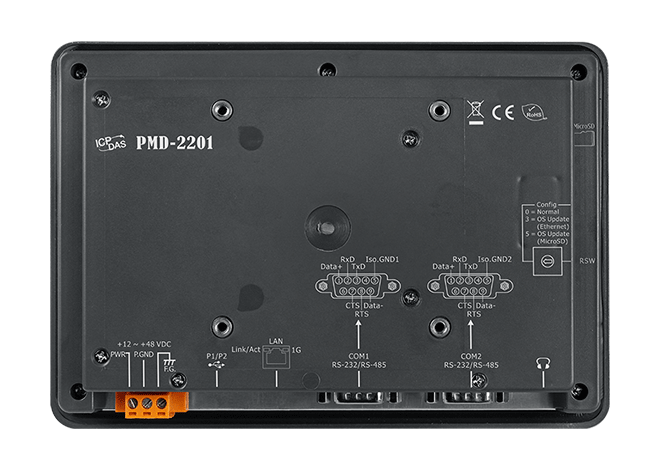

Porty COM
Porty COM: Porty:
COM 1: RS-485 (Data+, Data-); 2500 VDC isolated
,
COM 2: RS-485 (Data+, Data-); 2500 VDC isolated
Power
Power: Input Range:
12 ~ 48 VDC
Power: Consumption:
6 W
Power: Powered from PoE:
Yes, IEEE 802.3af
Mechaniczny
Mechanical: Dimensions (mm):
213 x 148 x 44 (W x H x D)
Mechanical: Panel Cut-Out (mm):
197 x 133, ±1 (W x H)
Mechanical: Installation:
Panel Mounting, VESA (75 x 75) Mounting
Mechanical: Ingress Protection Rating:
Front panel: NEMA 4/IP65
Środowisko
Environment: Operating Temperature:
-10 ~ +60 °C
Environment: Storage Temperature:
-20 ~ +70 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
