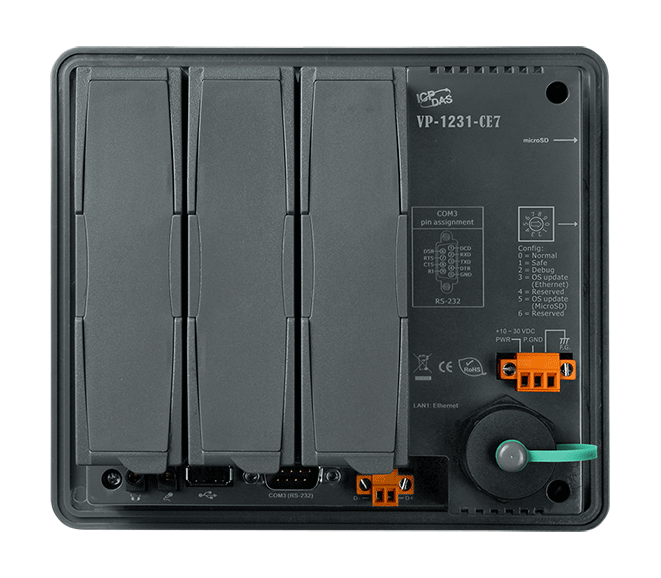

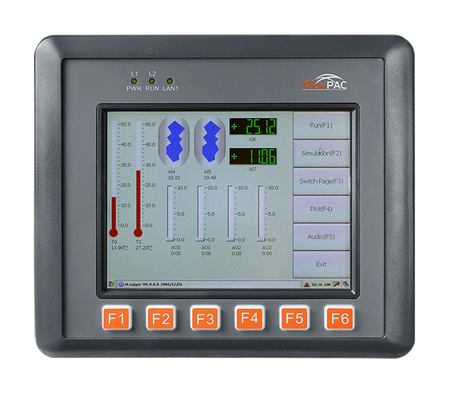

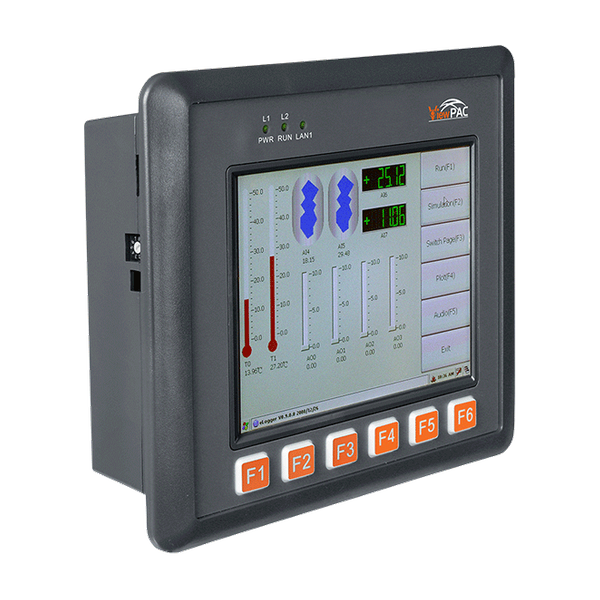

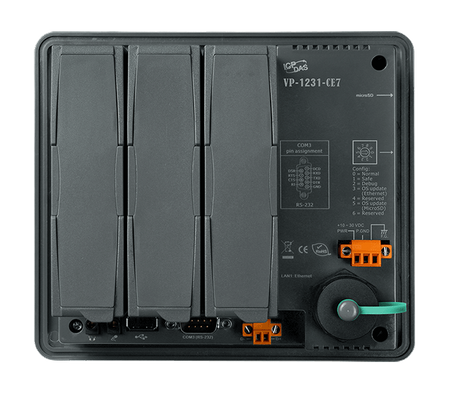

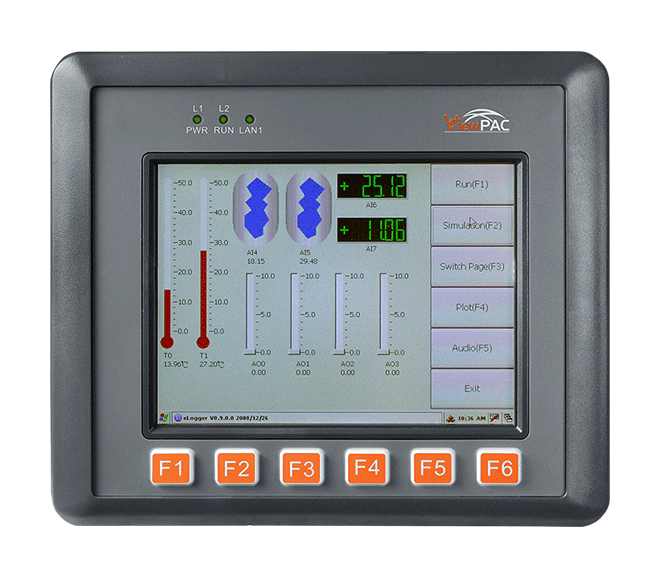

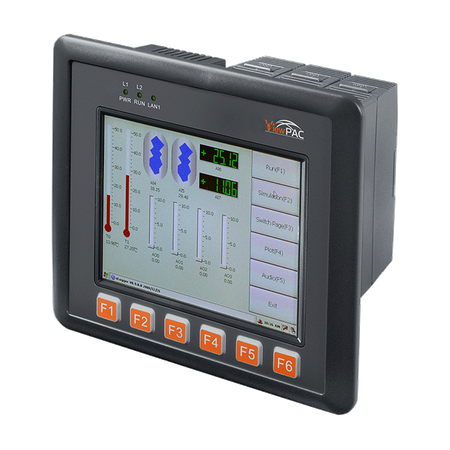

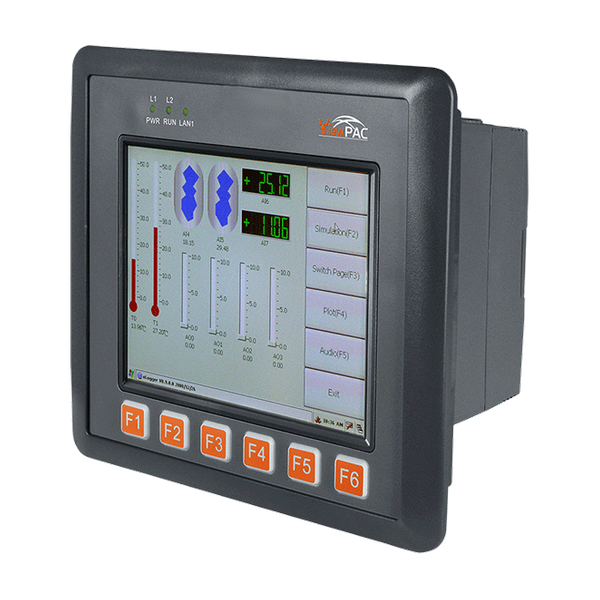

Name: VP-1231-CE7
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Cortex-A8, 1 GHz CPU
• 5.7" TFT LCD z panelem dotykowym
• Windows CE 7.0
• Twarda funkcjonalność czasu rzeczywistego
• Bogate wsparcie programowe
• Różnorodne pamięci i magazyn danych
‣ 512 MB SDRAM i 256 MB Flash
‣ 16 KB EEPROM i 128 KB MRAM do przechowywania danych
‣ 1 x gniazdo microSD z jedną kartą microSD
• Różnorodne interfejsy komunikacyjne
‣ 1 x port Ethernet 10/100/1000BASE-T
‣ 2 x porty szeregowe (RS-232/485)
‣ 1 x USB 2.0 (host)
• Gumowa klawiatura z 6 klawiszami
• Wbudowany zegar czasu rzeczywistego
• 64-bitowy numer seryjny sprzętu do ochrony oprogramowania
• 3 x gniazda rozszerzeń I/O
• 3 x wskaźniki LED
• Audio z wejściem mikrofonowym i wyjściem słuchawkowym
• Wbudowany podwójny timer nadzorczy
• Przedni panel zgodny z IP65
• Temperatura pracy: -20 ~ +70 °C

Wprowadzenie

VP-1231-CE7 to jednostki ViewPAC oparte na CE7, które łączą komputer, I/O i interfejs operatora w jedną całość, oferując idealne rozwiązanie do integracji HMI, akwizycji danych i sterowania w jednym PAC. Wyposażone są w procesor ARM Cortex-A8 (32-bit, 1 GHz), TFT LCD oraz różnorodne porty wejścia/wyjścia (USB, Ethernet, RS-232/485). Lokalne gniazda I/O umożliwiają korzystanie z naszych modułów I/O serii I-8K i I-87K, a zdalne rozszerzenie I/O umożliwia korzystanie z naszych modułów I/O Ethernet i RS-485. Zaprojektowane do pracy w szerokim zakresie temperatur od -10 °C do 60 °C, bezwiatrakowa konstrukcja oferuje maksymalną niezawodność bez ruchomych części. Windows Embedded Compact 7 to komponetowy, twardo rzeczywisty, wysokowydajny i wysoce niezawodny system operacyjny. CE7 zapewnia bogate wrażenia użytkownika i unikalne połączenie z komputerami PC, serwerami, usługami i urządzeniami z systemem Windows.

Parametry techniczne:

Product Range:	WinCE ViewPAC
Software
Software: OS:	Windows CE 7.0
Software: Service:	FTP server, Web server (supports VB script, JAVA script), SQL Compact Edition 3.5
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net 2008
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1.0 GHz
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	512 MB SDRAM, 256 MB Flash
Main Unit: Storage:	4 GB microSD card (up to 32 GB)
Main Unit: Non-Volatile Memory:	128 KB MRAM, 16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Wyświetlacz: Typ:	TFT LCD
Display: Size:	5.7" (4:3)
Display: Backlight Life:	20,000 hours
Display: Brightness:	400 cd/m2
Display: Resolution:	640 x 480
Display: Touch Panel:	4-wire, resistive type; light transmission: 80 %
Display: Color:	16 bit RGB, 64 K full Colors
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power, 1 x Ethernet, 3 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	3
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
HMI: Rubber Keypad:	6 Keys
Audio
Audio: Jack:	Microphone-in and Earphone-out
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-232, 1 x RS-485 (2500 VDC Isolated)
USB
USB: Porty:	1 x USB 2.0
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Consumption:	0.3 A @ 24 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	182 x 158 x 125 (W x L x H)
Mechanical: Panel Cut-Out (mm):	153 x 136, ±1 (W x H)
Mechanical: Installation:	Panel mounting
Mechanical: Ingress Protection Rating:	Front panel: NEMA 4/IP65
Mechanical: Weight:	675 g
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
