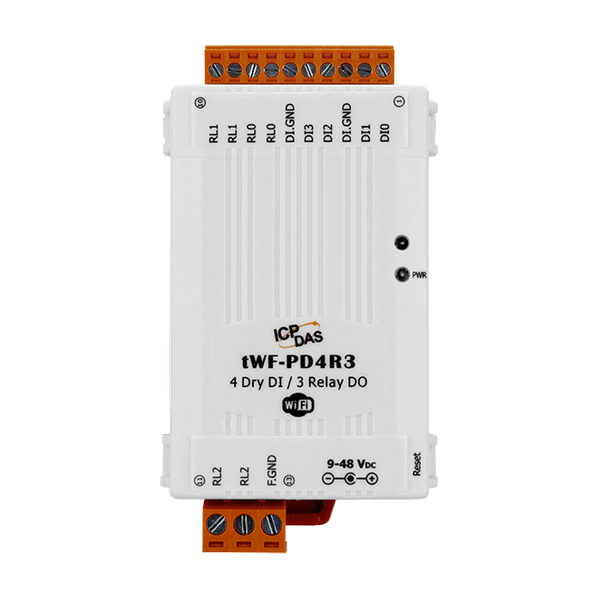

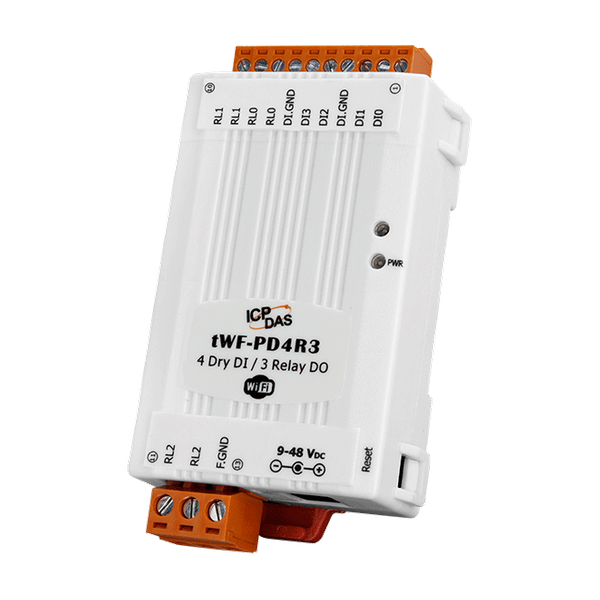

Name: tWF-PD4R3
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Moduł zdalnego I/O komunikujący się przez Wi-Fi
• Obsługa trybów Access Point (AP) i Station (STA)
• Obsługa aplikacji PC, aplikacji Android, przeglądarki internetowej (HTML)
• Obsługa protokołu MODBUS TCP
• Wyjścia przekaźnikowe
• Wejście na suche styki z izolacją fotokopułową
• Wszystkie kanały DI oferują 32-bitowe liczniki
• Szeroki zakres zasilania: 9 ~ 48VDC

Wprowadzenie

Moduł tWF-PD4R3 posiada połączenie WLAN zgodne ze standardami IEEE802.11b/g/n. Dzięki popularności infrastruktury sieci 802.11, moduł tWF-PD4R3 umożliwia łatwe włączanie łączności bezprzewodowej do systemów monitoringu i sterowania. Obsługują również protokół Modbus TCP i konfigurację szyfrowania sieci, co umożliwia doskonałą integrację z oprogramowaniem SCADA, aplikacjami HMI Modbus i oferuje łatwy i bezpieczny dostęp dla użytkowników z dowolnego miejsca i o każdej porze.

Zastosowania

• Wszystkie rodzaje sterowania włącz/wyłącz
• Automatyka budynkowa
• Automatyka bezpieczeństwa
• Automatyka maszyn
• Automatyka przemysłowa
• Zdalna diagnostyka
• Zdalne utrzymanie
• Sprzęt testowy

Parametry techniczne:

Product Range:	Wi-Fi
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Yes , ±4 kV for Power
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x Status
Wi-Fi
Wi-Fi: Standard:	IEEE 802.11 b/g/n
Wi-Fi: Mode:	Access Point (Limited AP) & Station (STA)
Wi-Fi: Encryption:	Open,WEP, WPA2
Wi-Fi: Data Transmission Rate:	Data Rate, 2.4 GHz
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	4
Wejście cyfrowe/licznik: Typ:	Styk suchy
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink
Digital Input/Counter: ON Voltage Level:	Close to GND
Digital Input/Counter: OFF Voltage Level:	Open
Digital Input/Counter: Max. Counts:	32-bit (4294967295)
Digital Input/Counter: Frequency:	20 Hz Max.
Digital Input/Counter: Isolation:	Photo-Isolation 3750 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	3 x Form A
Wyjście przekaźnikowe: Typ:	Form A: Power Relay
Relay Output: Contact Rating:	Form A: , DC 30V/5A , AC 250V/5A
Relay Output: Operate Time:	5 ms
Relay Output: Release Time:	5 ms
Relay Output: Power on Value:	Yes(OFF)
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+9 VDC ~ +48 VDC
Power: Consumption:	0.7W Max.
Mechaniczny
Mechanical: Dimensions (mm):	52 x 97 x 27 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
