Główne cechy
- Wbudowany serwer WWW
- Web HMI
- Wsparcie dla protokołów Modbus TCP i Modbus UDP
- Bezpieczeństwo komunikacji
- 2-portowy przełącznik Ethernet dla topologii Daisy-Chain
- Podwójny watchdog
- Połączenie I/O Pair
- Wbudowane I/O
- Wejście termopary: 10 kanałów
- Wyjście cyfrowe: 3 kanały
Wprowadzenie

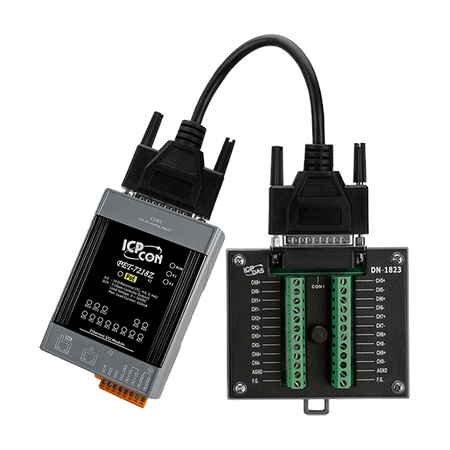

Wersja „Z” jest kolejnym kamieniem milowym w rozwoju serii termopar i świadczy o doskonałości produktów ICP DAS. PET-7218Z jest specjalnie zaprojektowany do niezwykle dokładnych pomiarów termopar i posiada automatyczną kompensację zimnego złącza dla każdego kanału, co zapewnia spójność wyników pomiarów temperatury oraz stabilność wyjścia temperatury w terenie. Obsługiwane są zarówno prądowe, jak i napięciowe wejścia. Kolejną cechą jest możliwość indywidualnej konfiguracji dziesięciu kanałów wejściowych dla różnych rodzajów wejść analogowych. Wbudowane są również mechanizmy wykrywania otwartych termopar oraz ochrony ESD/EFT/Surge. Sześć/pięć kanałów wyjść cyfrowych można ustawić jako wyjścia alarmowe, które mają ochronę przed zwarciem i przeciążeniem.
Zastosowania
Automatyka budynków, Automatyka fabryk, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka, Sprzęt testowy.
| Product Range: | ET-7200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O, PoE |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 10 (Differential) |
| Wejście analogowe: Typ: | Voltage ,
Natężenie ,
Thermocouple |
| Analog Input: Stable and Consistent Temperature Output: | Yes |
| Wejście analogowe: Zakres: | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V ,
±20 mA, 0 to 20 mA, 4 to 20 mA (Requires Optional External 125 Ω Resistor) ,
Thermocouple (J, K, T, E, R, S, B, N, C, L, M, and LDIN43710) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR or better |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (total channels) |
| Analog Input: Input Impedance: | >300 kΩ |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
| Wejście analogowe: Izolacja: | ±400 VDC, Virtual Channel to Channel Isolation |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 3 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 to +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.3 W (max.) |
| Power: Powered from PoE: | IEEE 802.3af, Class1 |
| Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 76 x 120 x 38 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 to 90% RH, Non-condensing |
| Status: | Available soon |
