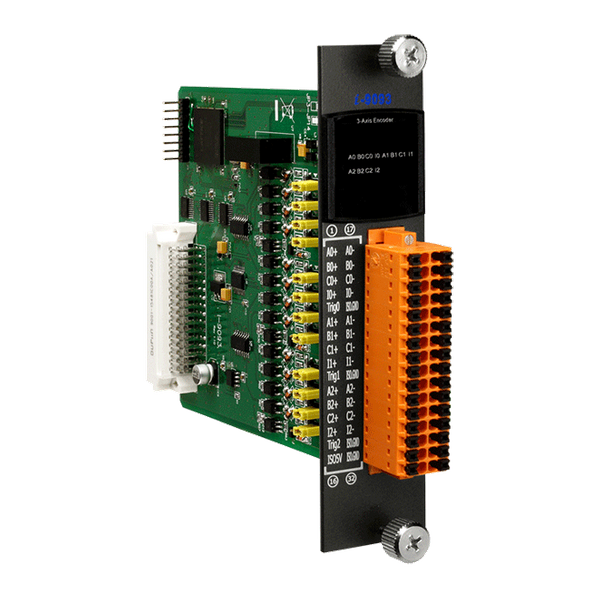

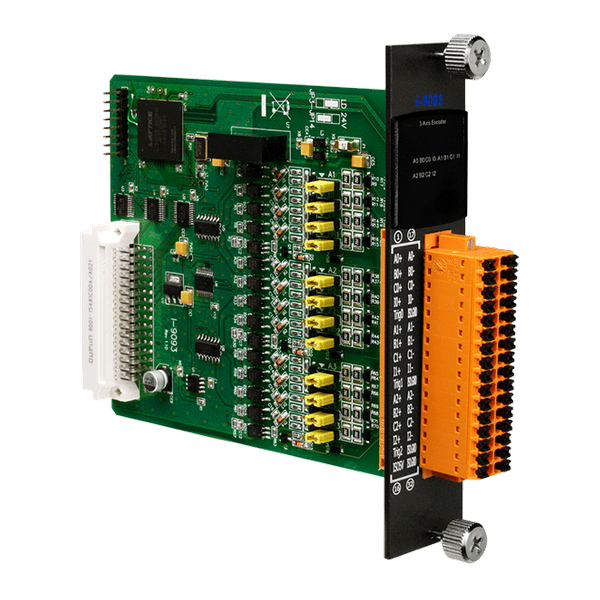

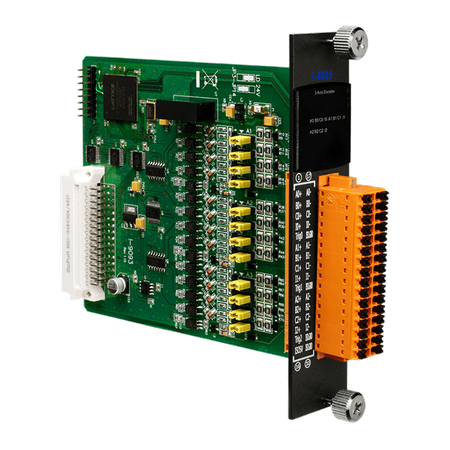

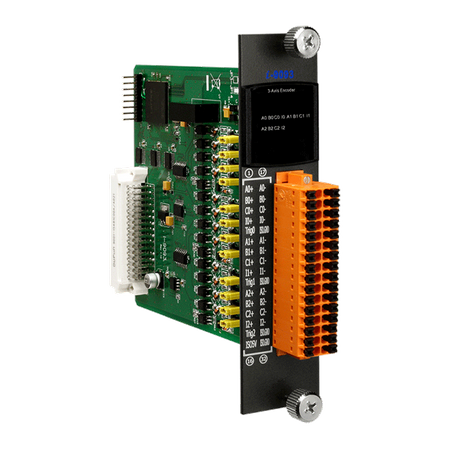

Name: I-9093
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 3-osiowy, 32-bitowy licznik enkodera
• Maksymalna częstotliwość liczenia: 6 MHz
• Wejście enkodera: sygnały A, B, C różnicowe
• Tryby enkodera: kwadraturowy, CW/CCW, PULSE/DIR
• Wyjście z funkcją porównania i wyzwalania
• Wybieralne sygnały reset/latch

Wprowadzenie

I-9093 obejmuje 3-osiowy enkoder z funkcją wyzwalania porównawczego. Może generować okresowy sygnał wyzwalający, gdy silnik osiągnie określoną pozycję. Określona pozycja nazywana jest punktem przełamania i działa podobnie do przełącznika, który jest aktywowany po przekroczeniu przez silnik określonej pozycji. Aby używać funkcji wyzwalania porównawczego, należy ustawić punkt początkowy (P) i okres wyzwalania dla kolejnych punktów (D). Sygnał wyzwalający jest linią we/wy, którą można użyć do uruchomienia innego urządzenia. Na przykład, gdy silnik osiąga określoną pozycję, sygnał wyzwalający może uruchomić migawkę aparatu, aby uchwycić obraz do detekcji wad. Wszystkie operacje porównania pozycji i wyjścia impulsu wyzwalającego są automatycznie wykonywane przez układ sprzętowy. Nie ma potrzeby wykonywania obliczeń programowych podczas działania systemu. I-9093 upraszcza projekt systemu i znacząco zwiększa jego wydajność.

Zastosowania

• Operacje akwizycji danych
• Systemy inspekcji optycznej przy użyciu linii skanowania
• Przechwytywanie obrazu
• Pomiar pozycji

Parametry techniczne:

Product Range:	I-9K/I-97K Series
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 12 x Status
Wejście enkodera
Wejście enkodera: Liczba osi:	3
Wejście enkodera: Tryb:	Quadrant , CW/CCW , Pulse/Dir
Wejście enkodera: Rozdzielczość:	32-bit
Encoder Input: Response Speed:	Quadrant: 2 MHz Max. , CW/CCW: 6 MHz , Pulse/Dir: 6 MHz
Encoder Input: Programmable Digital Filter:	1 ~ 250 μs
Encoder Input: Photo-isolation:	2500 VDC
Encoder Input: Input Level:	ON Voltage Level: +3.5 VDC ~ +5 VDC Or 10 VDC ~ 24 VDC (Jumper Select) , Off Voltage Level: +0.8 VDC Max.
Compare Trigger Output
Compare Trigger Output: Channels:	3
Compare Trigger Output: Load Voltage:	5 ~ 48 V
Compare Trigger Output: Max. Load Current:	100 mA
Compare Trigger Output: Trigger Pulse Width:	10 μs ~ 128 μs
External Latch Input
External Latch Input: Channels:	3
External Latch Input: Input Level:	ON Voltage Level: +3.5 VDC ~ +5 VDC or +10 VDC ~ +24 VDC (Jumper Select) , OFF Voltage Level: +0.8 VDC Max.
Power
Power: Consumption:	2 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	31 x 134 x 144 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
