Główne cechy
- Obsługiwane protokoły OPC UA Server / Client oraz MQTT Client
- Wsparcie dla RESTful API przez HTTP i HTTPS
- Możliwość równoczesnego wykonywania OPC UA, MQTT oraz RESTful API
- Wspierane skalowanie dla konwertowania sygnału analogowego
- Możliwość definiowania funkcji logicznych: IF, THEN, ELSE
- Planowanie: wykonywanie zdefiniowanych reguł o określonym czasie
- Rejestrowanie zdarzeń: zapis zmian wejść/wyjść dla śledzenia urządzenia
- Wsparcie dla oprogramowania zarządzającego IoTstar Cloud
- Wbudowany serwer WWW zapewniający interfejs użytkownika
- Kanały I/O: 10 wejść termopar, 3 wyjścia cyfrowe
- Podwójny port Ethernet do topologii łańcuchowej
- Zgodność ze standardem Power over Ethernet (PoE) IEEE 802.3af
Wprowadzenie

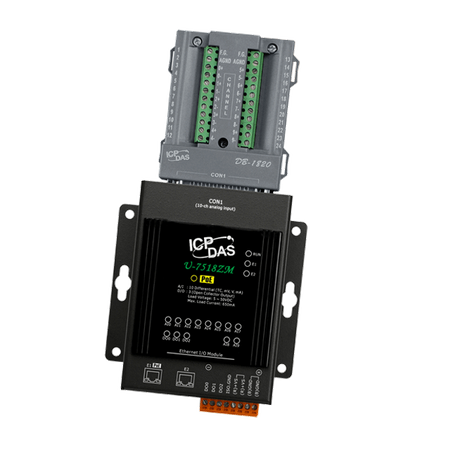

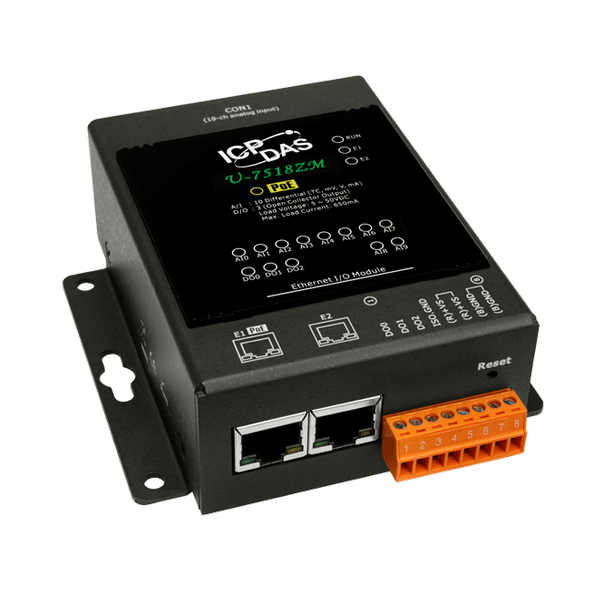

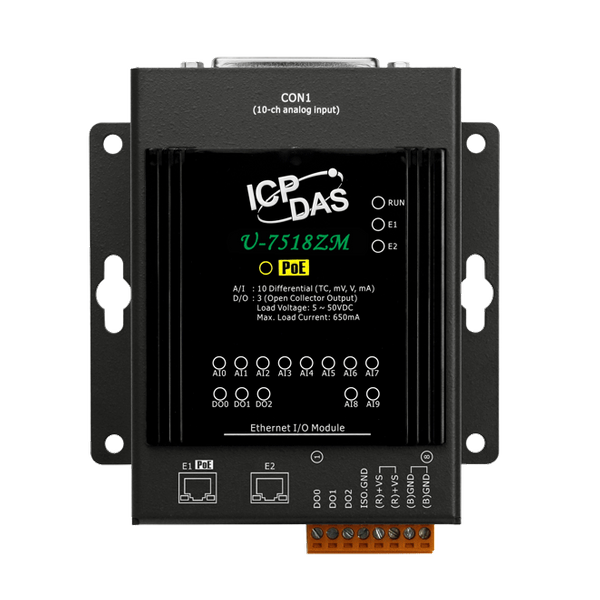

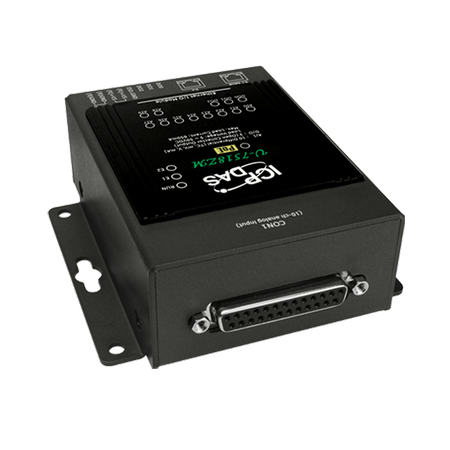

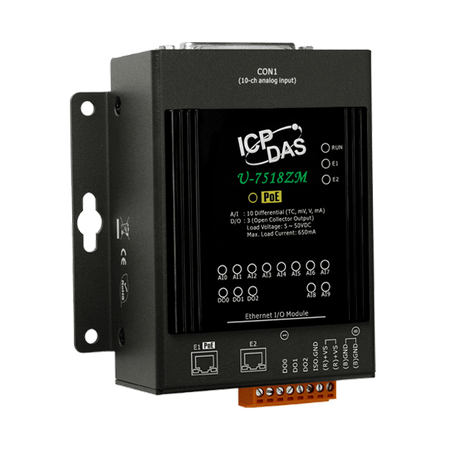

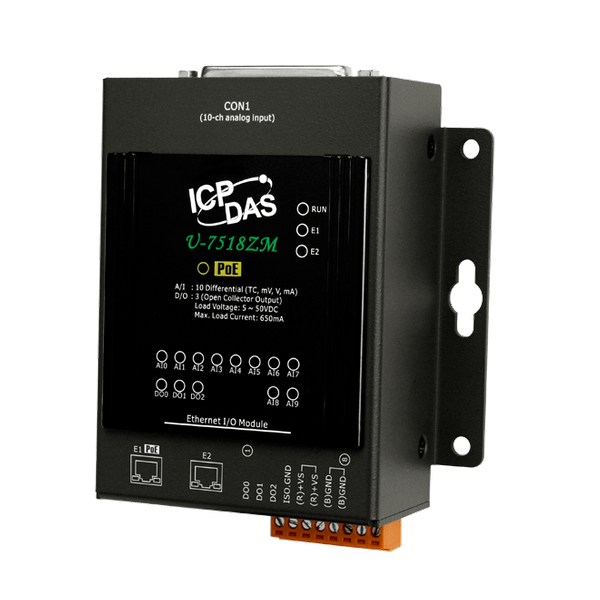

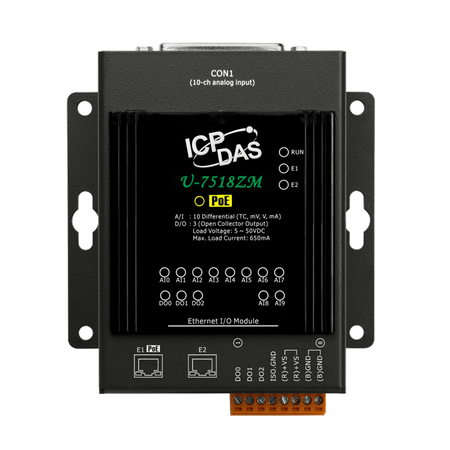

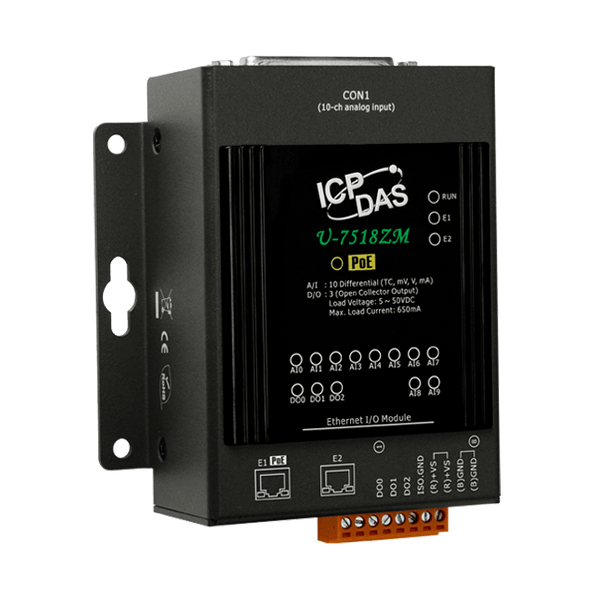

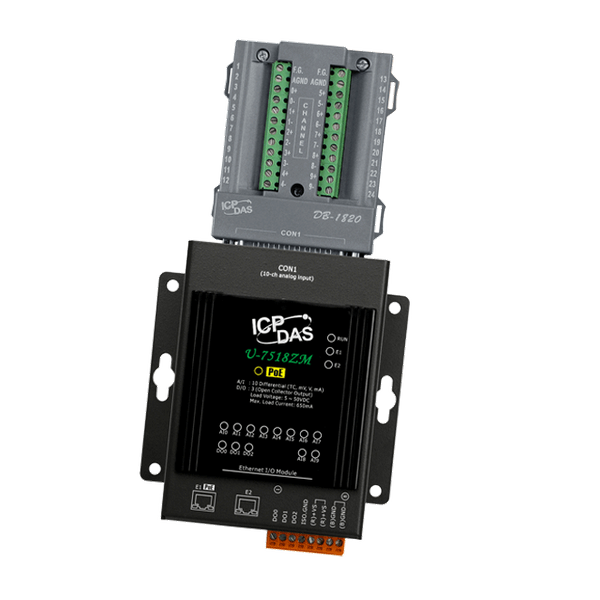

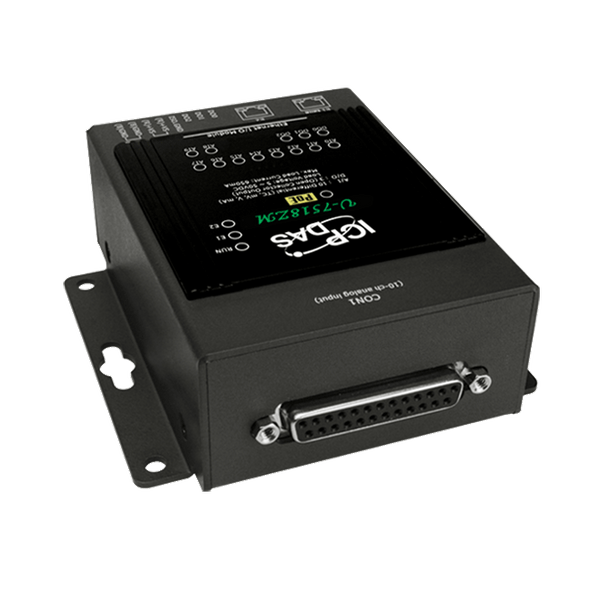

U-7518ZM/S to moduł I/O UA oferujący 10 wejść termoparowych oraz 3 kanały wyjść cyfrowych. Posiada wbudowany przełącznik Ethernet z dwoma portami, umożliwiając topologię łańcuchową. Okablowanie jest znacznie prostsze i może obniżyć całkowity koszt okablowania i przełączników. Spełnia specyfikację Power over Ethernet (PoE) zgodną z IEEE 802.3af (Klasa 2). Dzięki temu może być zasilany przez sieć Ethernet, co zapewnia większą elastyczność i efektywność, upraszczając projekt systemu, oszczędzając miejsce oraz zmniejszając liczbę przewodów i gniazd. Moduł oferuje interfejs WWW do konfiguracji, kontroli i monitorowania modułów, połączeń oraz stanu I/O za pomocą przeglądarki internetowej. Jest to proste, szybkie i nie wymaga dodatkowej aplikacji.
W komunikacji przemysłowej, UA I/O oferuje protokoły OPC UA Server / Client, MQTT Client oraz RESTful API (mogą działac jednocześnie). Użytkownicy mogą wybrać tryb sieciowy odpowiedni do swoich zastosowań oraz przesyłać wartości z wbudowanych kanałów I/O do systemu chmurowego lub kontrolnego w celu wyświetlania, analiz lub strategii zarządzających. Wspiera skalowanie, umożliwiające konwersję sygnału analogowego na bardziej czytelną wartość. Wsparcie funkcji logicznych: IF, THEN, ELSE, umożliwiających definiowanie warunków i akcji dla punktów I/O oraz wirtualnych; oferuje funkcję planowania do wykonywania zdefiniowanych reguł w określonym czasie; wspiera RESTful API, umożliwiające odczyt/zapis I/O i punktu wirtualnego przez HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 10 (Differential) |
| Wejście analogowe: Typ: | Voltage, Current, Thermocouple |
| Analog Input: Stable and Consistent Temperature Output: | Yes |
| Wejście analogowe: Zakres: | ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ,
±2.5 V, ±20 mA, 0 to 20 mA, 4 to 20 mA ,
(Requires Optional External 125 Ω Resistor) ,
Thermocouple (J, K, T, E, R, S, B, N, C, L, M, and LDIN43710) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR or better |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Sample/Sec. (Total) |
| Analog Input: Input Impedance: | > 300 kΩ |
| Analog Input: Common Mode Rejection: | 150 dB (min.) |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: Zero Drift: | ±0.5 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/°C |
| Wejście analogowe: Izolacja: | ±400 VDC, Virtual Channel to Channel Isolation |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 3 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | RJ-45 x 2, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.3 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 114 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
