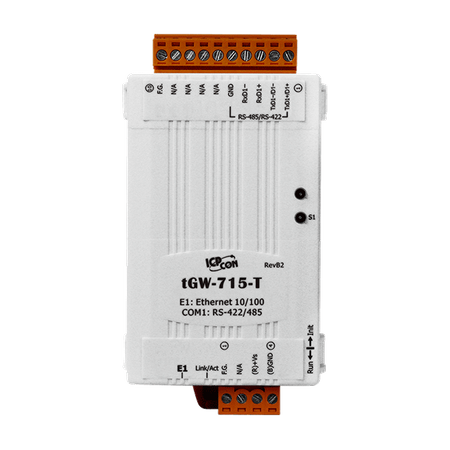

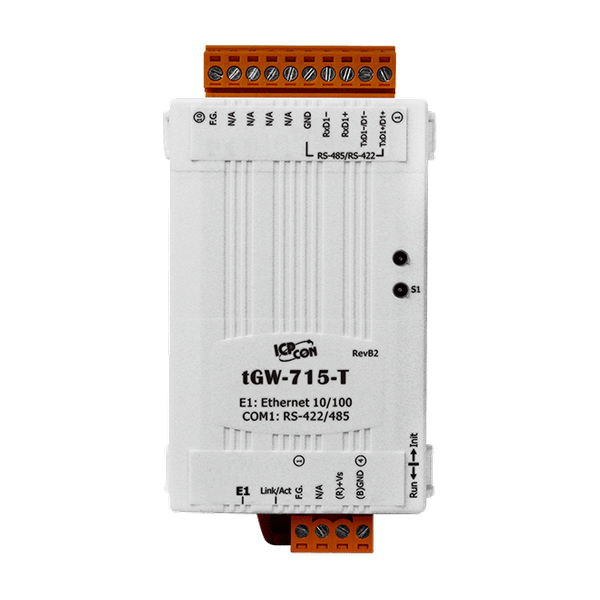

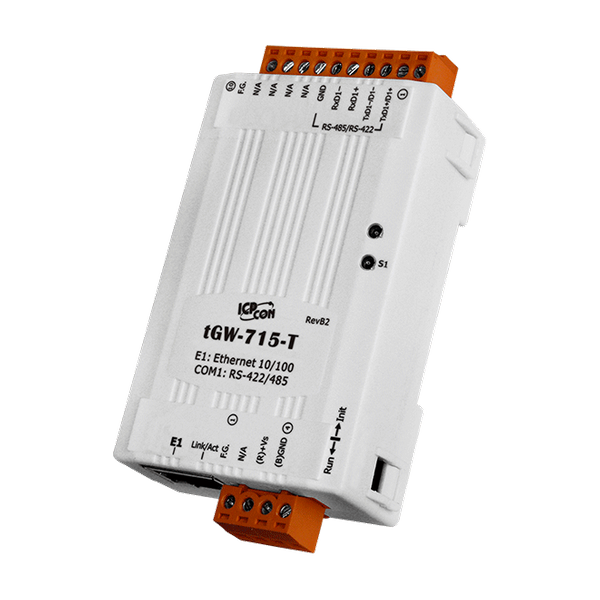

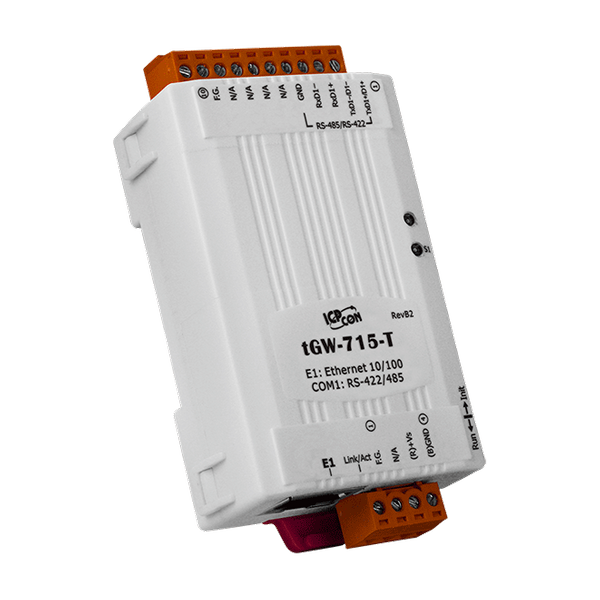

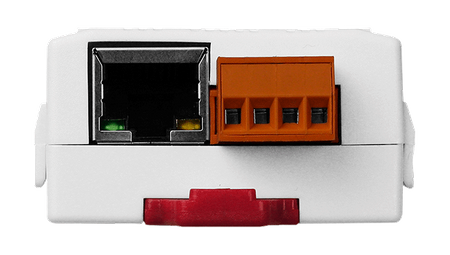

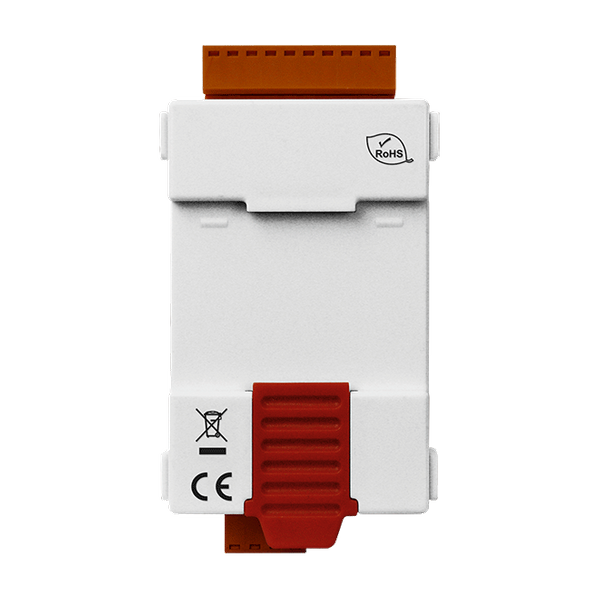

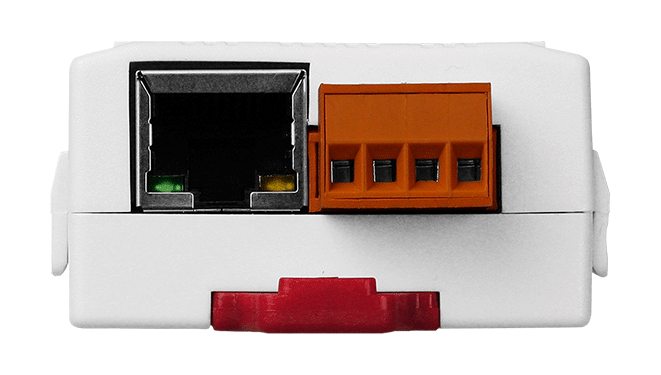

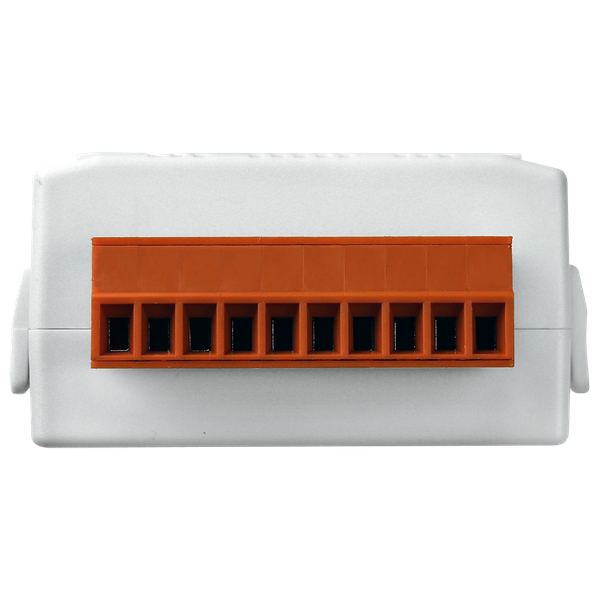

Name: tGW-715-T
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP master i slave
Obsługuje Modbus RTU/ASCII master i slave
Maks. połączeń TCP (masterów) na port szeregowy: 32
Pamięć cache odczytu zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje odpowiedź UDP do wykrywania urządzeń (UDP Search)
Statyczna konfiguracja IP lub DHCP
Miniaturowy serwer Web do konfiguracji (HTTP)
Automatyczne sterowanie kierunkiem RS-485
Złącze blokowe ułatwiające okablowanie
Ekonomiczny brama Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i obecnie jest najczęściej dostępnym środkiem do łączenia urządzeń elektronicznych przemysłowych. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemem, który mierzy temperaturę i wilgotność i przekazuje wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z zdalną jednostką końcową (RTU) w systemach SCADA (Supervisory Control and Data Acquisition).

tGW-700 to brama Modbus TCP do RTU/ASCII, która umożliwia komunikację hosta Modbus/TCP z urządzeniami szeregowymi Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenia długości kabla starszych urządzeń komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji połączeniowej w parze (oraz aplikacji serial-bridge lub serial-tunnel) i może przesyłać dane przez TCP/IP między dwoma urządzeniami Modbus RTU/ASCII, co jest przydatne podczas łączenia komputerów mainframe, serwerów lub innych urządzeń szeregowych, które korzystają z protokołów Modbus RTU/ASCII i nie mają samodzielnie możliwości komunikacji przez Ethernet.

Funkcja pamięci cache odczytu jest używana do przechowywania poprzednich żądań i odpowiedzi w buforze pamięci modułu tGW-700. Gdy inne kontrolery master HMI/SCADA wysyłają te same żądania do tego samego urządzenia RTU slave, buforowana odpowiedź jest natychmiast zwracana. Cecha ta znacznie redukuje obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje prawdziwą funkcjonalność Power over Ethernet (PoE) zgodną z IEEE 802.3af (klasyfikacja, Klasa 1) za pomocą standardowego kabla Ethernet kategorii 5, aby odbierać zasilanie z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z adaptera DC. Moduł tGW-700 jest zaprojektowany dla bardzo niskiego zużycia energii, co redukuje ukryte koszty wynikające ze wzrostu cen paliwa i energii elektrycznej, zwłaszcza gdy zainstalowano dużą ilość modułów. Redukcja zużycia energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyzacja fabryk, budynków i domów
Zdalna diagnostyka i zarządzanie
Monitorowanie słoneczne

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED)
Porty COM
Porty COM: Porty:	1 x RS-485/422
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
