Główne cechy
• 30 pojedynczych/15 różnicowych kanałów wejściowych (wybierane za pomocą zworki)
• Zakres wejściowy: ±1.25 V, ±2.5 V, ±5 V, ±10 V, ±20 mA
• Zakres wejściowy: ±20mA
• 14-bitowy przetwornik A/C 100 KHz
• Tryb wyzwalania A/C: Ankietowanie, Przerwanie
Wprowadzenie

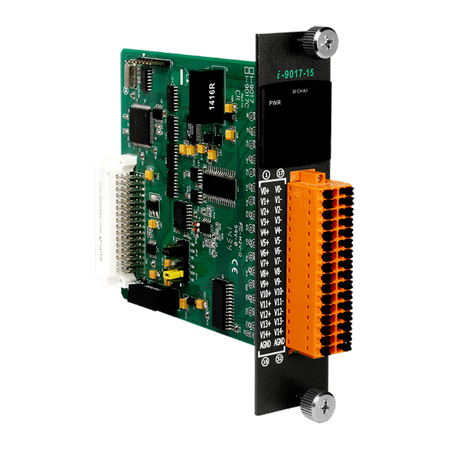

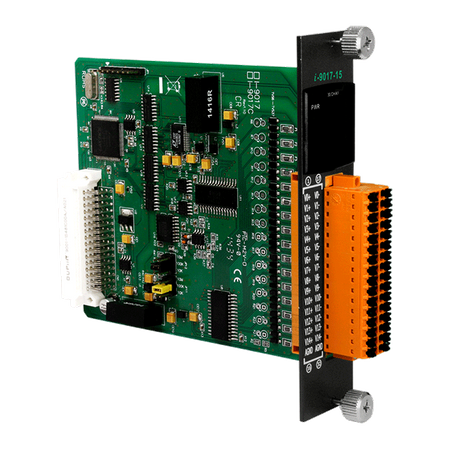

Moduły I-9017-15/I-9017C-15 to wysokowydajne moduły wejść analogowych z 14-bitową rozdzielczością i częstotliwością próbkowania do około 90K S/s. I-9017-15 oferuje do 30 jednokanałowych wejść lub 15 różnicowych kanałów wejściowych, które można wybrać za pomocą ustawienia zworek. I-9017C-15 oferuje do 15 różnicowych kanałów wejściowych do pomiaru prądu. Oba moduły posiadają kwalifikacje do ochrony ESD 4 kV oraz izolację między modułami 2500 Vrms.
Zastosowania
• System szybkiego akwizycji danych
• Monitorowanie i sterowanie procesami
• Analiza drgań
• Generator wzorców cyfrowych z portu I/O
Parametry techniczne:
| Product Range: | I-9K/I-97K Series |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 30-ch Single-ended/15-ch Differential |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | Voltage: ±1.25 V, ±2.5 V, ±5 V, ±10 V ,
Current: -20 mA ~ +20 mA ,
(Requires Optional External 125 Ω Resistor) |
| Wejście analogowe: Rozdzielczość: | 14-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | Single Channel Polling Mode: about 90K S/s ,
Single Channel Interrupt Mode: 50K S/s ,
15-channel Scan Mode : 16 K S/s |
| Analog Input: Bandwidth: | 100 KHz |
| Analog Input: Input Impedance: | 20 K, 200 K, 20 M (Jumper Selectable) |
| Analog Input: Zero Drift: | ± 0.1 uV/°C |
| Analog Input: Span Drift: | ± 10 ppm/°C |
Power | |
| Power: Consumption: | 2 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 31 x 134 x 144 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
