Główne cechy
- Obsługuje specyfikację CAN 2.0A/B oraz CAN FD
- W pełni zgodne ze standardem ISO 11898-2
- Automatyczne wykrywanie szybkości transmisji CAN, maksymalne wsparcie 8000 kbps
Wprowadzenie

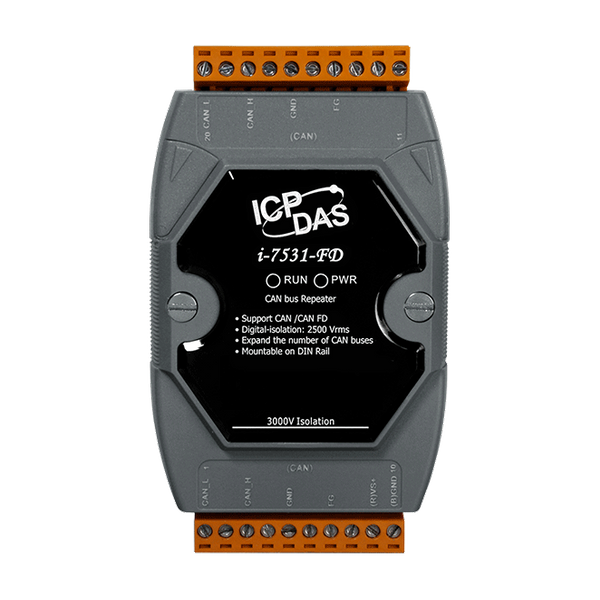

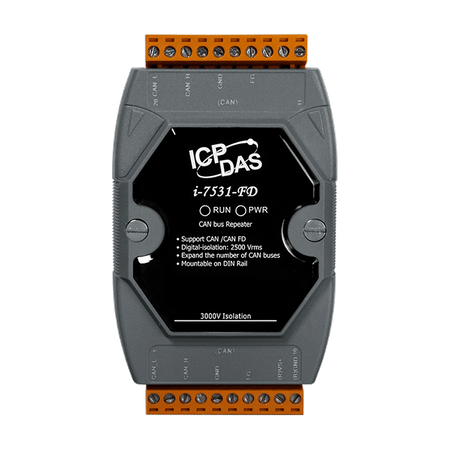

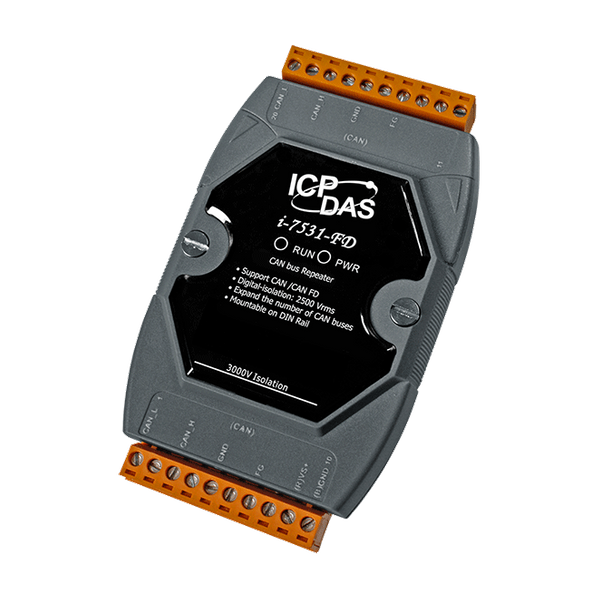

I-7531-FD jest repetytorem sygnału CAN/CAN FD, który może łączyć dwie lub więcej sieci CAN o tej samej prędkości transmisji. Na podstawie funkcji powtarzania sygnału I-7531-FD, użytkownicy mogą używać różnych liczby I-7531-FD do łączenia sieci CAN w topologii drzewa lub gwiazdy. Gdy na sieci CAN znajduje się zbyt wiele urządzeń, użycie I-7531-FD może zwiększyć siłę napędową sygnału CAN, aby obsłużyć więcej urządzeń CAN. Dodatkowo, strona CAN w I-7531-FD posiada izolację cyfrową 2500 Vrms, a strona CAN oraz strona zasilania oferują również ochronę izolacji 3000 V DC-DC, co skutecznie izoluje zakłócenia między sieciami CAN oraz zapewnia ochronę określonej sieci CAN.
Zastosowania
| Product Range: | CAN Bus |
CAN | |
| CAN: Porty: | 2 |
| CAN: Baud Rate: | CAN bus: 5 k ~ 800 kbps ,
CAN FD: Arbitration rate up to 1000 kbps, data rate up to 8000 kbps ,
(Note) The data rates are verified by tests, but user-defined baud rates are possible, so the maximum data rate will depend on the concrete operating conditions (cable length, remote stations, etc.). |
| CAN: Isolation: | 2500 Vrms for digital isolation, and 3000 V for DC-DC |
| CAN: Terminal Resistor: | Build in 120 Ω terminal resistor and support jumper to select |
| CAN: Specification: | ISO-11898-2, CAN 2.0A/B and CAN FD ,
(CAN FD support ISO and Non-ISO standards) |
| CAN: Time Delay: | Typ. 175ns (corresponds to ~35m CAN bus length) |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 72 x 118 x 33 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
