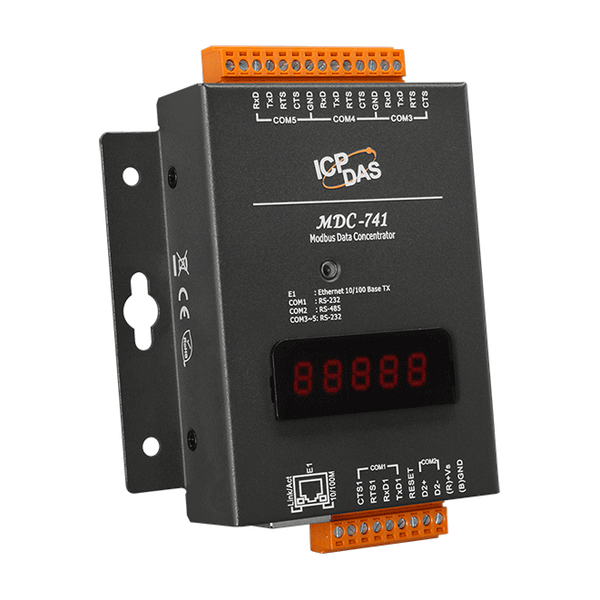

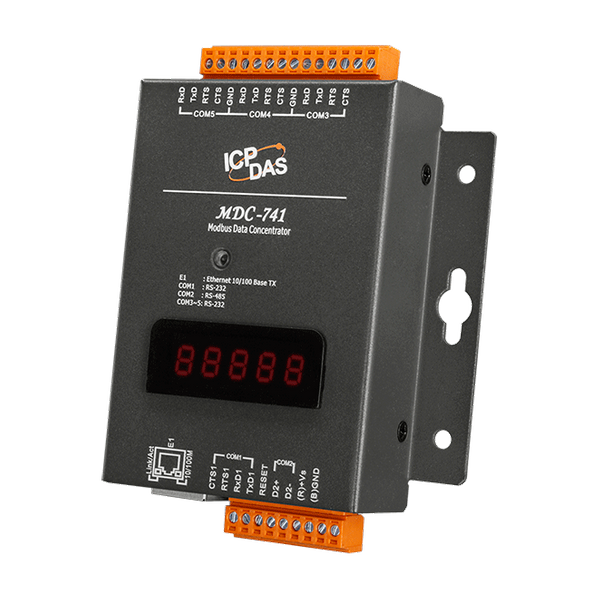

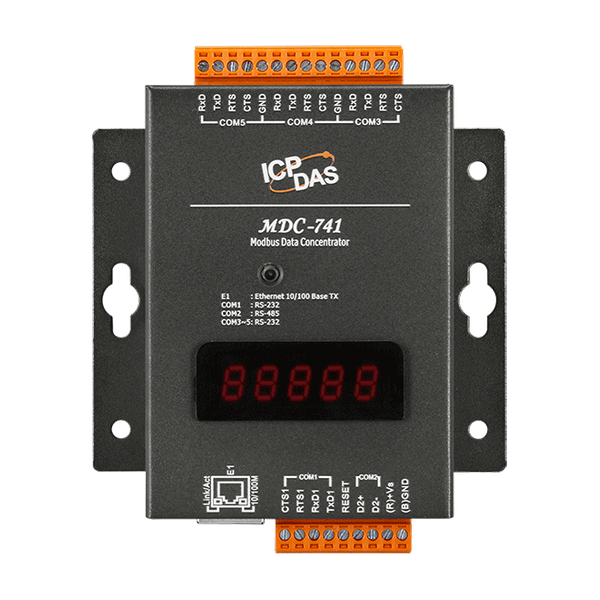

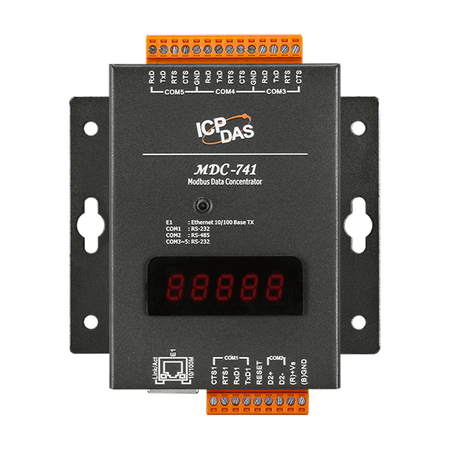

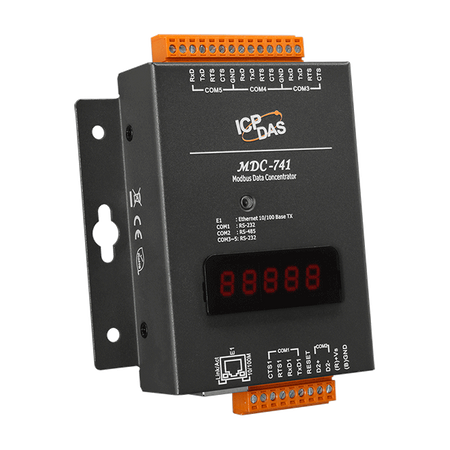

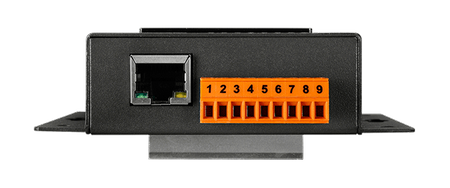

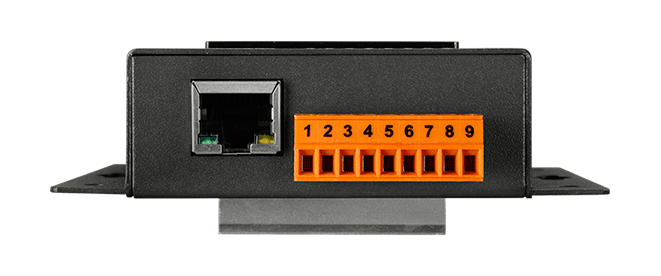

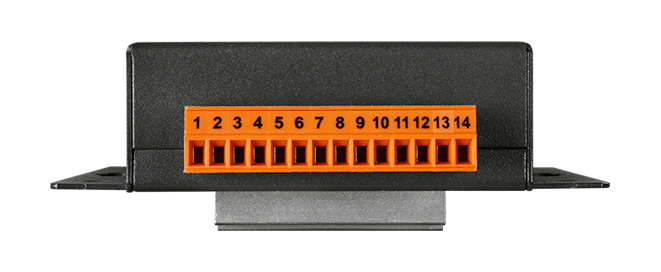

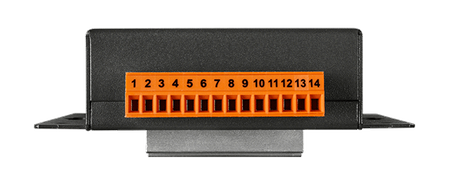

Name: MDC-741
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus master/slave na porcie szeregowym oraz Modbus TCP slave na interfejsie Ethernet
Obsługuje do 8 jednoczesnych połączeń Modbus TCP w jednym czasie
Pula danych do 9600 rejestrów
Polecenia Modbus dla maksymalnie 250 definicji
Łatwa konfiguracja za pomocą prostego pliku CSV dla szybkiego startu
Interfejs użytkownika oparty na technologii HTML5

Wprowadzenie

Seria MDC-700 to koncentrator danych Modbus, który ma możliwość wykonywania do 250 poleceń Modbus/RTU do odczytu/zapisu z/do urządzeń slave Modbus przez RS-232/485 i pozwala na jednoczesne połączenie do 8 masterów Modbus/TCP, aby pobierać dane przez Ethernet. Seria MDC-700 zapewnia wbudowany serwer WWW ułatwiający konfigurację oraz zapewniający przejrzyste informacje o wynikach każdego polecenia Modbus/RTU na RS-232/485.

Modbus Data Concentrator
MDC wykonuje zdefiniowane wcześniej polecenia Modbus/RTU do odczytu/zapisu danych z/do urządzeń slave Modbus/RTU przez RS-232/485. Replikuje dane urządzeń podrzędnych w swojej własnej wspólnej pamięci. Akceptuje do 8 masterów Modbus/TCP do bezpośredniego odczytu/zapisu danych z/do wspólnej pamięci zamiast odpytywania każdego urządzenia slave Modbus/RTU osobno. To rozwiązanie nie tylko udostępnia dane na RS-232/485 wielu masterom Modbus/TCP, ale także skraca czas odczytu/zapisu danych z/do wielu urządzeń slave Modbus/RTU.

Wielka pojemność pamięci współdzielonej
MDC może wykonywać do 250 definicji odpytywania. Wewnętrzna pamięć współdzielona posiada cztery tabele do przechowywania odpytywanych danych AI, AO, DI i DO. Każda tabela może przechowywać do 9600 rejestrów.

Config.CSV ułatwia ciężką pracę z edytowaniem licznych definicji
Definicje odpytywania Modbus są zdefiniowane w pliku Config.CSV. Edytowanie/sprawdzanie licznych definicji odpytywania to ciężka praca, mogąca prowadzić do błędów. Plik w formacie CSV ułatwia pracę przy użyciu programu Excel. Ponadto wbudowany serwer WWW pozwala użytkownikom na import/eksport Config.CSV za pomocą prostego kliknięcia myszką.

Serwer WWW ułatwia obsługę i pokazuje przejrzyste informacje
Adres IP, plik konfiguracyjny, Config.CSV można łatwo skonfigurować za pomocą serwera WWW. Wyniki wszystkich definicji odpytywania Modbus są wyświetlane na stronie internetowej. Bardzo łatwo jest debugować, które urządzenie Modbus/RTU ma problem z komunikacją. Firmware MDC ominie na jakiś czas nieprawidłową definicję odpytywania Modbus, aby płynnie przeprowadzić całe odpytywanie bez zakłóceń.

Zastosowania

Parametry techniczne:

Product Range:	Modbus Data Concentrator
Wyświetl
Wyświetlacz: Typ:	5 x Digit 7 Segment LED Display
Wskaźniki LED
LED Indicators: Status:	1 x System, to display heart beat
ETHERNET
Ethernet: Porty:	x1, 10/100 Base-TX
Ethernet: Protocol:	Modbus/TCP Slave
Porty COM
Porty COM: Porty:	4 x 5-wire RS-232 , 1 x 2-wire RS-485
Porty COM: Szybkość transmisji:	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Data Format:	N81, E81, O81
COM Ports: Protocol:	Modbus RTU Master/Modbus RTU Slave
COM Ports: Polling Definition:	250 definitions for all RS-232/485 ports
COM Ports: Shared Memory:	9600 registers for each of AI, AO, DI and DO data
Power
Power: Input Range:	+10 VDC ~ +30 VDC (non-regulated)
Power: Consumption:	2.5 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	102 mm x 125 mm x 28 mm (W x H x D)

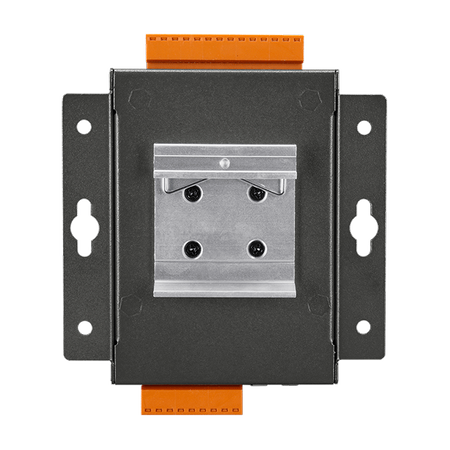

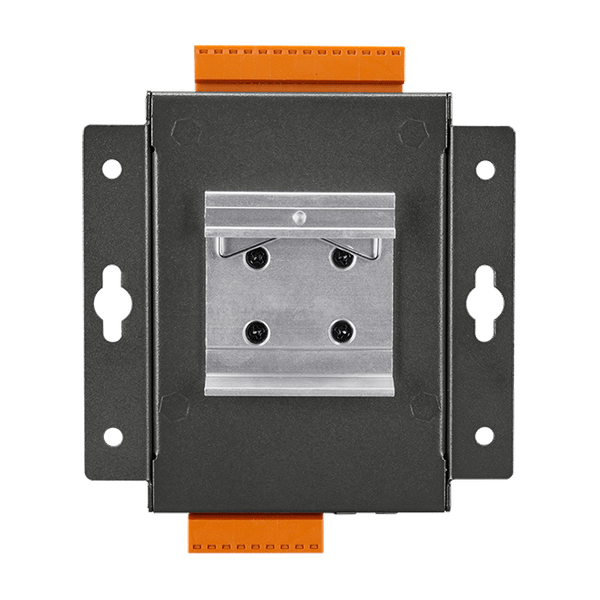

Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
