Główne cechy
• Dwukierunkowe pomiary energii• Prawdziwe pomiary mocy RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar prądu do 4000 A
• Pomiar napięcia do 500 V

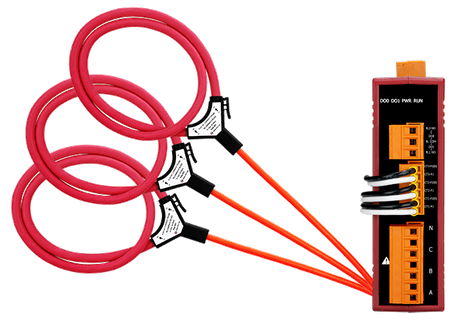

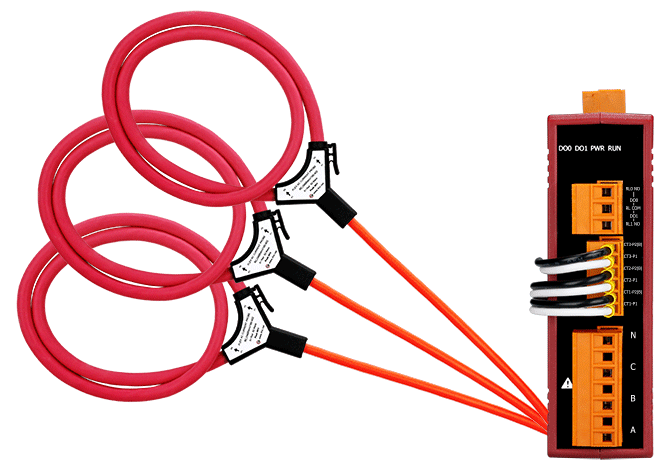

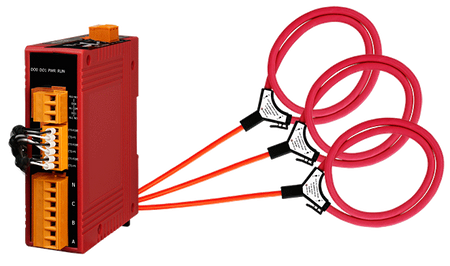

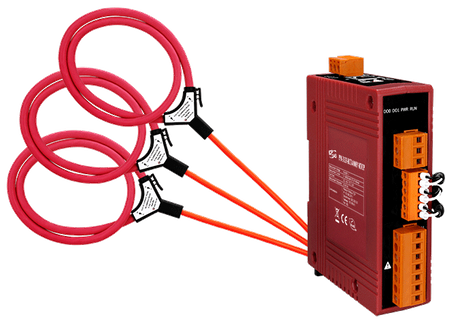

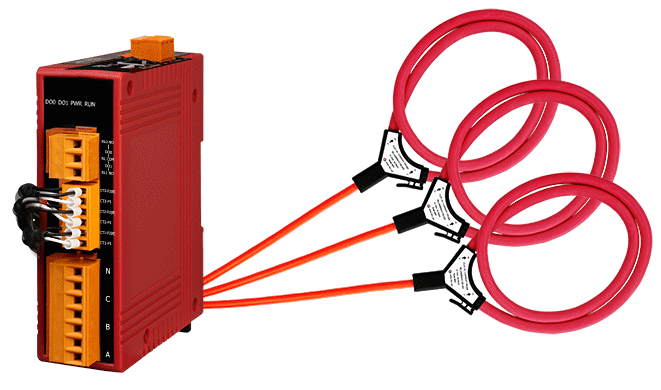

• Miękka przekładnik Rogowskiego dla łatwego montażu
• Dokładność W lepsza niż 2% (PF=1, prąd wejściowy >50A)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługuje protokół Modbus TCP
• Obsługuje 2 wyjścia przekaźnikowe (typ A)
• IEC 61010-1 i EN 61010-1
Wprowadzenie
ICP DAS przedstawia najbardziej zaawansowane, ekonomiczne inteligentne liczniki energii PM-3133-RCT, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej w trzech fazach. Dzięki wysokiej dokładności (<2%, PF=1; prąd wejściowy >50A), ta seria może być stosowana zarówno po stronie niskiego napięcia, jak i po stronie średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii w czasie rzeczywistym. Te kompaktowe i ekonomiczne liczniki energii z przekładnikiem Rogowskiego typu "ropestyle" zapewniają "łatwą instalację" dzięki dużemu rozmiarowi okna (55 ~ 185mm) oraz elastyczności mechanicznej w ciasnych przestrzeniach. Działa w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co umożliwia uniwersalną kompatybilność. Ponadto, dzięki 2 kanałom wyjść przekaźnikowych, można je łączyć z syrenami lub oświetleniem dla komunikatów alarmowych. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.Zastosowania
• Monitorowanie generatorów
• Systemy rozdzielcze rozdzielnic
• Zarządzanie energią
• Analiza jakości energii
Parametry techniczne:
Product Range: | Wired Meter |
AC Power Measurement | |
AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
AC Power Measurement: Loops: | Three-phase |
AC Power Measurement: Input Voltage: | 10 ~ 500 V |
AC Power Measurement: Input Current: | CTØ185 mm (5 A ~ 4000 A) |
AC Power Measurement: Input Frequency: | 50/60 Hz |
AC Power Measurement: W Accuracy: | Better than 2% (PF=1) |
AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent ,
Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
CT: Includes CTs: | 3 |
CT: Type: | Rogowski |
CT: Max. Current: | 4000 A |
CT: Inside Diameter: | 185 mm |
CT: Leading Cable: | 4 m |
ETHERNET | |
Ethernet: Protocol: | Modbus TCP |
Power | |

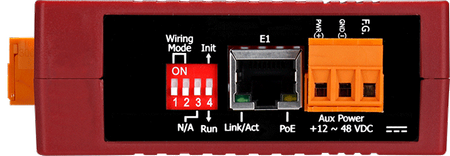

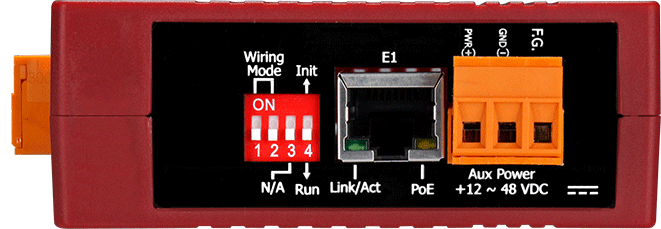

Power: Input Range: | +12 ~ 48 VDC or PoE |
Power: Consumption: | 2 W |
Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
Mechanical: Casing: | Plastic |
Mechanical: Dimensions (mm): | 33 x 127 x 100 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -20 ~ +70 °C |
Environment: Storage Temperature: | -25 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
