Główne cechy
- Zgodność ze specyfikacją CAN 2.0A i 2.0B
- Pełna zgodność z normą ISO 11898-2
- Obsługa różnych prędkości CAN od 10K bps do 1M bps
- Obsługa użytkownikowych prędkości CAN
- Obsługa różnych prędkości UART od 110 bps do 230400 bps
- Wbudowany wybieralny rezystor końcowy 120 Ω
- Konfigurowalne programowo parametry komunikacji CAN i UART
- Wskaźnik zasilania, przepływu danych i błędów dla CAN i UART
- Wbudowany watchdog
- Obsługa trybu połączenia w parze
- Bufor programowy po stronie CAN i UART
- Obsługa użytkownikowego zakończenia znaków w trybie połączenia w parze
- Obsługa trybu tylko odsłuchu
- Obsługa znacznika czasowego odpowiedzi po stronie UART
Wprowadzenie

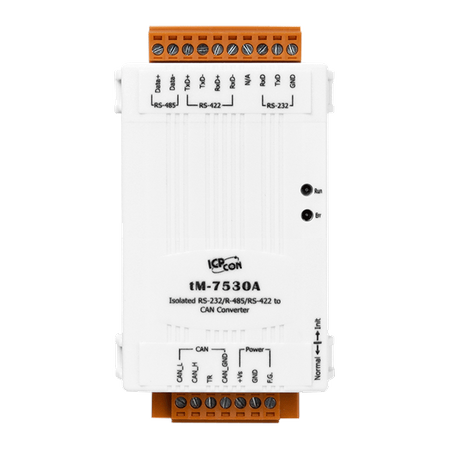

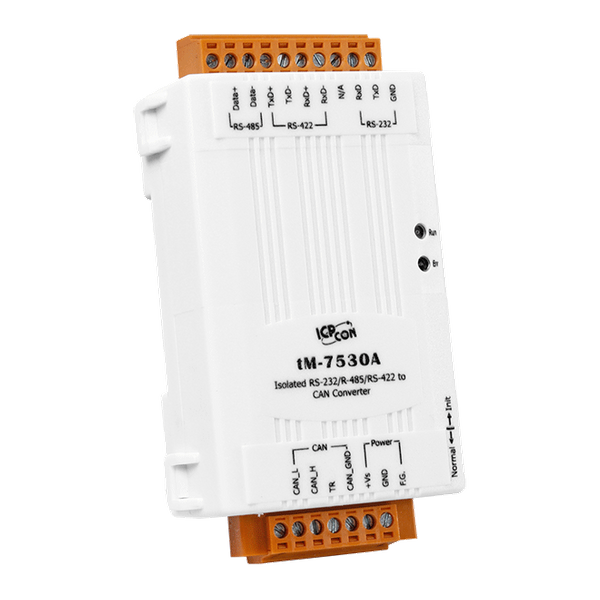

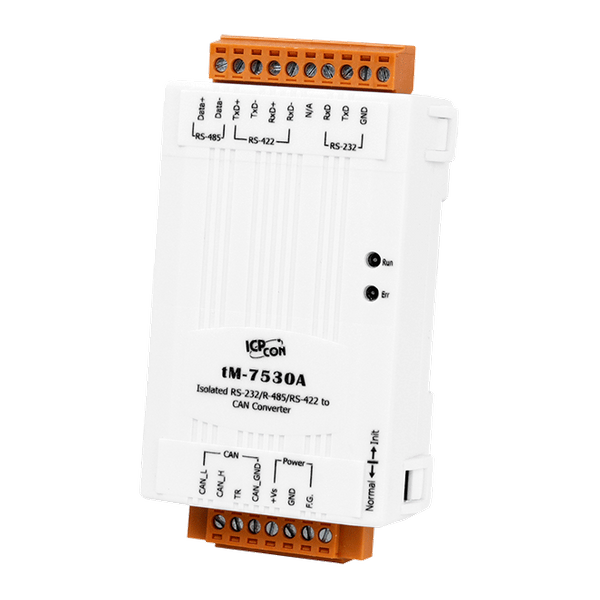

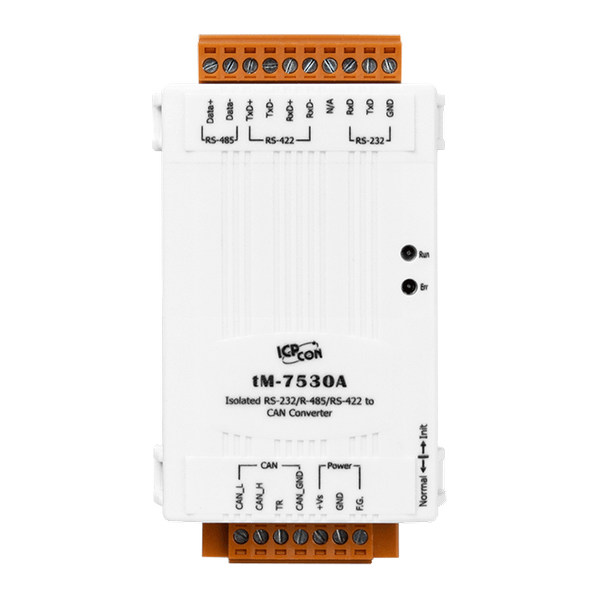

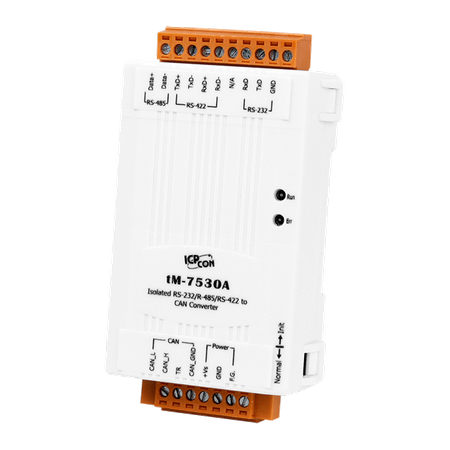

ICP DAS oferuje wiele rozwiązań produktów UART/CAN, które są szeroko polecane na rynku. Te konwertery UART/CAN pomagają użytkownikom wdrożyć komunikację między siecią UART a CAN. Aby sprostać wymaganiom kosztowym, oferujemy nowe rozwiązanie konwertera UART/CAN - tM-7530A. tM-7530A to niewielki konwerter UART/CAN, który zmieści się w węższym otoczeniu dzięki swoim małym rozmiarom. Posiada izolacje po stronie zasilania i po stronie magistrali CAN, a jego wydajność jest szybsza niż innych modułów UART/CAN. Funkcja tM-7530A jest w pełni kompatybilna z I-7530 i I-7530T. Dodatkowo oferuje nową funkcję, taką jak tryb tylko odsłuchu. Użytkownik może użyć tej funkcji do odsłuchiwania wiadomości magistrali CAN i wykrywania błędów. Dzięki powyższym cechom, tM-7530A jest ekonomicznym i praktycznym rozwiązaniem konwertera UART/CAN.
Ponadto rozbudowaliśmy funkcje tM-7530A dla niektórych specjalnych zastosowań. W trybie połączenia w parze, tM-7530A może być używany do łączenia komputera z innymi urządzeniami UART jednocześnie. Architektura aplikacji może wyglądać następująco.
Zastosowania
- Systemy sterowania
- Automatyzacja budynków
- Automatyzacja fabryk
- Rozproszone zbieranie danych
| Product Range: | CAN Bus |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Run LED: Power and Data Flow ,
1 x Err LED: Error |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 ,
1 x RS-485 (self-tunner ASIC inside) ,
1 x RS-422 (self-tunner ASIC inside) ,
(these ports can’t be used simultaneously) |
| Porty COM: Szybkość transmisji: | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bps |
| COM Ports: Parity: | None, Even, Odd |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Build-in selectable 120 Ω terminal resistor |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 x 93 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
