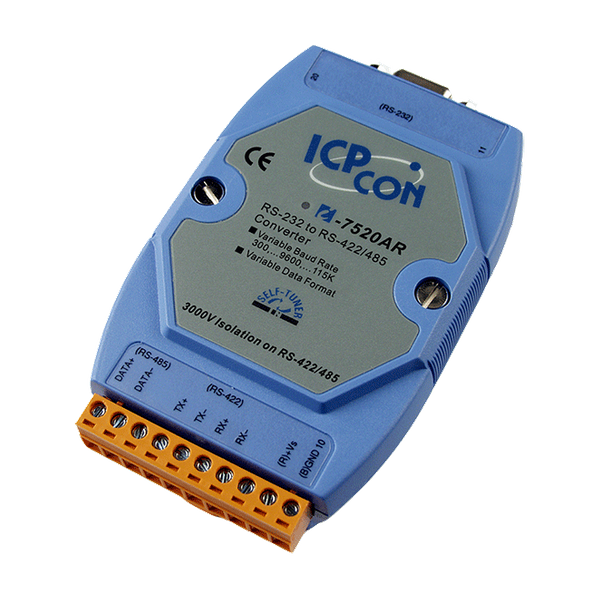

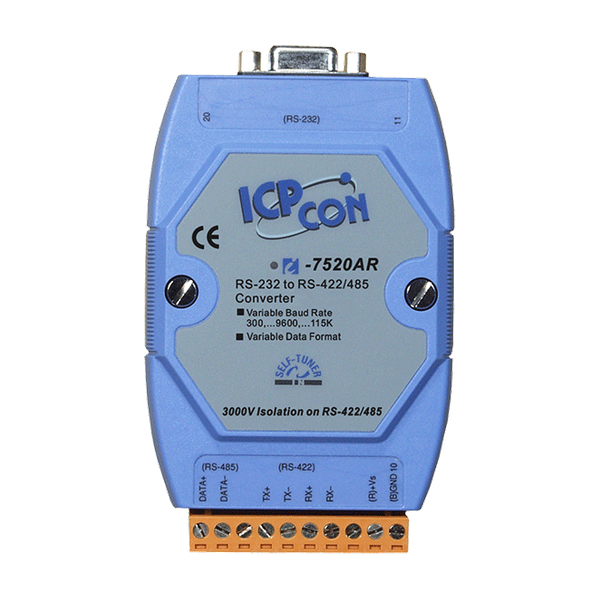

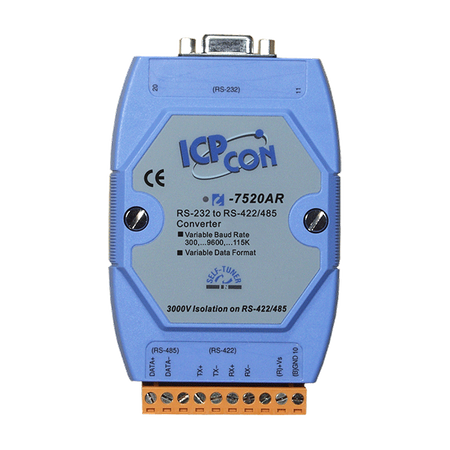

Name: I-7520AR
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Automatyczne sterowanie kierunkiem RS-485
Ochrona ESD dla linii danych RS-232/422/485
Ochrona izolacyjna 3000 VDC po stronie RS-422/485
Prędkość transmisji do 115200 bps

Wprowadzenie

Większość systemów komputerów przemysłowych jest wyposażona w standardowe porty szeregowe RS-232. Mimo szerokiej akceptacji, RS-232 ma ograniczoną prędkość transmisji, zasięg i możliwości sieciowe. Standardy RS-485 przezwyciężają te ograniczenia, stosując różnicowe linie napięcia do przesyłania danych i sygnałów kontrolnych, co w sposób przejrzysty konwertuje sygnały RS-232 na izolowane sygnały RS-485, bez konieczności zmiany jakiegokolwiek sprzętu czy oprogramowania. I-7520 umożliwia łatwe budowanie przemysłowego systemu komunikacji na duże odległości przy użyciu standardowego sprzętu komputerowego.

Konstrukcja izolacji między I-7520/A a I-7520R/AR jest inna. Jeśli użytkownik chce dostarczać zasilanie z PLC/PC, powinien użyć I-7520R/AR, w przeciwnym razie izolacja zostanie przerwana.

Zastosowania

Parametry techniczne:

Product Range:	Converter
Izolacja
Isolation: Intra-module Isolation:	3000 VDC on RS-422/485 side
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Porty COM
Porty COM: Porty:	1 x RS-232 Input (Master) , 1 x RS-422/485 Output (Slave)
Porty COM: Szybkość transmisji:	300 ~ 115200 bps
Power
Power: Input Range:	+10 VDC ~ +30 VDC (Non-isolated)
Power: Consumption:	1.2 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	72 x 35 x 118 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
