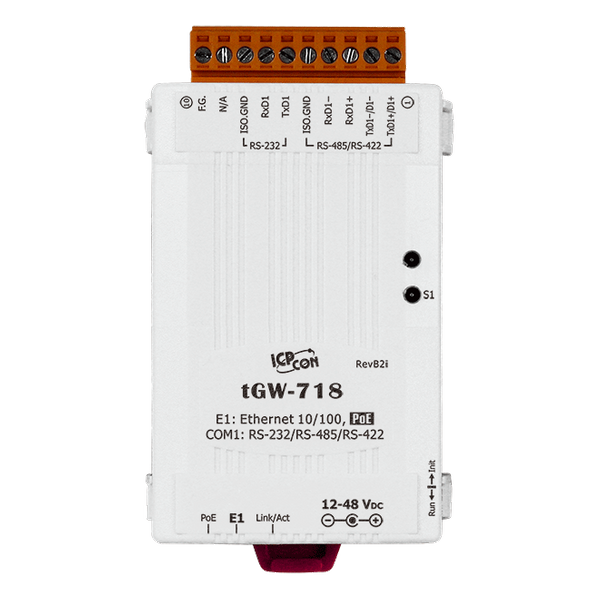

tGW-718

Suma netto:	0,00 zł
Suma brutto:	0,00 zł

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP master i slave
Obsługuje Modbus RTU/ASCII master i slave
Maks. połączenia TCP (master) na port szeregowy: 32
Read-cache zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje responder UDP do wykrywania urządzeń (UDP Search)
Konfiguracja sieci przez statyczny IP lub DHCP
Mały serwer WWW do konfiguracji (HTTP)
Automatyczna kontrola kierunku RS-485
Złącze blokowe terminala dla łatwego okablowania
Ekonomiczna bramka Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest najczęściej dostępnym środkiem łączenia urządzeń elektronicznych w przemyśle. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemem mierzącym temperaturę i wilgotność i przesyłającym wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z zdalną jednostką terminali (RTU) w systemach nadzoru i akwizycji danych (SCADA).

tGW-700 to bramka Modbus TCP na RTU/ASCII umożliwiająca hostowi Modbus/TCP komunikację z szeregowych urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenia długości kabla starszych urządzeń komunikacji szeregowej. Moduł można wykorzystać do tworzenia aplikacji par-połączeniowych (a także serial-bridge lub serial-tunnel), a następnie przekierowywać dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne przy podłączaniu komputerów mainframe, serwerów lub innych urządzeń szeregowych korzystających z protokołów Modbus RTU/ASCII nieposiadających możliwości połączenia z siecią Ethernet.

Funkcja read-cache służy do przechowywania wcześniejszych żądań i odpowiedzi w buforze pamięci modułu tGW-700. Kiedy inne główne kontrolery HMI/SCADA wysyłają te same żądania do tego samego urządzenia slave RTU, wcześniej zapisane odpowiedzi są natychmiast zwracane. Ta funkcja znacznie zmniejsza obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700(Non-T) oferuje prawdziwą funkcjonalność Power over Ethernet (PoE) zgodną z normą IEEE 802.3af (klasyfikacja, Klasa 1), wykorzystując standardowy kabel Ethernet kategorii 5 do odbierania zasilania od przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł przyjmie również zasilanie z adaptera DC. Moduł tGW-700 został zaprojektowany z myślą o niezwykle niskim zużyciu energii, co redukuje ukryte koszty związane ze wzrostem cen paliwa i energii elektrycznej, zwłaszcza gdy zainstalowanych jest wiele modułów. Redukcja zużycia energii przez wybieranie energooszczędnego sprzętu może pozytywnie wpłynąć na utrzymanie zielonego środowiska.

Zastosowania

Automatyzacja fabryk, budynków i domów Zdalna diagnostyka i zarządzanie Monitorowanie solarne tgw_application

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	1 x 3-wire RS-232/RS-485/RS-422
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
