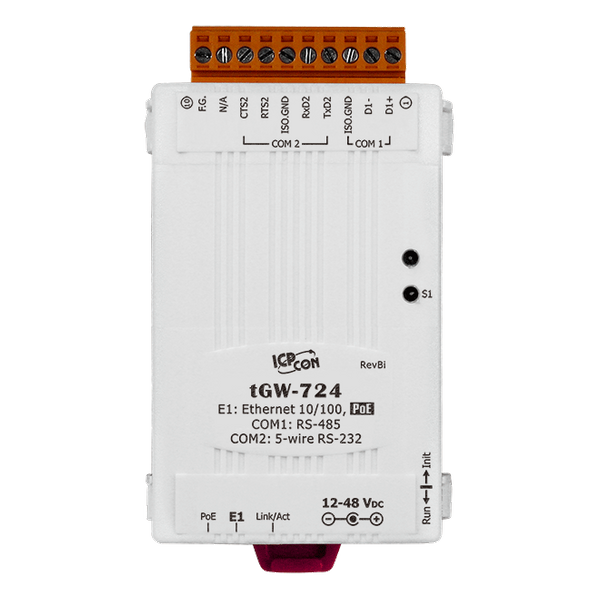

Name: tGW-724
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP master i slave
Obsługuje Modbus RTU/ASCII master i slave
Maks. liczba połączeń TCP (masterów) na port szeregowy: 32
Funkcja pamięci podręcznej zapytań zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje odpowiedzi UDP dla wyszukiwania urządzeń (UDP Search)
Konfiguracja sieci static IP lub DHCP
Mini serwer WWW do konfiguracji (HTTP)
Automatyczne sterowanie kierunkiem RS-485
Złącze blokowe dla łatwego okablowania
Kosztowo efektywny gateway Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej stosowanym sposobem łączenia przemysłowych urządzeń elektronicznych. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemem, który mierzy temperaturę i wilgotność i przekazuje wyniki do komputera. Modbus jest często używany do łączenia komputera sterującego z oddalonym terminalem (RTU) w systemach nadzoru i zbierania danych (SCADA).

tGW-700 to brama Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z szeregowymi urządzeniami Modbus RTU/ASCII poprzez sieć Ethernet, eliminując ograniczenia długości kabli urządzeń komunikacji szeregowej. Moduł można używać do tworzenia aplikacji pary połączeń (jak również mostu szeregowego lub tunelu szeregowego), a następnie przesyłać dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych, które używają protokołów Modbus RTU/ASCII i nie posiadają własnych funkcji Ethernet.

Funkcja pamięci podręcznej odczytów służy do przechowywania poprzednich zapytań i odpowiedzi w buforze pamięci modułu tGW-700. Gdy inne główne kontrolery HMI/SCADA wysyłają te same zapytania do tego samego urządzenia slave RTU, odpowiedź z pamięci podręcznej zostaje zwrócona natychmiast. Ta funkcja znacznie zmniejsza obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700(Non-T) oferuje zgodną z IEEE 802.3af (klasa 1) funkcjonalność Power over Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5, aby otrzymywać zasilanie z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł będzie również akceptować zasilanie z adaptera DC. Moduł tGW-700 zaprojektowano do ultraniskiego zużycia energii, co pozwala zmniejszyć ukryte koszty wynikające z rosnących cen paliw i energii elektrycznej, zwłaszcza gdy zainstalowano dużą liczbę modułów. Zmniejszenie ilości zużywanej energii poprzez wybór wydajnego energetycznie sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyzacja fabryk, budynków i domów
Zdalna diagnostyka i zarządzanie
Monitorowanie solarne
tgw_application

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	1 x RS-485 , 1 x 5-wire RS-232
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
