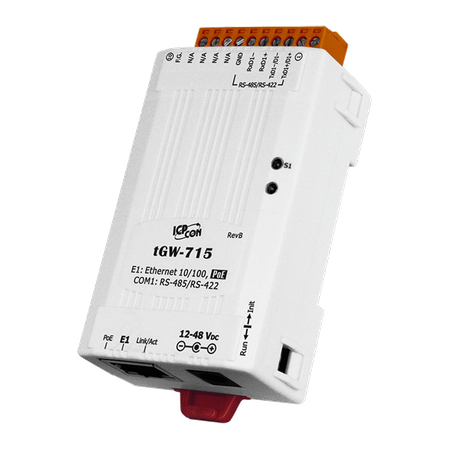

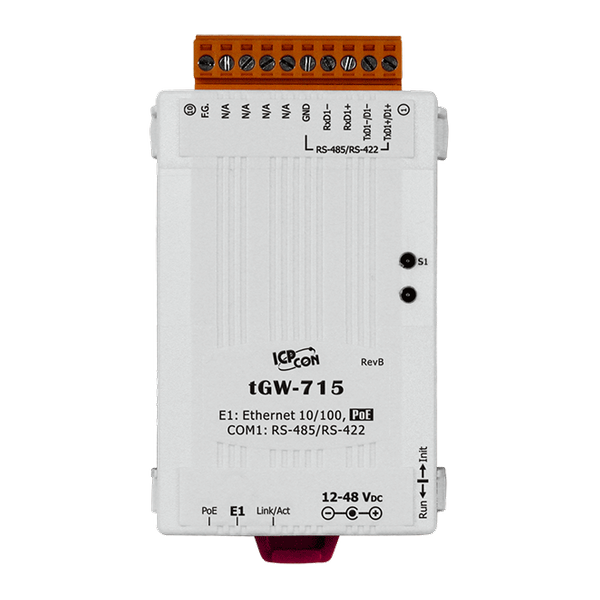

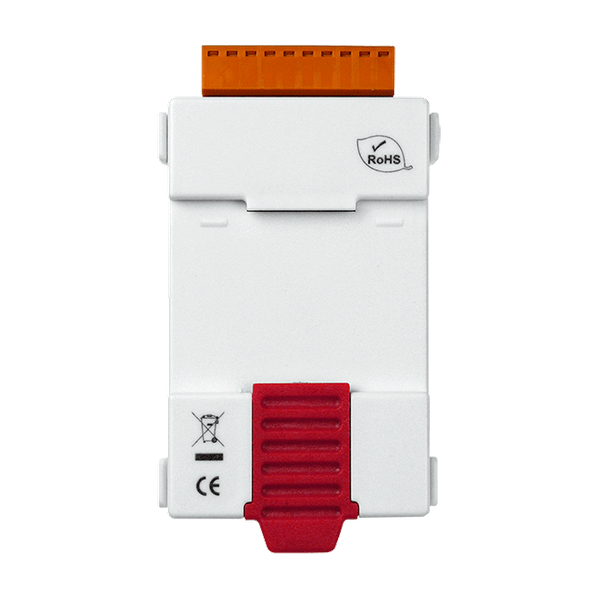

Name: tGW-715
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP master i slave
Obsługuje Modbus RTU/ASCII master i slave
Maks. liczba połączeń TCP (masterów) na port szeregowy: 32
Funkcja read-cache zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje odpowiedź UDP dla wykrywania urządzeń (UDP Search)
Konfiguracja sieci: IP statyczne lub DHCP
Mały serwer WWW do konfiguracji (HTTP)
Automatyczna kontrola kierunku RS-485
Złącze blokowe ułatwiające okablowanie
Kosztowo efektywny gateway Modbus

Wprowadzenie

Modbus stał się standardowym przemysłowym protokołem komunikacyjnym i obecnie stanowi najczęściej stosowany sposób łączenia urządzeń elektronicznych przemysłowych. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład w systemie, który mierzy temperaturę i wilgotność i przesyła wyniki do komputera. Modbus jest często używany do łączenia komputerów nadzorujących z jednostkami terminalowymi (RTU) w systemach SCADA (nadzoru i zbierania danych).

tGW-700 to bramka Modbus TCP do RTU/ASCII, która umożliwia hostom Modbus/TCP komunikację z urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenia długości kabla w przypadku starszych urządzeń komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji połączenia parzystego (oraz aplikacji mostu szeregowego lub tunelu szeregowego) i może przekazywać dane przez TCP/IP między dwoma urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych używających protokołów Modbus RTU/ASCII i niemających możliwości Ethernet.

Funkcja read-cache służy do przechowywania poprzednich żądań i odpowiedzi w buforze pamięci modułu tGW-700. Kiedy inne kontrolery nadrzędne HMI/SCADA wysyłają te same żądania do tego samego urządzenia podrzędnego RTU, przechowywana odpowiedź jest odsyłana natychmiastowo. Ta funkcja znacznie redukuje obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) funkcję zasilania przez Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do otrzymywania zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z adaptera DC. Moduł tGW-700 zaprojektowano w celu ultra-niskiego zużycia energii, co zmniejsza ukryte koszty związane ze wzrastającymi cenami paliw i energii elektrycznej, szczególnie gdy zainstalowana jest duża liczba modułów. Zmniejszenie zużycia energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyka fabryczna, budynkowa i domowa Zdalna diagnostyka i zarządzanie Monitorowanie słoneczne tgw_application

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	1 x RS-485/422
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
