Name: tGW-735
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP master i slave
Obsługuje Modbus RTU/ASCII master i slave
Maks. połączenia TCP (mastery) na port szeregowy: 32
Read-cache zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje odpowiedź UDP do wykrywania urządzeń (UDP Search)
Konfiguracja sieci: statyczne IP lub DHCP
Mały serwer WWW do konfiguracji (HTTP)
Automatyczna kontrola kierunku RS-485
Łatwe okablowanie dzięki złączu śrubowemu
Opłacalna bramka Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najbardziej powszechnym sposobem podłączania przemysłowych urządzeń elektronicznych. Modbus umożliwia komunikację pomiędzy wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemem mierzącym temperaturę i wilgotność oraz komunikującym wyniki do komputera. Modbus jest często używany do połączenia komputera nadzorującego z jednostką zdalną (RTU) w systemach SCADA (Supervisory Control and Data Acquisition).

tGW-700 to brama Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z szeregowymi urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenia długości kabli dla starszych urządzeń komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji połączeniowych (jak również mostu szeregowego lub tunelu szeregowego) i może przesyłać dane przez TCP/IP pomiędzy dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne przy podłączaniu komputerów mainframe, serwerów lub innych urządzeń szeregowych, które używają protokołów Modbus RTU/ASCII i nie posiadają same możliwości Ethernet.

Funkcja pamięci podręcznej (read-cache) jest używana do przechowywania poprzednich żądań i odpowiedzi w pamięci modułu tGW-700. Kiedy inne główne kontrolery HMI/SCADA wysyłają te same żądania do tego samego urządzenia slave RTU, odpowiedź z pamięci podręcznej jest zwracana natychmiast. Funkcja ta znacznie zmniejsza obciążenie komunikacji na magistrali RS-485, zapewniając szybsze odpowiedzi TCP i poprawiając stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, klasa 1) Power over Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do otrzymywania zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł może również akceptować zasilanie z adaptera DC. Moduł tGW-700 został zaprojektowany z myślą o ultra-niskim zużyciu energii, co pozwala zmniejszyć ukryte koszty związane ze wzrostem cen paliw i energii elektrycznej, zwłaszcza gdy masz zainstalowaną dużą liczbę modułów. Redukcja zużycia energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyzacja fabryk, budynków i domów
Diagnostyka zdalna i zarządzanie
Monitorowanie systemów solarnych
tgw_application

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET

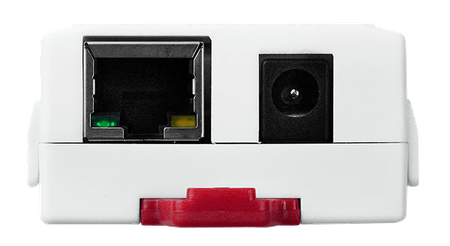

Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	3 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
