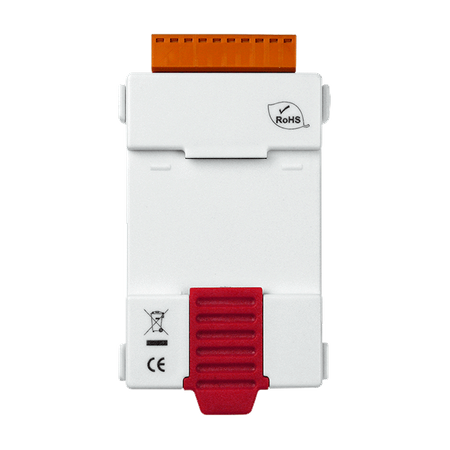

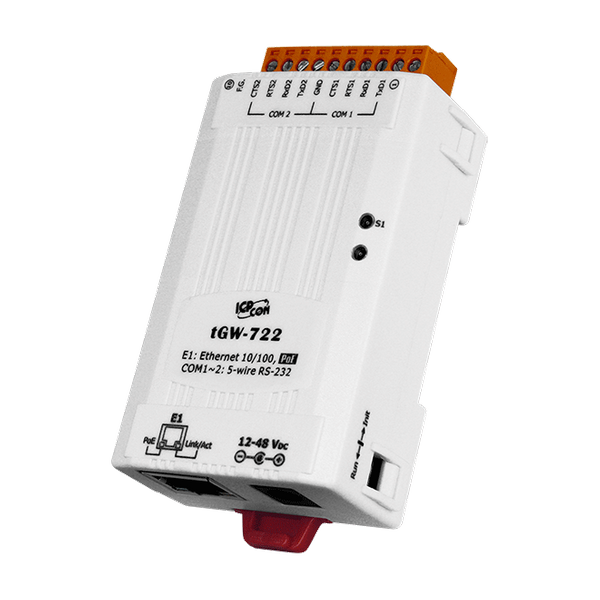

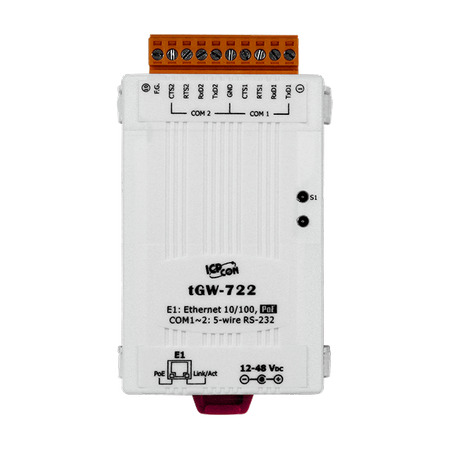

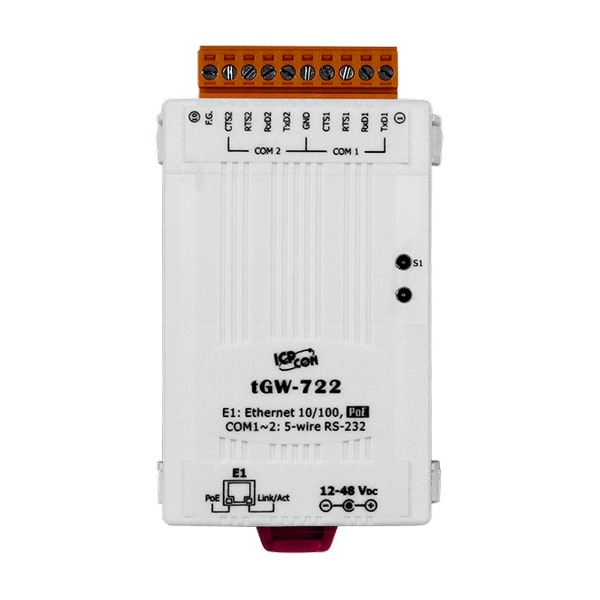

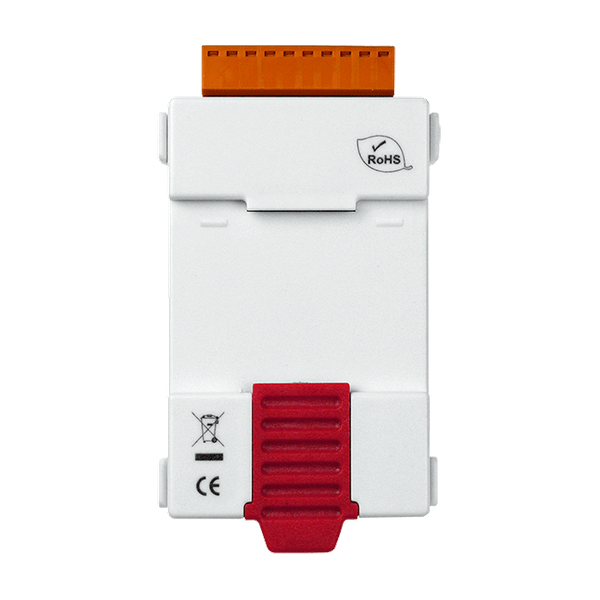

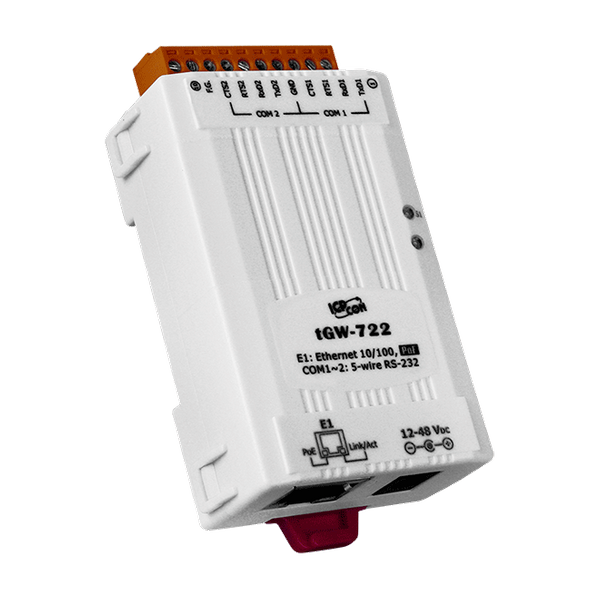

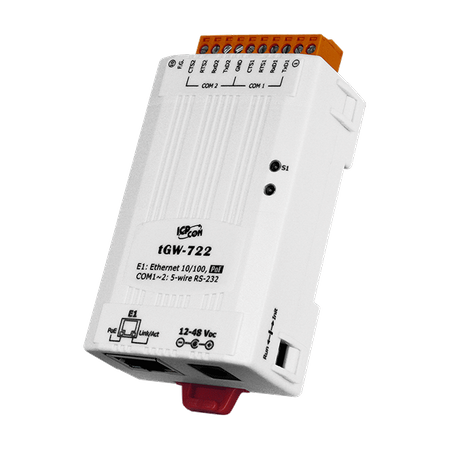

tGW-722

Suma netto:	0,00 zł
Suma brutto:	0,00 zł

Broszura Pobierz

Główne cechy

Obsługa Modbus TCP/UDP jako master i slave
Obsługa Modbus RTU/ASCII jako master i slave
Maks. liczba połączeń TCP (mastery) na port szeregowy: 32
Read-cache zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługa odpowiedzi UDP dla wykrywania urządzeń (UDP Search)
Statyczna konfiguracja IP lub DHCP
Tiny Web server do konfiguracji (HTTP)

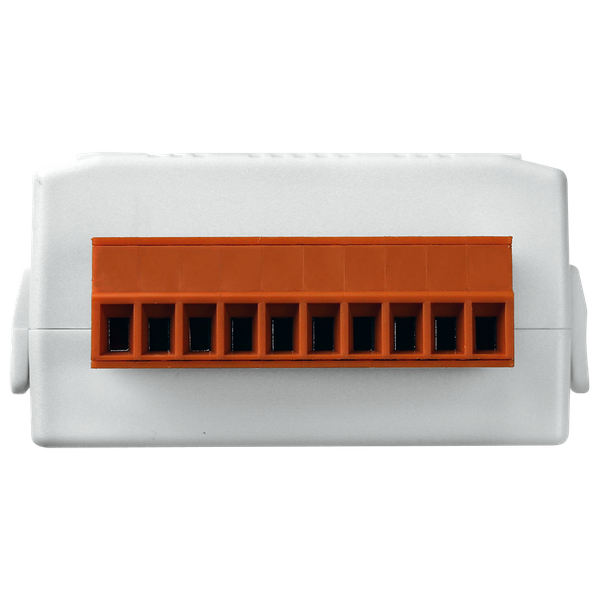

Złącze zaciskowe do łatwego okablowania
Kosztowo efektywny gateway Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej wykorzystywaną metodą łączenia urządzeń elektronicznych w przemyśle. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemem mierzącym temperaturę i wilgotność, który przekazuje wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z dalekim terminalem (RTU) w systemach SCADA (Supervisory Control and Data Acquisition).

tGW-700 to bramka Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z szeregowymi urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenie długości kabla tradycyjnych urządzeń komunikacyjnych szeregowych. Moduł może być używany do tworzenia aplikacji z połączeniem parowym (jak również aplikacji mostka szeregowego lub tunelu szeregowego) i może przenosić dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych używających protokołów Modbus RTU/ASCII, które same nie mają możliwości Ethernet.

Funkcja pamięci podręcznej odczytu służy do przechowywania poprzednich żądań i odpowiedzi w buforze pamięci modułu tGW-700. Gdy inne kontrolery HMI/SCADA wysyłają te same żądania do tego samego urządzenia slave RTU, odpowiedź z pamięci podręcznej jest zwracana natychmiast. Ta funkcja znacznie zmniejsza obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje prawdziwą funkcjonalność Power over Ethernet (PoE) zgodną z IEEE 802.3af (klasyfikacja, Klasa 1) przy użyciu standardowego kabla Ethernet kategorii 5 do zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z adaptera DC. Moduł tGW-700 jest zaprojektowany w celu minimalizacji zużycia energii, co zmniejsza ukryte koszty wynikające z rosnących cen paliw i energii elektrycznej, szczególnie gdy zainstalowanych jest wiele modułów. Zmniejszenie zużycia energii poprzez wybór energooszczędnych urządzeń może mieć pozytywny wpływ na utrzymanie środowiska przyjaznego dla zieleni.

Zastosowania

Automatyka przemysłowa, budynkowa i domowa
Zdalna diagnostyka i zarządzanie
Monitorowanie instalacji solarnych
tgw_application

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET

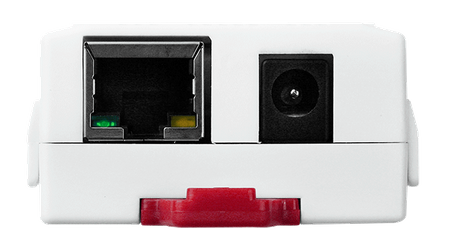

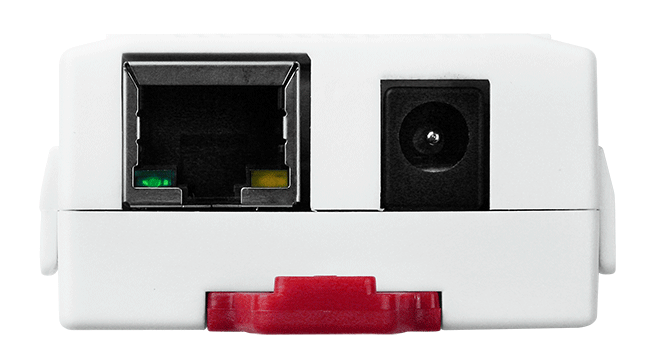

Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	2 x 5-wire RS-232
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
