Główne cechy
- Wyjście cyfrowe typu źródłowego z zabezpieczeniem przed przeciążeniem
- Kanały wejścia cyfrowego mogą być używane jako liczniki 16-bitowe
- Zabezpieczenie przed zwarciem
- Konfigurowalne ustawienia wartości przy włączeniu i wartości bezpiecznej
Wprowadzenie

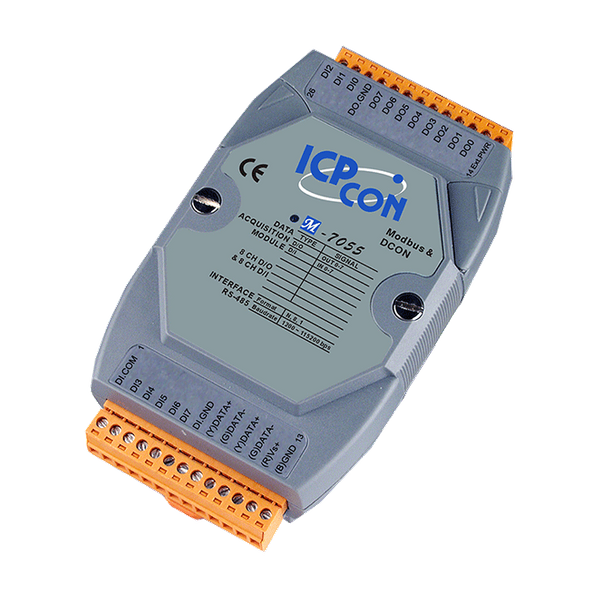

Moduł M-7055/M-7055D oferuje 8 izolowanych kanałów wejściowych dla sygnałów cyfrowych oraz 8 izolowanych kanałów wyjściowych dla sygnałów cyfrowych. Typ wejścia (sourcing lub sinking) można wybrać poprzez połączenia kablowe. Wszystkie kanały wejściowe mogą również działać jako liczniki 16-bitowe. Moduł M-7055(D) obsługuje wyjście typu źródłowego z zabezpieczeniem przed zwarciem. M-7055D wyposażony jest w 16 wskaźników LED do monitorowania stanu kanałów. Moduł M-7055(D) obsługuje protokoły Modbus RTU oraz DCON, które można konfigurować za pomocą oprogramowania. Istnieje również możliwość ustawienia wartości przy włączeniu oraz wartości bezpiecznych. Standardowo dostępna jest ochrona przed wyładowaniami elektrostatycznymi (4 kV ESD) oraz izolacja wewnętrzna 3750 VDC. Wszystkie specifikacje sprzętowe są takie same jak w modelu I-7055(D).
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Suchy kontakt, ,
Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: +10 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | Dry: Open ,
Wet: +4 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Effective Distance: | 500 M Max. |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 8 |
| Wyjście cyfrowe: Typ: | Open Source |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Source |
| Wyjście cyfrowe: Napięcie obciążenia: | +10 ~ +40 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/kanał |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 47 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.8 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
