Główne cechy
- 8 wejść True RMS
- Dokładność kalibracji fabrycznej ±0,15%
- Zakres wejściowy RMS od +150 mVrms do +10 Vrms
- Zaprojektowany dla standardowych częstotliwości operacyjnych od 45 Hz do 10 kHz
- Konfigurowalny indywidualnie dla każdego kanału
Wprowadzenie

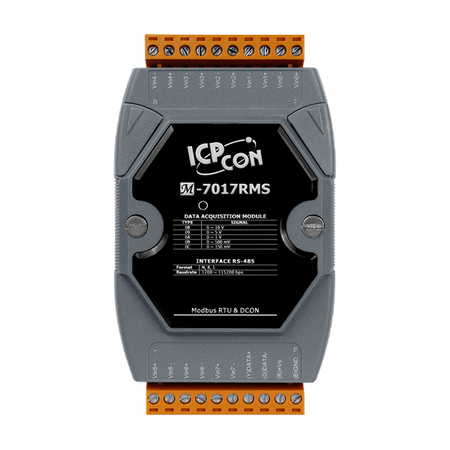

Moduł M-7017RMS to 8-kanałowy różnicowy moduł wejściowy AC, który służy do konwersji sygnałów wejściowych AC na ich rzeczywiste wartości DC RMS. Zakres wejściowy RMS może wynosić od +150 mVrms do +10 Vrms, a każdy kanał można skonfigurować indywidualnie. M-7017RMS to kompletny, wysokiej dokładności konwerter RMS-DC, który oblicza rzeczywistą wartość DC RMS dowolnej złożonej fali. Dodatkowo, moduł ten oferuje ochronę przed elektrostatycznym rozładowaniem (4 kV ESD), izolację między modułami (2500 VDC) oraz ochronę przed przepięciami (±35 VDC).Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy
Parametry techniczne:
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 Differential |
| Wejście analogowe: Typ: | True RMS |
| Wejście analogowe: Zakres: | 0 ~ +10 Vrms, 0 ~ +5 Vrms, 0 ~ +1 Vrms, ,
0 ~ +500 mVrms, 0 ~ +150 mVrms |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | • Sinusoid: ,
50/60 Hz: ±0.15% of FSR ,
45 Hz to 10 kHz: ±0.5% of FSR ,
• Non-Sinusoid: ,
Crest Factor = 1 to 2: ±0.2% of FSR ,
Crest Factor = 2 to 3: ±0.35% of FSR ,
• DC: ,
0 ~ +10 V/0 ~ +5 V/0 ~ +1 V: ±0.3% of FSR ,
0 ~ +500 mV, 0 ~ +150 mV: ±0.7% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (Total) |
| Analog Input: Input Impedance: | >2 MΩ |
| Wejście analogowe: Ochrona przed przepięciem: | ±35 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.9 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
