Główne cechy
- Tylko wejście prądowe
- Wbudowany rezystor ułatwiający pomiar prądu
- Wysoka ochrona przed napięciem wspólnym
- Regulowana częstotliwość próbkowania (Tryb szybki/normalny)
- Wykrywanie otwartego obwodu dla wejść 4 ~ 20 mA
Wprowadzenie

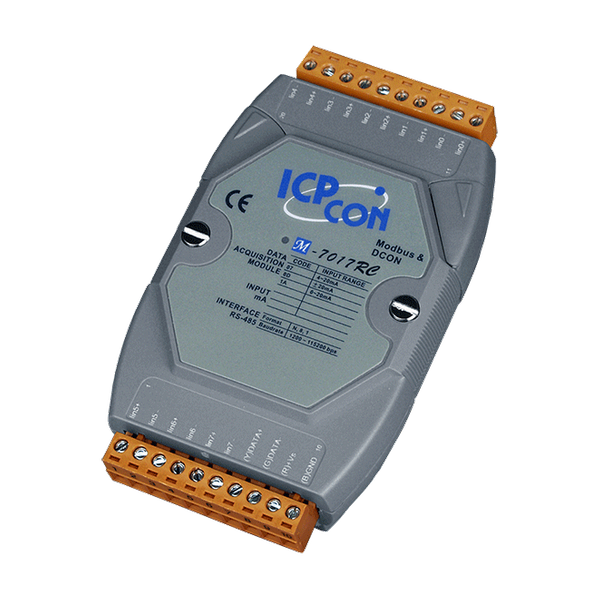

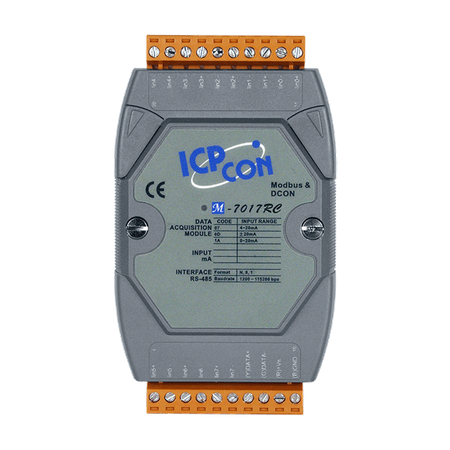

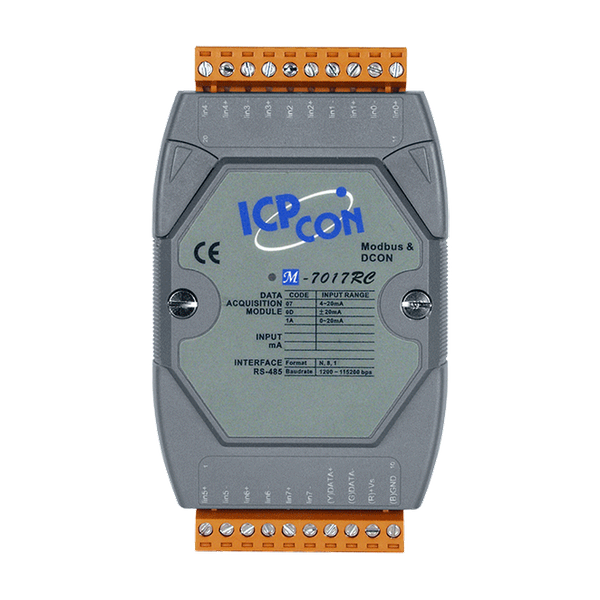

M-7017RC to 8-kanałowy moduł wejścia prądowego, który został zaprojektowany specjalnie do pomiaru prądu. Jego przyjazna konstrukcja oszczędza czas i wysiłek podczas pomiaru prądu dzięki wbudowanemu rezystorowi, co oznacza, że teraz można mierzyć prąd bez potrzeby dodawania zewnętrznego rezystora. M-7017RC jest ulepszoną wersją M-7017C, różniącą się jedynie tym, że M-7017RC jest znacznie bardziej odpowiedni do krytycznie trudnych warunków środowiskowych.
M-7017RC posiada również ochronę ESD 4 kV i ± 200 VDC jako ochronę wejścia prądowego oraz cechuje się izolacją wewnętrzną 3000 VDC i wykrywaniem otwartego obwodu dla wejść 4 ~ 20 mA. Częstotliwość próbkowania M-7017RC jest regulowana, co oznacza, że można ustawić tryb szybki lub normalny. M-7017RC obsługuje protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w przypadku I-7017RC.
M-7017RC posiada również ochronę ESD 4 kV i ± 200 VDC jako ochronę wejścia prądowego oraz cechuje się izolacją wewnętrzną 3000 VDC i wykrywaniem otwartego obwodu dla wejść 4 ~ 20 mA. Częstotliwość próbkowania M-7017RC jest regulowana, co oznacza, że można ustawić tryb szybki lub normalny. M-7017RC obsługuje protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w przypadku I-7017RC.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy
Parametry techniczne:
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 Differential |
| Wejście analogowe: Typ: | Natężenie |
| Wejście analogowe: Zakres: | ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: 0.1% of FSR ,
Fast Mode: 0.5 % of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz ,
Fast Mode: 60 Hz |
| Analog Input: Input Impedance: | Current: 125 Ω |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC |
| Analog Input: Channel-to-Channel Isolation: | 400 VDC |
| Analog Input: Open Wire Detection: | For 4 ~ 20 mA Only |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (E, 8, 2) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.3 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
