Główne cechy
- 10 wejść analogowych
- Zapewnia stabilną i spójną temperaturę wyjściową
- Skokowo wybierane wejście napięcia lub prądu
- Wysoka ochrona przed przepięciami wejściowymi
- Wysoka ochrona przed wspólnym napięciem
- Indywidualna konfiguracja kanału
- Wykrywanie otwartego termoelementu
- Wbudowany podwójny watchdog
Wprowadzenie

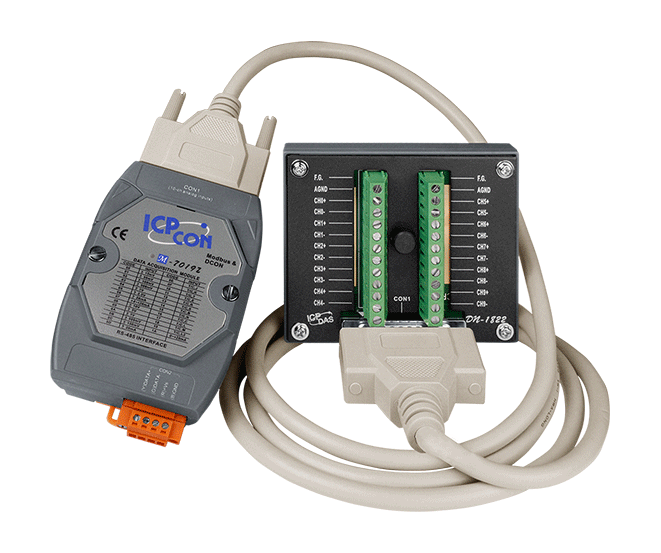

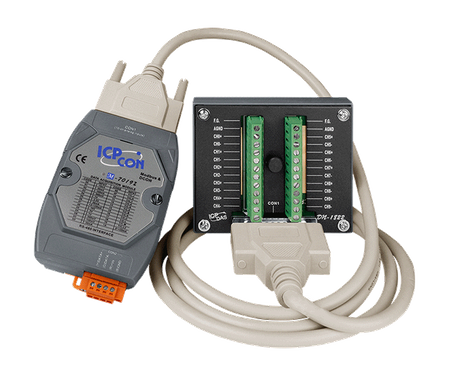

M-7019Z to moduł uniwersalny z 10 kanałami wejść analogowych, wyposażony w interfejs RS-485, specjalnie zaprojektowany do bardzo precyzyjnych pomiarów termopar, z automatyczną kompensacją zimnego złącza dla każdego kanału, zapewniającą spójność wyjściowej temperatury i stabilne wyjście temperaturowe w terenie. Innowacyjny design ulepszonego modelu zapewnia, że pomiar termopar jest bardziej dokładny niż we wcześniejszych projektach.
Oprócz wejść termopar, M-7019Z obsługuje również wejścia napięciowe i prądowe. Zakres wejścia napięciowego może wynosić od ±15 mV do ±10 V, a zakres wejścia prądowego to 4 ~ 20 mA, 0 ~ 20 mA lub ± 20 mA. Do jednego modułu można podłączyć maksymalnie 10 wejść analogowych różnych typów. Moduł zapewnia również ochronę przed przepięciami do 240 Vrms oraz funkcję wykrywania otwartych przewodów dla termoelementów i wejść +4 ~ +20 mA.
Oprócz wejść termopar, M-7019Z obsługuje również wejścia napięciowe i prądowe. Zakres wejścia napięciowego może wynosić od ±15 mV do ±10 V, a zakres wejścia prądowego to 4 ~ 20 mA, 0 ~ 20 mA lub ± 20 mA. Do jednego modułu można podłączyć maksymalnie 10 wejść analogowych różnych typów. Moduł zapewnia również ochronę przed przepięciami do 240 Vrms oraz funkcję wykrywania otwartych przewodów dla termoelementów i wejść +4 ~ +20 mA.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Urządzenia testujące
Parametry techniczne:
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 10 Differential |
| Wejście analogowe: Typ: | Voltage ,
Natężenie ,
Thermocouple |
| Analog Input: Sensor Type: | Thermocouple: J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Analog Input: Stable and Consistent Temperature Output: | Yes |
| Wejście analogowe: Zakres: | Voltage: ±15 mV, ±50 mV, ±100 mV, ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V ,
Current: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (Jumper selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (Total) |
| Analog Input: Input Impedance: | Voltage: 2 MΩ ,
Current: 125 Ω ,
Thermocouple: > 400 kΩ |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | For Thermocouple (Software Selectable) and 4 ~ 20 mA |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.8 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | M-7019Z: 73 x 116 x 34 (W x L x H) ,
DN-1822: 103 x 96 x 27 (W x L x D) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
