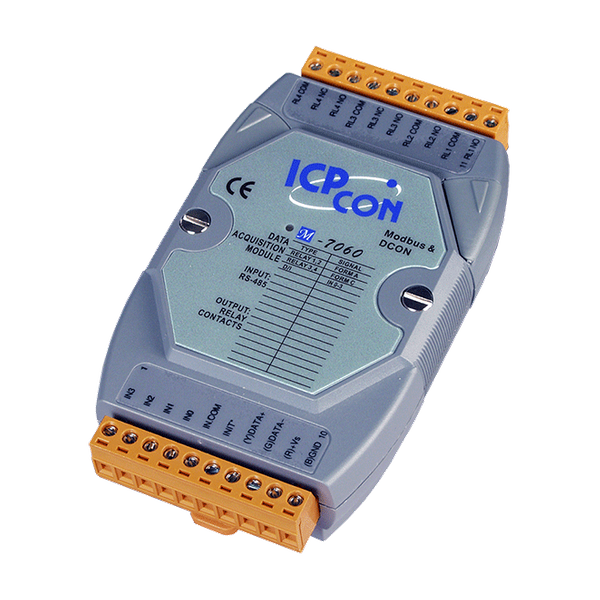

Name: M-7060-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

4 wejścia cyfrowe typu źródłowego lub odbiorczego
2 przekaźniki typu Form A i 2 przekaźniki typu Form C
Kanały wejść cyfrowych mogą być używane jako liczniki 16-bitowe
Konfigurowalne wartości początkowe i wartości bezpieczne
Wbudowany podwójny watchdog

Wprowadzenie

M-7060/M-7060D zapewnia 4 kanały wejść cyfrowych, 2 przekaźniki typu Form A i 2 przekaźniki typu Form C, podczas gdy M-7060P/M-7060PD zapewnia 4 kanały wejść cyfrowych, 2 przekaźniki typu Form A i 2 przekaźniki typu Form C o większej mocy. Wszystkie kanały wejść cyfrowych mogą również być używane jako liczniki 16-bitowe. Dodatkowo, kanały wejść cyfrowych mogą być konfigurowane jako typu źródła lub odbiornika poprzez połączenia kablowe. M-7060D/PD posiada osiem diod LED do monitorowania statusu kanałów.

M-7060(D)/M-7060P(D) obsługuje protokoły Modbus RTU i DCON, które mogą być konfigurowane za pomocą oprogramowania. Istnieją również opcje konfiguracji wartości początkowych i wartości bezpiecznych. Ochrona przed ESD o napięciu 4 kV oraz izolacja między modułami o wartości 3750 VDC również są zapewnione, aby zwiększyć zdolności ochrony przed zakłóceniami w środowiskach przemysłowych. M-7060(D) jest idealnym rozwiązaniem do aplikacji z małymi sygnałami przełączającymi, podczas gdy M-7060P(D) jest doskonałym rozwiązaniem do aplikacji o wysokiej mocy.

Zastosowania

• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna obsługa
• Zdalna diagnostyka
• Sprzęt testujący

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±2 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	4
Wejście cyfrowe/licznik: Typ:	Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	+1 VDC Max.
Digital Input/Counter: OFF Voltage Level:	+4 ~ +30 VDC
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Input Impedance:	3 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	±35 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	4 (2 x Form A, 2 x Form C)
Wyjście przekaźnikowe: Typ:	Przekaźnik sygnału
Relay Output: Contact Material:	Gold-plated silver
Relay Output: Contact Rating:	Form A: , 0.6 A @ 125 VAC , 2 A @ 30 VDC , Form C:
Relay Output: Operate Time:	3 ms
Relay Output: Release Time:	2 ms
Relay Output: Electrical Endurance:	5 x 10^5 ops.
Relay Output: Mechanical Endurance:	1 x 10^8 ops.
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.0 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
