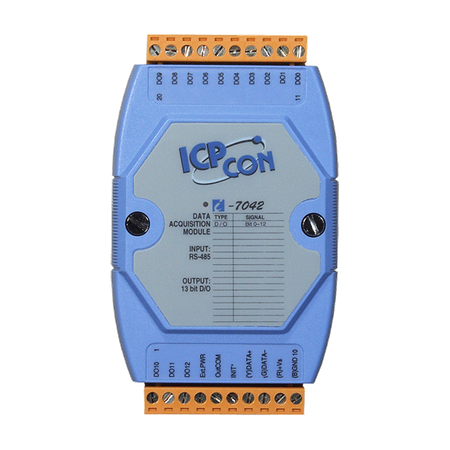

Name: I-7042
Brand: ICP DAS

Broszura Pobierz

Główne cechy

13 wyjść typu otwarty kolektor
Cyfrowe wyjścia typu dren
Konfigurowalne ustawienia wartości włączeniowych i wartości bezpiecznych
Wbudowany podwójny watchdog

Wprowadzenie

Moduł I-7042 oferuje 13 kanałów wyjściowych cyfrowych, z których każdy charakteryzuje się izolacją fotoprzekaźnikową i obsługuje wyjście typu dren przy użyciu otwartego kolektora. Istnieją również opcje włączenia zarówno wartości zasilania, jak i wartości bezpiecznych. Model I-7042D posiada 13 wskaźników LED, które mogą być używane do monitorowania statusu kanałów wyjściowych DO. Standardowo moduł posiada izolację wewnętrzną o wartości 3750 Vrms. I-7043 oferuje 16 kanałów wyjściowych cyfrowych, z których każdy jest nieizolowany i obsługuje wyjście typu dren przy użyciu otwartego kolektora. Istnieją również opcje włączenia zarówno wartości zasilania, jak i wartości bezpiecznych. Model I-7043D posiada 16 wskaźników LED, które mogą być używane do monitorowania statusu kanałów wyjściowych DO. Specyfikacje sprzętowe modelu M-7043 są takie same jak w przypadku I-7043, oba wspierają protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	I-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3750 Vrms
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±2 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±2 kV Contact for Each Terminal , ±4 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	13
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+3,5 do +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA/kanał
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	1.0 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
