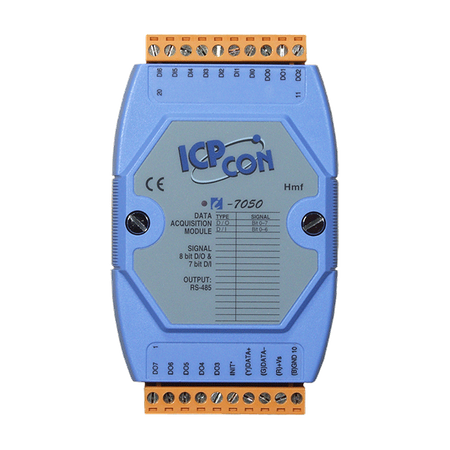

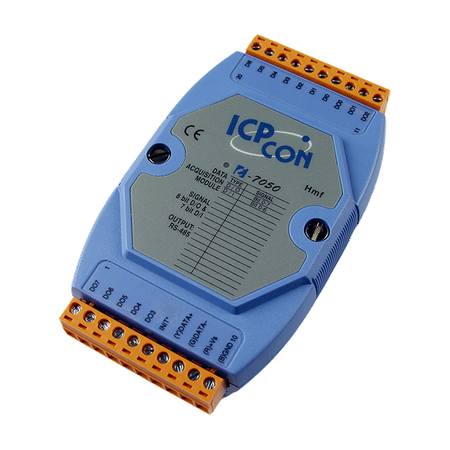

Name: I-7050
Brand: ICP DAS

Broszura Pobierz

Główne cechy

7 wejść cyfrowych i 8 wyjść cyfrowych
Wyjście typu otwarty kolektor
Kanały wejść cyfrowych można używać jako liczniki 16-bitowe
Konfigurowalne ustawienia wartości początkowej i wartości bezpiecznej
Wbudowany podwójny watchdog

Wprowadzenie

Moduł I-7050/I-7050D oferuje 7 kanałów wejść cyfrowych i 8 kanałów wyjść cyfrowych, z których każde nie jest izolowane. I-7050(D) obsługuje wejścia typu źródło lub dren oraz wyjście typu otwarty kolektor. Wszystkie kanały wejść mogą być używane jako liczniki 16-bitowe. Dostępne są również opcje włączenia wartości początkowej i bezpiecznej. I-7050D posiada 15 wskaźników LED, które mogą być używane do monitorowania statusu kanałów. M-7050 ma te same specyfikacje sprzętowe co I-7050, ale dodatkowo obsługuje protokół Modbus RTU oraz protokół DCON.

Zastosowania

• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące

Parametry techniczne:

Product Range:	I-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	7
Wejście cyfrowe/licznik: Typ:	Styk suchy
Digital Input/Counter: Sink/Source (NPN/PNP):	Source
Digital Input/Counter: ON Voltage Level:	Open
Digital Input/Counter: OFF Voltage Level:	Close to GND
Digital Input/Counter: Max. Counts:	65535 (16-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Effective Distance:	500 M Max.
Digital Input/Counter: Input Impedance:	100 kΩ
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 ~ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	30 mA/channel
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	0.4 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
