Główne cechy
- 8 cyfrowych wejść typu źródło/odbiornik
- 6 niezależnych i 2 wspólne kanały uziemienia
- Wysokie napięcie izolacji wewnątrz modułu
- Wszystkie kanały mogą być używane jako 16-bitowe liczniki
- Wbudowany podwójny watchdog
Wprowadzenie

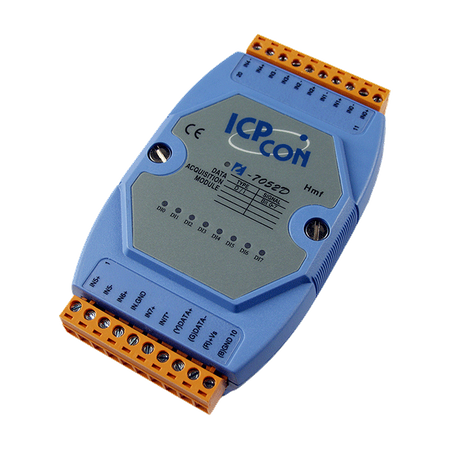

I-7052 oferuje 6 całkowicie niezależnych kanałów i 2 kanały wspólnego uziemienia dla wejść cyfrowych. Wejścia różnicowe charakteryzują się izolacją między kanałami. Dodatkowo, możesz wybrać wejścia typu źródło lub odbiornik za pomocą połączeń przewodowych. Wszystkie kanały mogą być używane jako 16-bitowe liczniki i posiadają 8 wskaźników LED do monitorowania statusu kanałów DI. Standardowa ochrona ESD wynosi 4 kV, a izolacja między modułami - 5000 Vrms. M-7052 posiada te same specyfikacje sprzętowe co I-7052, ale dodatkowo obsługuje protokół Modbus RTU oraz DCON. I-7053_FG charakteryzuje się długimi odległościami pomiarowymi dla suchych wejść cyfrowych, sięgającymi do 500 metrów. I-7053_FG obsługuje wejścia typu źródło. Wszystkie 16 kanałów może być również używane jako 16-bitowe liczniki, które są nieizolowane. I-7053D_FG posiada 16 wskaźników LED do monitorowania statusu kanałów. M-7053 ma te same specyfikacje sprzętowe co I-7053_FG, ale dodatkowo obsługuje protokół Modbus RTU oraz DCON.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Wyświetl | |
| Wyświetlacz: Typ: | Wskaźnik LED we/wy |
Izolacja | |
| Isolation: Intra-module Isolation: | 5000 Vrms |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
8 x Digital Input |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +4 ~ +30 VDC |
| Digital Input/Counter: OFF Voltage Level: | +1 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 3 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±35 VDC |
| Digital Input/Counter: Channel-to-Channel Isolation: | ±2 kV for differential only |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.6 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
