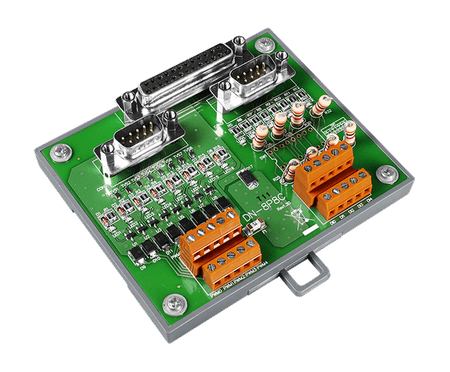

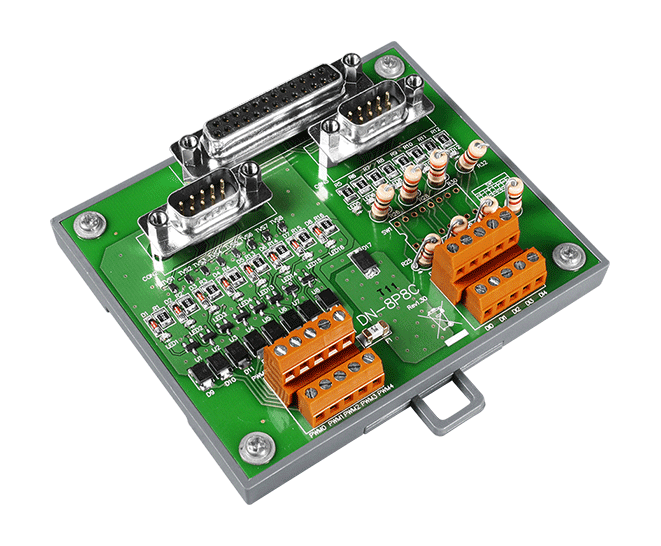

Name: DN-8P8C-CA
Brand: ICP DAS

Broszura Pobierz

Główne cechy

8-kanałowe wyjście cyfrowe i 8-kanałowe wejście cyfrowe
Wejścia cyfrowe typu sink
Obsługa napięć obciążenia od +3,5 do +50 V dla wyjścia PWM
Ochrona ESD 4 kV
Obsługa napięć obciążenia od +3,5 do +50 V dla wejścia liczników
Zakres temperatury pracy od -25 do +75°C
Mocowanie na szynie DIN do zastosowań przemysłowych

Wprowadzenie

Moduł zewnętrzny DN-8P8C może być używany do tworzenia wydajnych i ekonomicznych systemów sterowania analogowego. Moduł oferuje 8 kanałów wyjściowych cyfrowych oraz 8 kanałów wejściowych liczników dla modułów I-8088W, I-87088W, CAN-2088 lub I-7088, umożliwiając zwiększenie napięcia obciążenia od +3,5 do +50 V dla 8-kanałowego wyjścia PWM (modulacja szerokości impulsu) oraz 8-kanałowego szybkiego licznika.

Parametry techniczne:

Product Range:	DAQ Daughter Board
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
Wejście cyfrowe
Wejście cyfrowe: Kanały:	8
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: ON Poziom napięcia:	SW1 OFF : +12 to +50 VDC , SW1 ON : +3.5 to +5 VDC
Wejście cyfrowe: OFF Poziom napięcia:	SW1 OFF : +4 VDC Max. , SW1 ON : +1 VDC Max.
Wejście cyfrowe: Szybkość reakcji:	500 kHz
Digital Input: Input Impedance:	SW1 OFF : 3 KΩ, 1 W , SW1 ON : -
Digital Input: Overvoltage Protection:	SW1 OFF : 54 VDC , SW1 ON : 5 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 VDC ~ +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	200 mA/Channel
Mechaniczny
Mechanical: Dimensions (mm):	103 mm x 96 mm x 30 mm (L x W x H)
Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 to +75°C
Environment: Humidity:	10 ~ 95% RH, Non-condens
Status:	Available
