Główne cechy
- Wyjście cyfrowe typu source z zabezpieczeniem przeciążeniowym
- Kanały wejściowe cyfrowe mogą być używane jako liczniki 16-bitowe
- Zabezpieczenie przed zwarciem
- Konfigurowalne ustawienia wartości uruchomienia i wartości bezpiecznych
Wprowadzenie

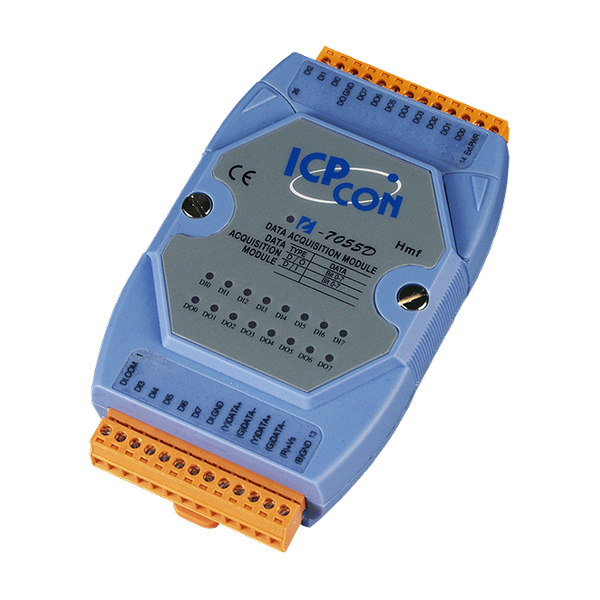

I-7055(D) oferuje 8 izolowanych kanałów wejścia cyfrowego oraz 8 izolowanych kanałów wyjścia cyfrowego. Można wybrać typ wejścia cyfrowego typu sink lub source poprzez połączenie przewodów. Wszystkie kanały wejścia cyfrowego mogą być również używane jako liczniki 16-bitowe. I-7055(D) obsługuje wyjście typu source z zabezpieczeniem przed zwarciem. Istnieje możliwość ustawiania wartości uruchomienia i wartości bezpiecznych. I-7055D posiada 16 wskaźników LED, które mogą być używane do monitorowania statusu kanałów wejścia cyfrowego i wyjścia cyfrowego. Standardowe są ochrona przed wyładowaniem elektrostatycznym 4 kV oraz izolacja wewnątrzmodułowa 3750 VDC. M-7055 ma te same specyfikacje sprzętowe co I-7055, ale oferuje dodatkowe wsparcie dla protokołu Modbus RTU oraz protokołu DCON.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Wyświetl | |
| Wyświetlacz: Typ: | Wskaźnik LED we/wy |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
8 x Digital Input ,
8 x Digital Output |
Wyjście analogowe | |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Suchy kontakt, ,
Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: +10 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | Dry: Open ,
Wet: +4 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Effective Distance: | 500 M Max. |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 8 |
| Wyjście cyfrowe: Typ: | Open Source |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Source |
| Wyjście cyfrowe: Napięcie obciążenia: | +10 ~ +40 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/kanał |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 47 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.6 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
