Wprowadzenie

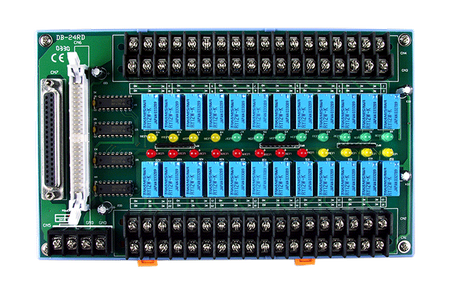

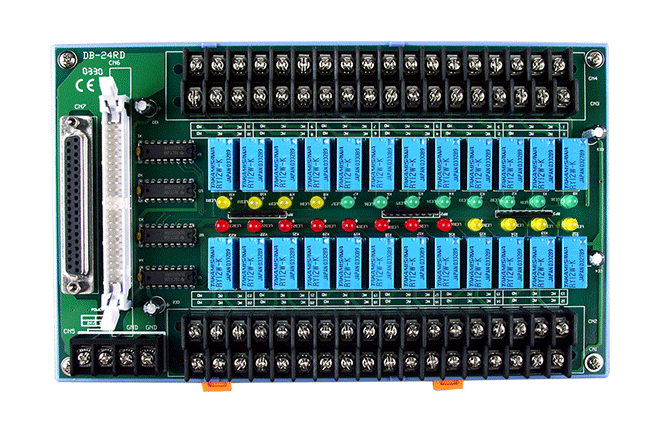

DB-24R składa się z 24 przekaźników elektromechanicznych typu C, umożliwiających wydajne przełączanie obciążeń za pomocą programowanego sterowania. Styk każdego przekaźnika może sterować obciążeniem 0.5 A / 110 V lub 1A / 24V DC. Przekaźnik jest wysterowany przez podanie sygnału 5V na odpowiedni kanał przekaźnika na 50-pinowym złączu Opto-22 kompatybilnym lub złączu D-Sub 37. Dwadzieścia cztery diody LED sygnalizacyjne, po jednej dla każdego przekaźnika, świecą się, gdy ich powiązany przekaźnik zostanie aktywowany. Aby uniknąć przeciążenia zasilacza komputera, ta płytka wymaga zewnętrznego zasilania +12V DC lub +24V DC.
Zastosowania
- Sterowanie włącz/wyłącz
- Zarządzanie energią
- Automatyzacja testów
- Sterowanie procesami
Główne cechy
- 24 przekaźniki typu Form C (SPDT)
- Złącze kompatybilne z OPTO-22
- Bezpośrednie połączenie z płytą DIO-24, DIO-48, DIO-144 kompatybilną z OPTO-22
- Obwody sterowania przekaźnikami na płytce
- Diody LED wskazujące stan przekaźników
- Zaciski śrubowe ułatwiające okablowanie w terenie
| Product Range: | DAQ Daughter Board |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 24 x FORM C |
| Wyjście przekaźnikowe: Typ: | 12V SIGNAL Relay |
| Relay Output: Contact Rating: | 0.5 A @ 120 VAC, 1 A @ 24 VDC |
| Relay Output: Operate Time: | 6ms |
| Relay Output: Release Time: | 3ms |
| Relay Output: Electrical Endurance: | 2 x 10^5 |
| Relay Output: Mechanical Endurance: | 2 x 10^7 |
Power | |
| Power: Input Range: | 12 VDC |
| Power: Consumption: | 300 mA @ 12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 220 mm x 132 mm |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% to 90 % noncondensing |
| Status: | Available |
