Główne cechy
- 16 optycznie izolowanych kanałów cyfrowych wejść
- 8 kanałów wyjść przekaźnikowych
- Bezpośrednie podłączenie do kart DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U, PIO-D48U kompatybilnych z OPTO-22
- Wejścia typu dry contact lub wet contact, wybierane za pomocą zworki Zakres wejściowy: Wysoki 5~24Vdc / Niski 0~1.8Vdc
Wprowadzenie

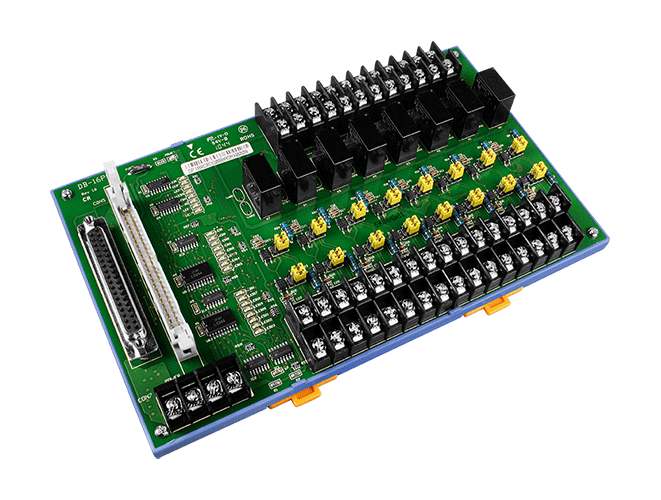

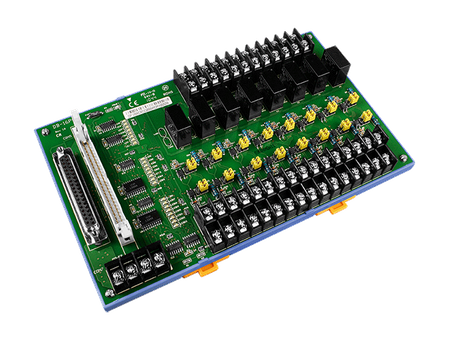

DB-16P8R to 16-kanałowa izolowana cyfrowa płyta wejściowa oraz 8-kanałowa płyta wyjściowa z przekaźnikami dla kart DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U i PIO-D48U kompatybilnych z OPTO-22.Zastosowania
- Izolowane wykrywanie wejść cyfrowych
- Automatyka testowa
Parametry techniczne:
| Product Range: | DAQ Daughter Board |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 16 |
| Wejście cyfrowe: Typ: | Dry+Wet Contact |
| Wejście cyfrowe: ON Poziom napięcia: | Dry: Close to GND(TTL) ,
Wet: 2.8 V ~ 24 V(Max) |
| Wejście cyfrowe: OFF Poziom napięcia: | Dry: Open (TTL) ,
Wet: 1 V (Max) |
| Wejście cyfrowe: Szybkość reakcji: | 20us |
| Digital Input: Input Impedance: | 1.2K Ohm |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 8 X FORM C |
| Wyjście przekaźnikowe: Typ: | 24 V Power Relay |
| Relay Output: Contact Rating: | 250 VAC/5A , 30 VDC/5A |
| Relay Output: Operate Time: | 10 ms |
| Relay Output: Release Time: | 5 ms |
| Relay Output: Electrical Endurance: | 1 x 10^5 |
| Relay Output: Mechanical Endurance: | 1 x 10^7 |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 213 mm x 132 mm |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ 60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5% to 90 % noncondensing |
| Status: | Available |
